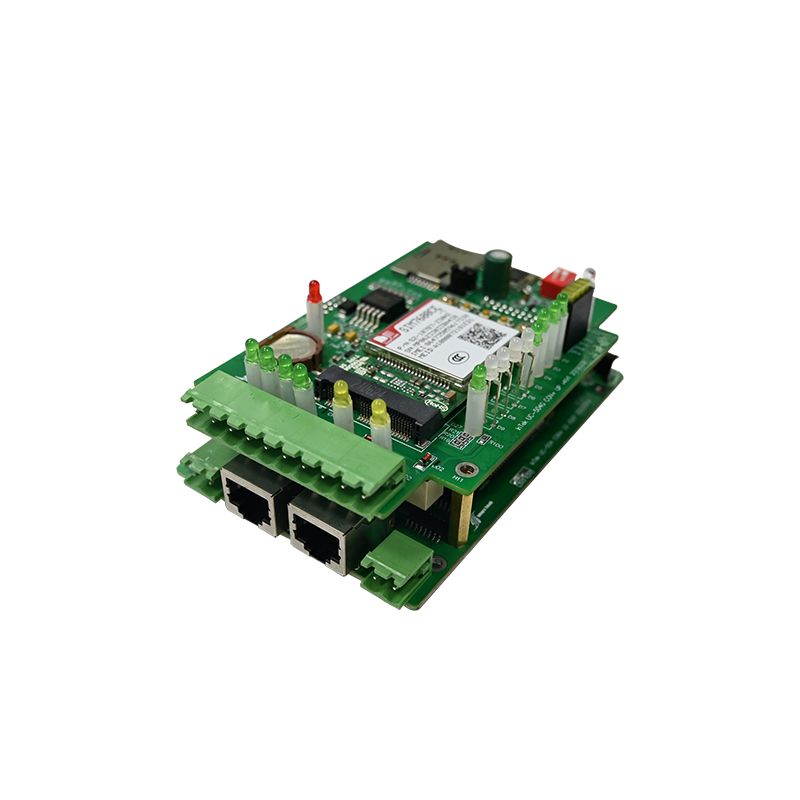

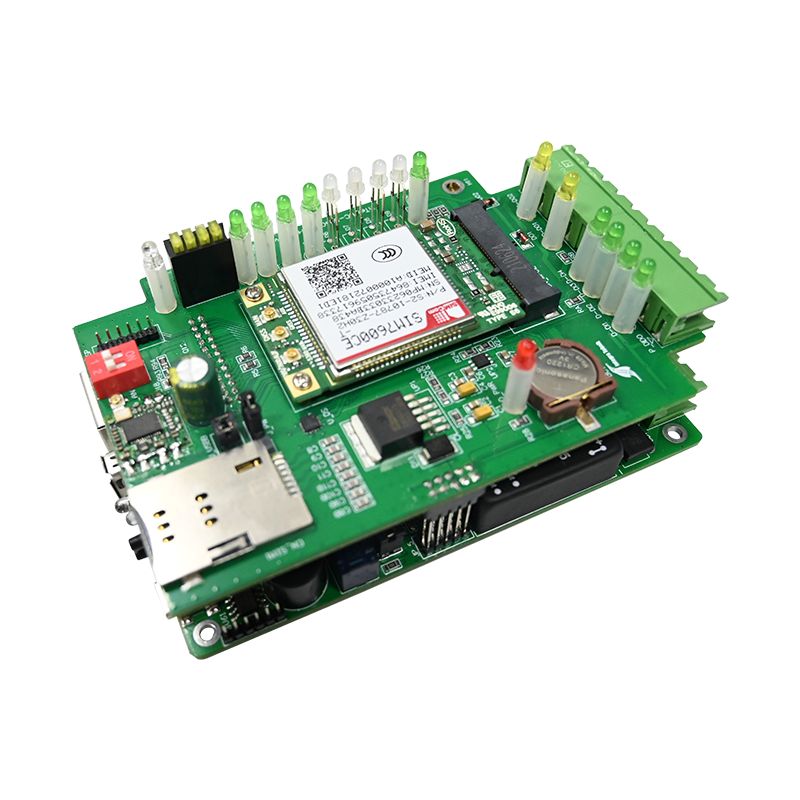

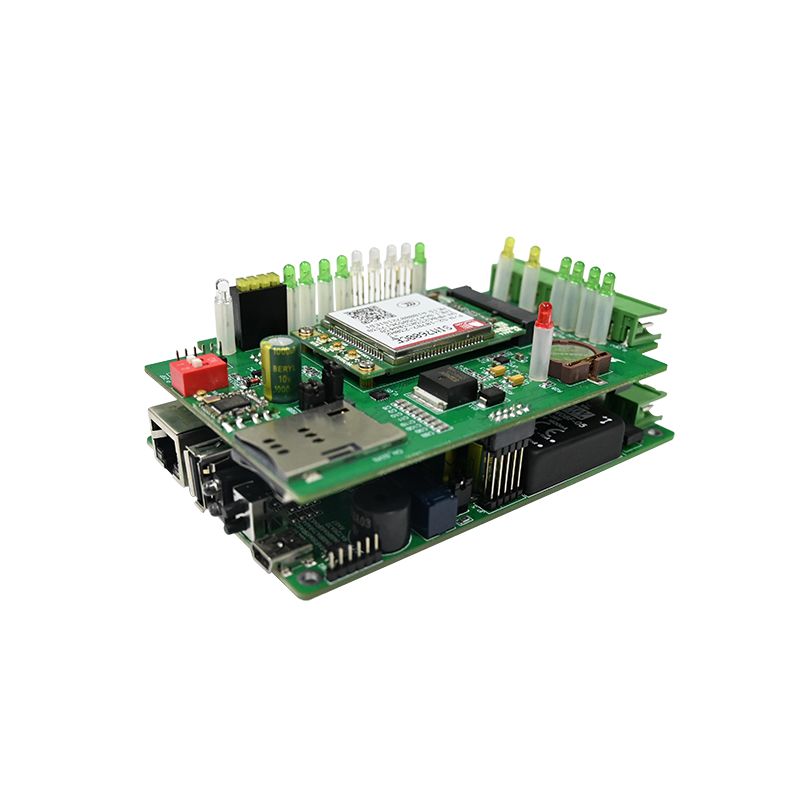

Rialú Rochtana PCBA

UNIXPLORE RochtainRialú PCBAforbraítear é le haghaidh brandaí trealaimh slándála, comhtháthóirí córais rialaithe rochtana, agus soláthraithe réitigh foirgneamh cliste atá ag lorg réitigh rialaithe rochtana leictreonacha iontaofa agus inscálaithe. Comhcheanglaíonn an PCBA rialaithe rochtana seo de ghrád tráchtála próiseáil fíordheimhnithe tapa, rialú sealaíochta cobhsaí, cumarsáid criptithe, agus bainistíocht solúbtha as líne ina ardán PCB dlúth agus buan.

Cad é PCBA Rialaithe Rochtana?

Is é PCBA rialaithe rochtana an inchinn leictreonach taobh istigh de léitheoirí cártaí, eochaircheapanna, scanóirí bithmhéadracha, agus rialtóirí dorais. Próiseálann sé sonraí inchreidte, déanann sé cinntí fíordheimhnithe, agus spreagann sé actuators glas. Murab ionann agus boird ilfheidhmeacha, ní mór do PCBA criptiú de ghrád slándála, loighic sealaíochta teip-sábháilte, agus cumhacht gan bhriseadh a láimhseáil le linn bristeacha gairide.

Nuair a roghnaítear an rialú rochtana mícheart PCBA tagann stailceanna dorais a dteipeann orthu latch, dintiúir a thógann soicindí chun iad a fhíorú, nó glasáil córais a chomhlánú le linn tréimhsí ardtráchta.

Príomhfheidhmeanna PCBA Rialaithe Rochtana

• Léamh inchreidte - Wiegand, OSDP, nó ionchur sraitheach ó léitheoirí cárta RFID/i bhfolach
• Loighic fíordheimhnithe - Bunachar sonraí ar bord (as líne) nó athsheoladh chuig an rialtóir óstaigh
• Rialú sealaíochta – Aschuir teagmhála tirime le haghaidh glais mhaighnéadacha nó stailceanna leictreacha
• Monatóireacht ionchuir – Braiteoir suíomh dorais (lasc giolcach) agus cnaipe iarratas ar imeacht (REX).
• Brath frith-chur isteach - Braiteoir oscailte imfhálú agus cosaint ar imthacaí cuimhne

tipiciúil Apiarratais

Paraiméadair Theicniúla Mhionsonraithe

Léiríonn na sonraíochtaí seo a leanas PCBA rialaithe rochtana de ghrád tráchtála atá oiriúnach d’oifigí, d’árasáin agus d’áiseanna tionsclaíochta.

Tréithe Leictreacha

Comhéadain Ionchuir agus Aschuir

Cuimhne agus Cumas Úsáideora

Fisiceach agus Comhshaoil

• Toisí boird – 85mm x 55mm (caighdeánach) nó 100mm x 70mm (le imfhálú)
• Gléasta – Ceithre pholl 3.5mm le haghaidh clampaí
• Teocht oibriúcháin - -20 ° C go + 65 ° C
• Teocht stórála - -40 ° C go + 85 ° C
• Caoinfhulaingt taise - 10% go 90% RH (neamh-chomhdhlúthú)
• Cúltaca ceallraí - Ciorcad luchtaithe roghnach 3.7V Li-ian nó 12V luaidhe-aigéad

Gnéithe Slándála

• Criptiú - AES-128 le haghaidh cumarsáide OSDP
• Brath tamper – Spreagann imfhálú oscailte frithdhúnadh sealaíochta agus aschur aláraim
• Uaineadóir faire – Athshocrú uathoibríoch tar éis 5 soicind de ghlasáil próiseálaí
• Cosaint cuimhne flash - Fíorú seiceála ar an tosaithe

Conas a dhéantar comparáid idir an Rialú Rochtana seo PCBA

Rialú Rochtana PCBA CC

Cuireann lánpháirtithe córais slándála, bainisteoirí saoráidí, agus innealtóirí crua-earraí na trí cheist seo a dhéanann measúnú ar réitigh PCBA rialaithe rochtana.

Ceist 1: Cad é an difríocht idir cumraíochtaí sealaíochta teip-slán agus teip-slán ar PCBA rialaithe rochtana, agus cé acu ba cheart dom a úsáid?

Freagra:Cinneann an difríocht cé acu glas nó díghlasáil doirse le linn briseadh cumhachta. Ciallaíonn teip-slán (ar a dtugtar cumhacht-go-oscail freisin) go gcaithfear an t-athsheachadán a fhuinneamh chun an doras a dhíghlasáil. Nuair a chailltear an chumhacht, filleann an sealaíocht ar a staid scíthe, rud a choinníonn an doras faoi ghlas. Úsáidtear é seo le haghaidh doirse slándála, seomraí freastalaí, agus limistéir láimhseála airgid áit a bhfuil sé níos tábhachtaí ionróirí a choinneáil amach ná bealach amach éasca. Ciallaíonn teip-sábháilte (cumhacht-go-glas) go gcaithfear an sealaíocht a fhuinneamh chun an doras a ghlasáil. Nuair a chailltear an chumhacht, díghlasálann an doras go huathoibríoch. Éilítear é seo le cóid dóiteáin le haghaidh bealaí éalaithe éigeandála, doirse staighre, agus aon chosán amach a gcaithfidh daoine éalú le linn cliseadh cumhachta. Soláthraíonn an chuid is mó de na boird PCBA rialaithe rochtana athsheachadán teagmhála tirim atá cumraithe mar Fhoirm C (COM, N/O, N/C). Chun teip-slán, ceangail an glas leis an teirminéal N/O. Ar mhaithe le teip-sábháilte, ceangail an glas leis an teirminéal N/C. Fíoraigh cóid dóiteáin áitiúla i gcónaí sula roghnaíonn tú - éilíonn NFPA 101 go bhfuil sé sábháilte gan teip ar gach doras éalaithe i bhfoirgnimh tráchtála. Maidir le doirse a bhfuil gá acu le slándáil agus comhlíonadh dóiteáin, bain úsáid as glas teip-sábháilte chomh maith le painéal cúltaca ceallraí a choinníonn an PCBA rialaithe rochtana faoi thiomáint ar feadh 4-8 uair an chloig tar éis teip príomhlíonra.

Ceist 2: An féidir leis an PCBA rialaithe rochtana seo oibriú as líne gan nasc líonra, agus cé mhéad úsáideoir is féidir é a stóráil go háitiúil?

Freagra:Tá. Feidhmíonn an PCBA seo go hiomlán as líne i mód neamhspleách. Stóráiltear gach dintiúir úsáideora, sceidil rochtana, agus logaí imeachtaí i gcuimhne flash ar bord. Coinníonn an chumraíocht chaighdeánach 1,000 úsáideoir le 10,000 logáil imeachtaí gan aon chostas breise. Coinnítear 10,000 úsáideoir agus 50,000 imeacht i leagan leathnaithe (réimse-uasghrádaithe trí fhirmware). Teastaíonn feiste ríomhchláraithe chun úsáideoirí a luchtú ar dtús le hoibríocht as líne – máistirchárta tiomnaithe (sainmhíníonn an chéad chárta cláraithe pribhléidí riarthóra), eochaircheap sreangaithe atá nasctha le hionchur cúnta, nó nasc sealadach ríomhaire glúine tríd an bport cumraíochta (TTL nó RS-232). Nuair a bheidh sé cláraithe, déanann PCBA an rialaithe rochtana cinntí fíordheimhnithe go háitiúil i níos lú ná 50 milleasoicind. Níl scamall, gan ríomhaire óstach, níl cábla Ethernet ag teastáil. Déanann sé seo dearaí PCBA as líne iontach do gheataí iargúlta, leantóirí tógála, agus oifigí beaga nach bhfuil sé praiticiúil cáblaí líonra a rith. Chun logaí imeachtaí a aisghabháil ó chlár as líne, ní mór duit ríomhaire glúine a nascadh nó gléas aistrithe sonraí iniompartha a úsáid. Éilíonn monatóireacht fíor-ama PCBA rialaithe rochtana líonraithe le Ethernet nó Wi-Fi.

Ceist 3: Conas is féidir liom léitheoir Wiegand a shreangú chuig an PCBA rialaithe rochtana seo, agus cad é an t-achar cábla uasta?

Freagra:Úsáideann comhéadan Wiegand trí chomhartha gníomhacha: Sonraí 0 (D0), Sonraí 1 (D1), agus talamh (GND). Éilíonn roinnt léitheoirí cumhacht +12V freisin. Lean an tábla sreangaithe seo:

Braitheann an t-achar cábla uasta do Wiegand ag 12V ar thomhas sreang agus toilleas cábla:

Bain úsáid as cábla sáinnithe, sciath, péire casta le sreang draein. Ceangail an sciath leis an talamh talmhaithe ag foirceann PCBA rialaithe rochtana amháin (riamh ag an léitheoir) chun lúba talún a sheachaint. I gcás achair níos mó ná na teorainneacha seo, suiteáil athsheoltóir Wiegand nó aistrigh go OSDP (RS-485), a shroicheann go hiontaofa 1,200 méadar (4,000 troigh). Déan tástáil i gcónaí le cábla fada ar an mbinse roimh an suiteáil dheireanach - is féidir le díghrádú comhartha a bheith ina chúis le léamha cártaí corracha atá deacair a dhífhabhtú ar an láthair.

Cleachtais Shuiteála is Fearr maidir le Rialú Rochtana PCBA

Teipeann fiú PCBA rialaithe rochtana ardchaighdeáin má shuiteáiltear go mícheart é. Lean na treoirlínte seo.

Suíomh Gléasta

• Laistigh den limistéar slán - Cuir an rialtóir laistigh den chrios cosanta (ní os cionn an dorais ar an taobh amuigh)
• Airde – 1.5 go 1.8 méadar do rochtain eochaircheap le linn ríomhchlárú
• Imfhálú - Bain úsáid as bosca miotail glas le haghaidh suiteálacha tráchtála
• Scaradh - Coinnigh línte cumhachta AC (120/240V) ar a laghad 30cm ar shiúl ó sreangú ísealvoltais

Treoirlínte Sreangaithe le haghaidh Athsheachadáin

Botúin Choiteanna Sreangaithe

Seicliosta Tástála Roimh Imscaradh

Rith an seicheamh seo ar gach PCBA rialaithe rochtana sula bhfágann tú an binse.

Nós Imeachta Tástála Binse

1. Cuir 12V DC i bhfeidhm agus tomhais an sruth (40-60mA tipiciúil agus díomhaoin)
2. Cuir cárta bailí i láthair - ba chóir go mbeadh an t-athsheachadán cliceáil agus an staid stiúir a athrú
3. Leanúnachas a thomhas trasna teirminéil athsheolta N/O (ba cheart dúnadh le haghaidh aga coinneála ríomhchláraithe)
4. Cuir cárta neamhbhailí i láthair – níor cheart an sealaíocht a ghníomhachtú
5. Gníomhachtaigh ionchur REX - ní mór an doras a dhíghlasáil gan dintiúir
6. Oscail an t-imfhálú - caithfidh an t-aschur tamper athrú ar staid
7. Insamhladh ionchur aláraim dóiteáin – caithfidh gach athsheachadán teip-sábháilte a dhí-fhuinneamh

Critéir Pas/Teip

Tagairt Sonraíochtaí Eochair

Coinnigh an bloc seo le haghaidh tagartha soláthair agus innealtóireachta.

Rialú Rochtana PCBA – Grád Tráchtála

• Ionchur: 9-24V DC, fuireachas 60mA
• Comhéadan léitheora: Wiegand 26/34-bit nó OSDP (RS-485)
• Cumas úsáideora: 1,000 (caighdeánach) / 10,000 (sínte)
• Loga imeachtaí: 10,000 imeacht
• Athsheachadáin: Glasáil (5A) + Aux (2A)
• Ionchuir: Braiteoir dorais, REX, comhghlasáil dóiteáin
• Teocht oibriúcháin: -20°C go +65°C

• Slándáil: AES-128, faire, braite tamper
