Cad é an Nós Imeachta chun Gunna Massage a Tháirgeadh PCBA: Treoir Déantúsaíochta 20 Bliain

Éilíonn táirgeadh gunna massage PCBA láimhseáil ard reatha, rialú mótair gan scuab, agus sábháilteacht úsáideoirí. Tar éis fiche bliain de mhonarú leictreonaic tiomána mótair, chonaic mé dearaí róthéamh, caillfidh luas faoi ualach, nó guaiseacha ceallraí a chruthú. Clúdaíonn an nós imeachta céim ar chéim seo an sreabhadh oibre táirgthe iomlán ó roghnú na gcomhpháirteanna go dtí an tástáil deiridh.

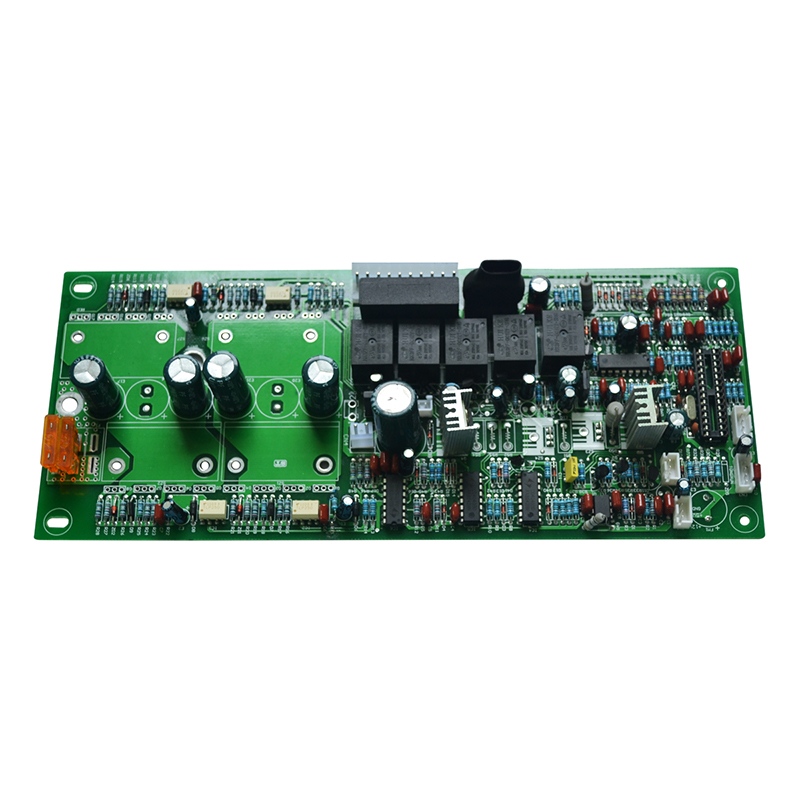

Sreabhadh Táirgthe Caighdeánach do Ghunna Massage PCBA

Leanann gach gunna suathaireachta PCBA seicheamh 9-chéim. Méadaíonn gan bacadh le céim ar bith rátaí teip réimse.

Céim 1 – Soláthar Comhpháirte agus Cigireacht Isteach

Tástáil: Sampla 50 MOSFET ó gach crann. Tomhais Rds(ar) ag 25°C agus 80°C. Diúltaigh go leor níos mó ná 7 mΩ ag teocht ard.

Céim 2 - Greamaigh Solder Stionsal agus Priontáil

Criticiúil: Úsáid stionsal céime – 0.12 mm tiubh faoi MOSFETanna, 0.10 mm faoi MCU agus braiteoirí. Is cúis le tiús amháin osclaíonn nó droichid.

Céim 3 - Tionól agus Reflow SMT

• Ordú socrúcháin: Braiteoirí halla → éighníomhacha → MOSFETs → MCU → nascóirí
• Próifíl reflow: Buaic 245 ° C ar feadh 10 soicind (saor ó luaidhe)
• Atmaisféar nítrigine - Riachtanach do phacáistí QFN (MCU, tiománaí geata)
• Cigireacht X-gha – Éigeantach chun folús a sheiceáil faoi phailléid MOSFET (folús < 20%)

Céim 4 – Sádráil Roghnach le haghaidh Comhpháirteanna Trí Phoill

Is minic go mbíonn páirteanna trí-phoill ag teastáil ó ghunna suathaireachta PCBA le haghaidh neart meicniúil:

Ná reflow páirteanna trí-poll. Leáigh a gcorp plaisteach san oigheann 245°C.

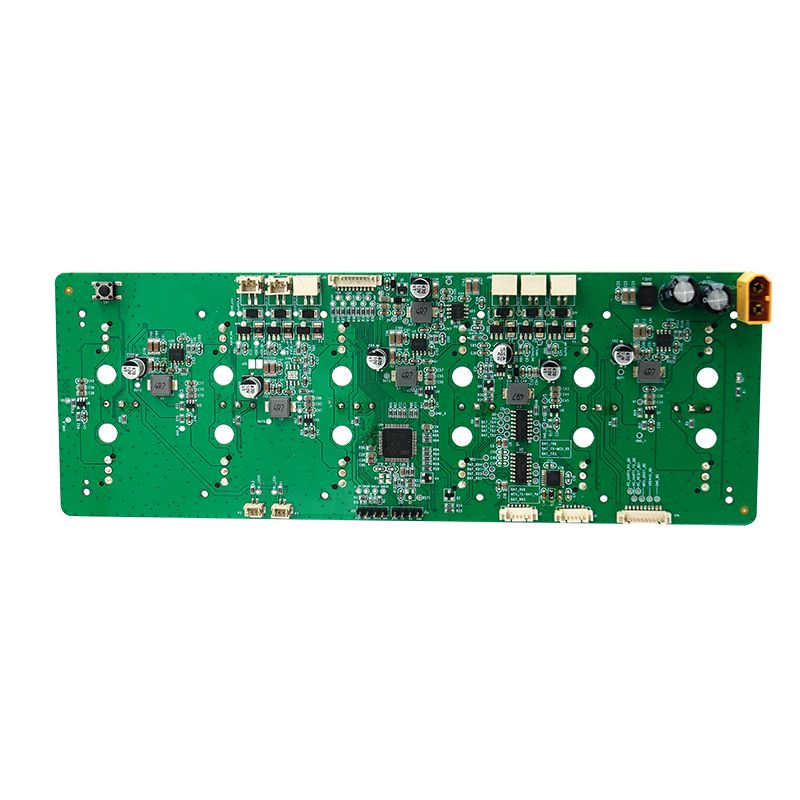

Dearadh Ciorcad Mótair Tiomáint le haghaidh Gunna Massage PCBA

Cinneann an t-alt tiomána mótair láimhseáil reatha stalla agus am rite ceallraí.

Tiomántán Mótair DC Gan Scuab Trí Phas (BLDC).

Dearadh teirmeach: Scaipeann gach MOSFET suas le 2W ag 20A. Bain úsáid as vias teirmeach (9 in aghaidh an MOSFET) a nascadh le doirteadh copair bun (íosmhéid 2 unsa).

Bainistiú Cumhachta le haghaidh Ceallraí agus Muirearú

Sábháilteacht chriticiúil: Bain úsáid as dhá chosán cosanta forshrutha neamhspleácha - ceann amháin i dtiománaí geata, ceann i IC cosanta ceallraí. Ní fhéadfaidh aon locht amháin ligean do mhótar rith gan ordú.

Clárú Firmware agus Calabrú

Ní fhágann aon ghunna suathaireachta PCBA táirgeadh gan calabrú iomlán.

Seicheamh Cláir

1. Flash Bootloader - trí SWD nó UART (5 soicind)
2. Tairisigh chalabrúcháin – stóráilte i splanc EEPROM nó MCU
3. Tábla cuardaigh luais - dualgas PWM vs sprioc RPM (12 phointe)
4. Tairseach braite stalla – teorainn reatha socraithe go 22A ± 1A

Paraiméadair Chalabrúcháin arna Stóráil in aghaidh an Bhoird

Cén fáth a bhfuil tábhacht le calabrú: Gan calabrú Halla in aghaidh an bhoird, táirgeann an mótar géine inchloiste ag luas íseal. Diúltaíonn úsáideoirí gunnaí suathaireachta a fhuaimeann lochtach.

Cóimeáil agus Comhtháthú Meicniúil

Tá an PCBA gan úsáid mura n-oireann sé don láimhseáil nó mura scaipeann sé teas.

Doirteal Teasa agus Comhéadan Teirmeach

Tástáil: Rith gunna suathaireachta PCBA ag 2800 RPM ar feadh 30 nóiméad. Caithfidh teocht an cháis MOSFET fanacht faoi 85°C.

Úim Wire agus Faoiseamh Strain Nascóirí

• Sreanga ceallraí - Soladáilte ansin greamaithe le silicone (coisctear tuirse flex)
• Sreanga céim mhótair - cónascaire JST le latch glasála (íosmhéid 20 timthriall)
• Cábla solúbtha cnaipe - cónascaire ZIF, páirc 0.5 mm, greamaithe tar éis é a chur isteach

Tástáil Táirgthe agus Rialú Cáilíochta

Ní mór do gach gunna suathaireachta PCBA na cúig thástáil seo a phasáil roimh an tionól.

Tástáil Dóite Isteach agus Creathadh

Sampla 5% den táirgeadh le haghaidh:

• 6 huaire ag 2400 RPM – monatóireacht a dhéanamh ar theocht MOSFET trí braiteoir MCU
• Creathadh randamach - 5 Grms, 30 nóiméad (insamhlaíonn sé uirlis thit)
• Timthriall muirir-urscaoilte - 3 thimthriall (déantar cosaint IC a fhíorú)

CCanna - Ceisteanna Coitianta Maidir le Táirgeadh Gunna Massage PCBA

C1: Cad is cúis le gunna suathaireachta PCBA cumhacht a chailleadh faoi bhrú comhlacht?

A: Is é an phríomhchúis ná neart tiomána geata neamhleor do na MOSFETanna ard-taobh. Nuair a mhéadaíonn brú ualach mótair, déanann an rialtóir BLDC iarracht an sruth a mhéadú. Má tá an toilleoir bootstrap (a chumhachtaíonn an tiománaí geata ard-taobh) ró-bheag, titeann voltas an gheata faoi thairseach an MOSFET, ag méadú Rds(ar) ó 4 mΩ go 20 mΩ. Cruthaíonn sé seo lúb rith teirmeach:

Titim voltas → tiomáint geata níos ísle → friotaíocht níos airde → níos mó teasa → méadú breise ar fhriotaíocht

Éilíonn an socrú trí athrú ar an gunna suathaireachta PCBA:

1. Luach toilleora Bootstrap – Úsáid íosmhéid 220 nF (úsáideann go leor dearaí 47 nF). Ríomh bunaithe ar mhuirear geata: C_boot = (Q_g × 10) / ΔV. I gcás MOSFETanna tipiciúla (Q_g = 30 nC), soláthraíonn 220 nF corrlach sábháilte.
2. Buaicsruth tiománaí an gheata – Roghnaigh tiománaí a bhfuil cumas doirteal/foinse 1.5A aige (m.sh., DRV8320). Ní féidir le tiománaithe laga (0.5A) caipín bootstrap a athluchtú le linn timthriallta dualgais arda PWM.
3. Dé-óid Bootstrap – Úsáid dé-óid ultrafast (trr < 50 ns). Tá aisghabháil 4 ns ag Caighdeán 1N4148 ach níl ach rátáil 100 mA - neamhleor chun gunna suathaireachta PCBA a reáchtáil ag 20 kHz PWM. Athraigh go BAS3007 (1A, 10 ns).

Tar éis na mionathruithe seo, fanann sruth stalla cobhsaí ag 22A fiú le 15 kg de bhrú coirp feidhme.

C2: Conas a chuirim cosc ​​​​ar chosaint ceallraí IC triggers bréagach ar gunna massage PCBA?

A: Tarlaíonn truicear bréagach nuair a cheanglaíonn torann comaitéireachta mótair isteach sa líne chiall reatha den IC cosanta ceallraí. Cruthaíonn lascadh céime an mhótair BLDC spící srutha 1 µs suas go 50A – ró-thapa don IC cosanta chun idirdhealú a dhéanamh ó chiorcad gearr. Réitíonn trí shocrú crua-earraí é seo:

Scagaire pas íseal ar ionchur ciall - Suiteáil scagaire RC (10Ω + 1 µF ceirmeach) go díreach ag bioráin CS+ an IC cosanta. Minicíocht cúinne = 16 kHz. Téann sé seo thar an meánsruth (20–30A) ach blocálann sé spící cómhalartaithe 200 kHz.

Talamh friotóra mothaithe ar leith – Rith rian tiomnaithe Kelvin ó theirminéal diúltach an fhriotóra shunt go biorán CS an IC cosanta. Ná roinn an talamh seo le sruthanna foinse MOSFET. Gineann fiú 1 mΩ de rian roinnte 50 mV de chomhartha bréagach ag 50A.

Coigeartú an lasc ama moille – Ríomh an mhoill fhorshrutha don IC cosanta go 100 µs (ag glacadh leis go dtacaíonn do IC leis). Úsáideann an chuid is mó de dhearaí gunna suathaireachta PCBA moill 10 µs ó dhearaí tagartha ceallraí. Ní mhaireann spící cómhalartaithe ach 2–3 µs. Déanann moill 100 µs neamhaird orthu agus é fós ag freagairt do fhíorsciortaí (>50 µs fad).

Tástáil le hoscillascóp: Tóraigh CS+ agus an mótar ag rith ar an uasualach. Ní mór do spící fanacht faoi thairseach thurais an IC cosanta (50 mV de ghnáth le haghaidh shunt 50A). Má sháraíonn spikes an tairseach, méadaigh toilleas an scagaire go 2.2 µF.

C3: Cad é an nós imeachta ceart chun boird PCBA gunna suathaireachta iolracha a chlárú i dtáirgeadh?

A: Coscann nós imeachta clárúcháin ceithre chéim meascáin agus laghdaítear an t-am cláir 75% i gcomparáid le splancadh ceann ar cheann.

Céim 1 – Ríomhchlárú réamh-SMT (roghnach do ritheanna móra)

Bain úsáid as ríomhchláraitheoir drong (m.sh., Elnec BeeProg) chun an tosaitheoir a splancadh isteach i MCUanna roimh shocrúchán. Ní oibríonn sé seo ach le haghaidh MCUanna le splanc sheachtrach (pacáistí QFN le bioráin nochta). Diúltaigh aon sliseanna a dteipeann ar an bhfíorú - níos saoire ná cláir a athoibriú.

Céim 2 – Cláir laistigh den chóras tar éis an SMT

Cuir daingneán bioráin pogo ríomhchláraithe (6 bhioráin: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Bain úsáid as ríomhchláraitheoir ilchainéil (8 nó 16 bord ag an am céanna). Sprioc-am: 45 soicind in aghaidh an bhoird lena n-áirítear fíorú.

Céim 3 – Stáisiún calabrúcháin (an ceann is tábhachtaí)

Tar éis ríomhchlárú, bog na boird chuig daingneán calabrúcháin ina bhfuil mótar gunna suathaireachta fíor le ionchódóir optúil. Ritheann an daingneán gach gunna suathaireachta PCBA trí:

• Ailíniú halla (coigeartóidh uillinn leictreach go huathoibríoch)
• Líneacht luais (taifid PWM vs tábla RPM)
• Teorainn reatha (méadaíonn sé an t-ualach go dtí 22A turas)

Stóráil na 12 tairisigh chalabrúcháin seo in earnáil splanc MCU faoi chosaint. Táirgeann boird gan calabrú rampaí luais neamhréireach.

Céim 4 – Inrianaitheacht

Priontáil cód Maitrís Sonraí 2D ar gach PCBA ina bhfuil:

• Cód dáta táirgeachta (YWWW)
• Seiceam calabrú
• Uimhir chrann MOSFET (ón iniúchadh isteach)

Scan an cód seo le linn an tionóil dheiridh. Má tharlaíonn cliseadh réimse, is féidir leat a rianú go dtí baisce comhpháirte ar leith agus gan ach na haonaid lena mbaineann a athoibriú.

Spriocanna Táirgthe do Ghunna Massage PCBA

Seachadann gunna suathaireachta PCBA a tháirgtear i gceart 2800 RPM faoi ualach, stopann sé síos ar stalla laistigh de 500 ms, agus maireann sé 500 timthriall luchtaithe. Lean an nós imeachta seo, déan iniúchadh ar gach céim, agus beidh do tháirgí níos fearr ná iomaitheoirí a sháraíonn calabrú nó a dhéanann underspecifies tiomáint geata.
