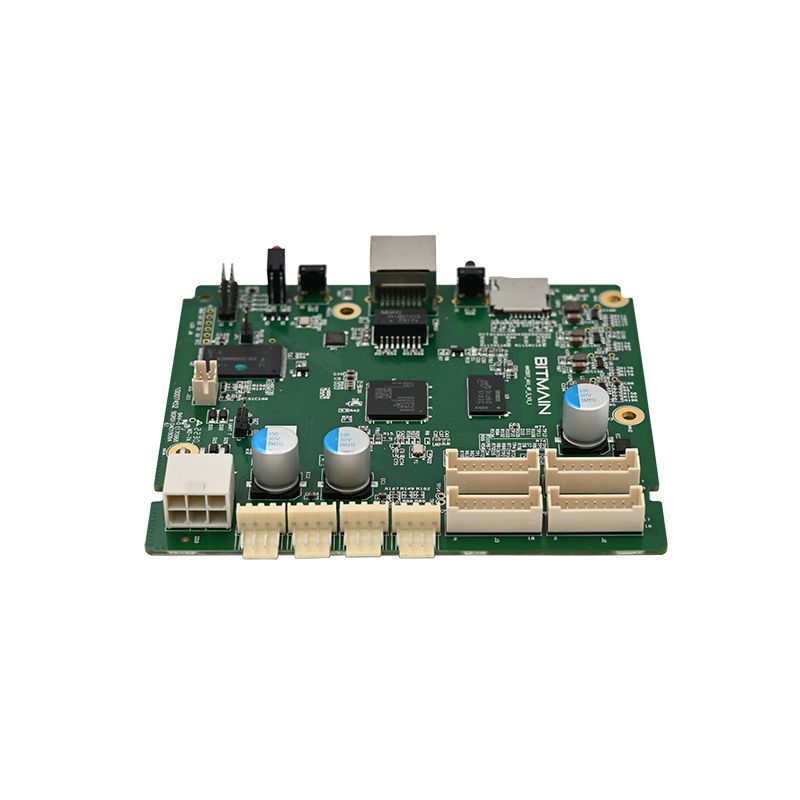

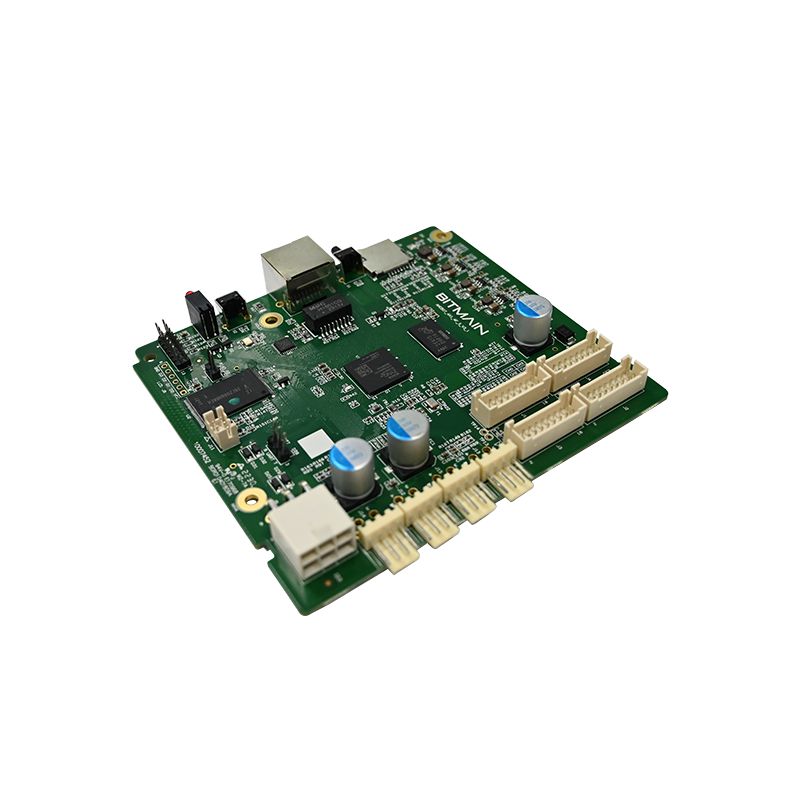

Braiteoir Gluaisne PCBA

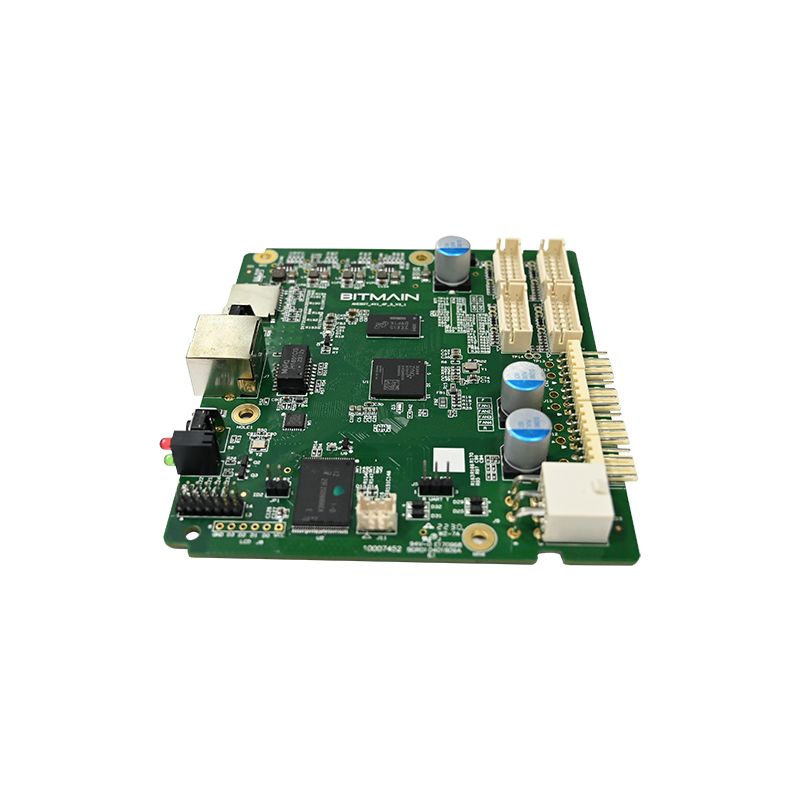

Cad é PCBA Braiteoir Tairisceana?

Is éard atá i braiteoir tairiscint PCBA ná cóimeáil boird chiorcaid phriontáilte atá deartha go sonrach chun gluaiseacht a bhrath ag baint úsáide as trasducers infridhearg, micreathonn nó ultrasonaic. Murab ionann agus PCBA ilchuspóireach, éilíonn boird braiteoirí gluaisne tomhaltas ísealchumhachta, freagra tapa tar éis éirí as codlata, agus scagadh torainn chun truicear bréagach a sheachaint.

Roghnaíonn innealtóirí braiteoir tairiscint PCBA bunaithe ar thrí pharaiméadar: raon braite, cineál comhartha aschuir, agus sruth oibriúcháin. Is minic a bhíonn aláraim bhréagacha nó braite caillte mar thoradh ar an rogha mícheart.

Comhpháirteanna Croí de Bhraiteoir Gluaisne PCBA

Tá na cúig bhloc feidhme seo i ngach braiteoir gluaisne PCBA:

· Eilimint braiteora – PIR (pirleictreach), micreathonn Doppler, nó trasduchtóir ultrasonaic

· Deireadh tosaigh analógach – Aimplitheoir oibriúcháin le scagaire pasbhanna

· Comparator – Brathadóir tairsí le hysteresis

· Loighic uainiúcháin – Am coinneála inchoigeartaithe agus tréimhse frithdhúnadh

· Céim aschuir – Comhartha sealaíochta, trasraitheora nó ar leibhéal loighic

Feidhmchláir tipiciúla

Paraiméadair Theicniúla Mhionsonraithe den Bhraiteoir Tairisceana Seo PCBA

Léiríonn na sonraíochtaí seo a leanas braiteoir tairiscint ardfheidhmíochta tipiciúil PCBA a úsáidtear i dtáirgí slándála tráchtála agus cónaithe.

Tréithe Leictreacha

Feidhmíocht Braite

Sonraíochtaí Fisiciúla agus Comhshaoil

· Toisí boird – 32mm x 28mm (caighdeánach) nó saincheaptha

· Poill gléasta – Dhá thrastomhas 3mm, 25mm ó lár go lár

· Teocht oibriúcháin – -20°C go +70°C

· Teocht stórála – -40°C go +85°C

· Caoinfhulaingt taise – 95% RH neamh-chomhdhlúthaithe

· Clúdach comhréireach – Roghnach (le húsáid lasmuigh nó tais)

Socruithe Inchoigeartaithe (Masc DIP nó Geansaí)

I measc an chuid is mó de na dearaí braiteoir tairiscint PCBA tá paraiméadair in-chumraithe don úsáideoir:

Conas a dhéanann an Braiteoir Tairisceana seo PCBA comparáid le Dearthaí Iomaíochta

Ní fheidhmíonn gach bord braiteoir tairiscint PCBA go cothrom i gcoinníollacha an domhain fíor. Léiríonn an tábla thíos difríochtaí ríthábhachtacha.

Braiteoir Gluaisne PCBA CC – Freagraí Innealtóireachta

Cuirtear na trí cheist seo go seachtainiúil ag innealtóirí crua-earraí, comhtháthóirí, agus speisialtóirí soláthair a dhéanann measúnú ar réitigh braiteoir tairiscint PCBA.

Ceist 1: Cad é an difríocht idir dearaí PIR, micreathonn, agus braiteoir tairiscint dé-theicneolaíochta PCBA - agus cén ceann ar cheart dom a roghnú?

Freagra: Aimsíonn braiteoir gluaisne PIR (infridhearg éighníomhach) PCBA athruithe ar radaíocht infridhearg ó choirp atá ag gluaiseacht. Ídíonn sé cumhacht an-íseal (15-30µA fuireachas) ach tá sé íogair do ghrádáin teochta agus féadann sé spreagadh bréagach ó gaothairí HVAC nó solas na gréine. Astaíonn braiteoir tairiscint micreathonn PCBA RF ísealchumhachta (5.8GHz nó 10.525GHz de ghnáth) agus tomhaiseann sé aistriú Doppler. Aimsíonn sé trí imfháluithe plaisteacha agus déanann sé neamhaird ar theocht, ach ídíonn sé sruth níos airde (15-25mA) agus féadann sé dul i gcion ar bhallaí, rud a fhágann braite bréagach ó sheomraí in aice láimhe. Tá braiteoirí PIR agus micreathonn araon i braiteoir tairiscint dé-theicneolaíochta PCBA, agus ní spreagann sé ach nuair a bhraitheann an dá cheann gluaiseacht. Cuireann sé seo deireadh le beagnach gach aláram bréagach ach méadaíonn sé costas agus sruth fuireachais (2-5mA). Treoir roghnúcháin: Maidir le soilse lasmuigh faoi thiomáint ceallraí, roghnaigh PIR-amháin. Chun áitíocht laistigh a bhrath nuair nach bhfuil truicear bréagach inghlactha, roghnaigh dé-theicneolaíocht. Maidir le doirse uathoibríocha nuair is tábhachtaí an luas ná úsáid chumhachta, roghnaigh micreathonn amháin. Úsáideann an chuid is mó de na dearaí PCBA braiteoir tairiscint slándála tráchtála PIR le scagadh comhartha chun cinn mar an chothromaíocht is fearr ó thaobh costais, cumhachta agus iontaofachta.

Ceist 2: Conas a choigeartóidh mé an raon braite agus an t-am a shealbhú ar an braiteoir tairiscint PCBA seo, agus an féidir na socruithe seo a athrú gan an bord a bhaint as a imfhálú?

Freagra: Soláthraíonn an braiteoir gluaisne PCBA seo trí mhodh coigeartaithe. Ar an gcéad dul síos, potentiometers ar bord: déanann ceann amháin lipéadaithe “SENS” (íogaireacht) an raon braite a choigeartú ó 3 mhéadar (go hiomlán tuathalach) go 12 mhéadar (go hiomlán deiseal). Déanann an dara ceann lipéadaithe “TIME” an t-am coinneála a choigeartú ó 5 soicind go 10 nóiméad. Sa dara háit, lasca DIP: cuimsíonn an chuid is mó de na boird lasc 4-shuíomh le haghaidh socruithe garbh ama coinneála, tairseach solais, agus polaraíocht aschuir. Sa tríú háit, le haghaidh coigeartú iargúlta, cuimsíonn roinnt dearaí braiteoir tairiscint PCBA ionchur digiteach a ghlacann potentiometers seachtracha nó comharthaí rialaithe 0-10V. Le haghaidh coigeartuithe gan an t-imfhálú a oscailt, sonraigh braiteoir gluaisne PCBA le glacadóir cianrialaithe (38kHz IR nó 433MHz RF) - cuireann sé seo thart ar $1.50 le costas BOM. Gan coigeartú iargúlta, ní mór duit an t-imfhálú a oscailt agus scriúire beag a úsáid chun na potentiometers a chasadh. Choigeartú i gcónaí íogaireacht tar éis gléasta ina suíomh deiridh, mar gheall ar na ballaí máguaird agus ábhar urláir difear raon braite. Tosaigh le híogaireacht ag 50% agus ní mhéadaigh ach amháin má bhíonn bearnaí clúdach ann.

Ceist 3: Cad é an ráta truicear bréagach tipiciúil don PCBA braiteoir tairiscint seo, agus conas a laghdaíonn cúiteamh teochta aláraim bhréagacha?

Freagra: I bhfeidhmchlár atá suiteáilte i gceart (gan solas díreach ar an lionsa, gan aon gaothairí teasa laistigh de 2 mhéadar, gan aon fhuinneoga móra gloine a léiríonn trácht atá ag gluaiseacht), baineann an braiteoir tairiscint PCBA seo amach ráta truicear bréagach níos lú ná imeacht amháin in aghaidh an 200 braite. Gan cúiteamh teochta, is féidir le braiteoir tairiscint PIR PCBA spreagadh bréagach nuair a thagann an teocht chomhthimpeallach i dtreo teocht an chraiceann daonna (thart ar 37°C nó 98°F). Ag teocht an tseomra 30 ° C, titeann an cóimheas comhartha-go-torann 60% i gcomparáid le 20 ° C. Áirítear leis an braiteoir gluaisne PCBA seo teirmeastar ar bord atá ceangailte le ciorcad cúitimh a mhéadaíonn gnóthachan 2.5% in aghaidh gach ardú 1°C os cionn 25°C. Ag 35°C, tá gnóthachan 25% níos airde ná ag 25°C, rud a chuireann íogaireacht braite ar ais. Laghdaíonn an cúiteamh freisin gnóthachan ag teochtaí ísle (faoi bhun 10°C) chun truicear bréagach ó dhréachtaí fuara a chosc. Léiríonn sonraí allamuigh ó shuiteálacha braiteoir gluaisne PCBA in aeráidí an Mheán-Oirthir (teochtaí amuigh faoin aer a shroicheann 45°C) laghdú 78% ar aláraim núis nuair a chumasaítear cúiteamh teochta in aghaidh daoine faoi mhíchumas. Cumasaigh cúiteamh i gcónaí ar spásanna lasmuigh nó neamhchoinníollacha laistigh.

Cleachtais Shuiteála is Fearr le haghaidh Braiteoir Gluaisne PCBA

Feidhmíonn fiú an braiteoir tairiscint is fearr PCBA go dona má shuiteáiltear go mícheart é. Lean na treoirlínte seo.

Airde Gléasta agus Suímh

· Airde molta – 1.8 go 2.2 méadar (gualainn go leibhéal an chinn)

· faoi bhun 1.5 méadar – Chailleann gluaiseacht torso, ní bhraitheann ach peataí

· Os cionn 2.5 méadar – Laghdaítear clúdach talún, cruthaítear criosanna marbh díreach thíos

Seachain na Foinsí Truicear Bréagach seo

Treoirlínte Sreangaithe

· Úsáid péire casta chun an comhartha aschuir a rith níos faide ná 10 méadar

· Coimeád sreanga cumhachta AC 30cm ar a laghad ón braiteoir gluaisne PCBA

· Cuir toilleoir 100nF leis trasna ionchur cumhachta má aistrítear ualaí torannacha (athsheachadáin, teagmhálaithe)

Do Bhraiteoir Gluaisne PCBA a Thástáil Roimh Suiteáil

Gabhann tástáil binse 90% de na hearráidí socraithe. Lean an seicheamh seo.

Nós Imeachta Tástála Binse

1. Cuir an chumhacht i bhfeidhm agus fan 60 soicind don téamh suas

2. Deimhnigh blinks LED timpeall uair amháin gach 10 soicind (le fios ar fuireachas)

3. Siúl trasna an réimse radhairc ar fad 3 mhéadar

4. Fíoraigh casadh LED ar siúl agus staid na n-athruithe aschuir

5. Marcáil an t-am go dtí go múchtar an LED (ba cheart go mbeadh sé ag teacht leis an socrú ama coinneála)

6. Déan arís agus tú ag luascadh mall (0.2 m/s) agus ag rith go tapa (2 m/s)

Teipeanna agus Cúiseanna

Achoimre – Tagairt do Shonraíochtaí Buntábhachtacha

Le haghaidh tagartha tapa, coinnigh an bloc sonraíochta seo ar fáil le linn dearadh agus soláthair.

Braiteoir Tairisceana PCBA – Cumraíocht Réamhshocraithe

· Voltas: 5-24V DC

· Sruth cúltaca: 20µA tipiciúil

· Raon braite: 8-12 méadar

· Uillinn braite: 120 céim

· Coinnigh am: 5s go 10 nóiméad inchoigeartaithe

· Aschur: Athsheachadán (10A) nó trasraitheoir (100mA)

· Teocht oibriúcháin: -20°C go +70°C

· Deimhnithe: Cloí le caighdeáin ISO9001 agus RoHS
