Anailís locht agus fabhtcheartú i bpróiseáil PCBA

I bpróiseas PCBA (Tionól Bord Ciorcaid Priontáilte) Is príomh -naisc iad próiseáil, anailís locht agus fabhtcheartú chun cáilíocht an táirge agus éifeachtúlacht táirgthe a chinntiú. Trí lochtanna a aithint agus a réiteach go córasach, is féidir iontaofacht táirgí a fheabhsú agus is féidir costais táirgthe a laghdú. Scrúdóidh an t -alt seo cineálacha coitianta lochtanna, modhanna anailíse agus straitéisí fabhtcheartaithe i bpróiseáil PCBA chun cabhrú le cuideachtaí cáilíocht agus éifeachtúlacht táirgthe a fheabhsú.

Cineálacha coitianta locht

1. Lochtanna sádrála

Is iad lochtanna sádrála na fadhbanna is coitianta i bpróiseáil PCBA, lena n -áirítear sádráil fhuar, sádráil fuar, droichid sádróra agus joints sádróra atá ar iarraidh. Léirítear sádráil fhuar mar dhroch -theagmháil le hailt sádróra, agus mar thoradh air sin tarchur comhartha leictreach éagobhsaí; Tagraíonn droichid sádróra do shádróir ag sileadh chuig limistéir nár cheart a nascadh, ag cruthú ciorcaid ghearr; Tagraíonn joints sádróra atá ar iarraidh do joints sádróra nach bhfuil déanta go hiomlán, rud a fhágann go mbíonn fadhbanna ciorcaid oscailte mar thoradh orthu.

2. Ciorcad Oscailte an Bhoird Chuarda

Tagraíonn fadhbanna ciorcaid oscailte don fhíric nach bhfuil roinnt línte nó joints sádróra ar an mbord ciorcaid ina nasc leictreach iontaofa. I measc na gcúiseanna coitianta tá sádráil lag, foshraitheanna PCB a ndearnadh damáiste dóibh agus earráidí dearaidh.

3. Fadhbanna Ciorcaid Ghearr

Tagraíonn fadhbanna gearra ciorcaid do theagmháil thaisme dhá chuid chiorcaid nó níos mó ar an mbord ciorcaid nár cheart a nascadh, agus mar thoradh air sin tá sreabhadh neamhghnácha reatha ann, a d'fhéadfadh damáiste a dhéanamh don bhord ciorcaid nó do na comhpháirteanna. I measc na gcúiseanna coitianta tá ró -sreabhadh sádróra, giorrú sreinge copair, nó teagmháil thaisme de bharr ábhar salaithe.

Modh Anailíse Teip

1. Cigireacht amhairc

Trí úsáid a bhaint as micreascóp nó ceamara ard-mhála le haghaidh cigireachta amhairc is féidir le comh-lochtanna sádróra, ciorcaid oscailte agus ciorcaid ghearra a bhrath. Is féidir le cigireacht amhairc mhionsonraithe ar an mbord ciorcaid lochtanna soiléire a aithint go tapa.

Seiceáil na hailt sádróra: Breathnaigh ar chruth agus ar stádas nasc na n -alt sádróra chun a dheimhniú an bhfuil comhpháirtí sádróra bréagach nó comhpháirt sádróra fuar.

Seiceáil an ciorcad: Seiceáil an bhfuil an ciorcad ar an mbord ciorcaid slán agus an bhfuil ciorcad oscailte nó ciorcad gearr ann.

Straitéis Forfheidhmithe: Cigireachtaí Amhairc a dhéanamh go rialta, fadhbanna a aimsiú agus a thaifeadadh, agus bearta deisiúcháin a dhéanamh in am.

2. Tástáil Leictreach

Áirítear le tástáil leictreach tástáil fheidhmiúil, tástáil leanúnachais, agus tástáil inslithe, ar féidir leo stádas oibre iarbhír agus nasc leictreach an bhoird chiorcaid a bhrath.

Tástáil fheidhmiúil: Tástáil fheidhmiúil a dhéanamh tar éis an tionóil chun a dheimhniú an bhfuil an bord ciorcaid ag obair i gceart de réir na gceanglas dearaidh.

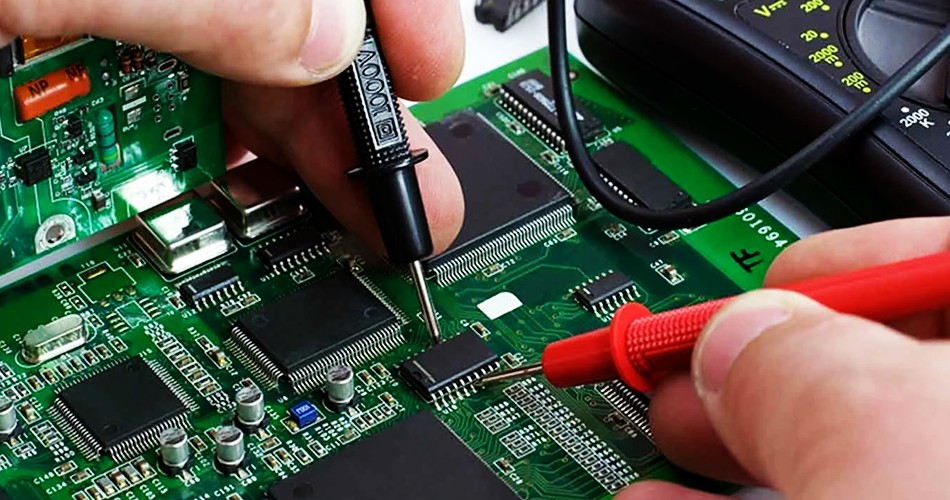

Tástáil leanúnachais: Bain úsáid as ilmhéadar chun pointí nasctha éagsúla an bhoird chiorcaid a thástáil chun a fháil amach an bhfuil fadhb chiorcaid oscailte ann.

Tástáil inslithe: Tástáil feidhmíocht inslithe an bhoird chiorcaid chun a chinntiú nach bhfuil aon chiorcad gearr de thaisme i gcodanna éagsúla den bhord ciorcaid.

Straitéis Forfheidhmithe: Déan tástáil chórasach leictreach le linn táirgthe agus ina dhiaidh chun fadhbanna a bhrath agus a réiteach go tráthúil.

3. Cigireacht X-ghathaithe

Is modh éifeachtach é cigireacht X-gha chun lochtanna i bhfolach a bhrath, go háirithe chun fadhbanna comhpháirteacha sádróra a bhrath nach bhfuil éasca iad a bhreathnú go díreach, mar shampla BGA (eagar greille liathróid).

Seiceáil joints sádróra: Seiceáil caighdeán sádrála na n-alt sádróra BGA trí iniúchadh X-gha chun a dheimhniú an bhfuil joints sádróra fuar nó droichid sádróra ann.

Struchtúr inmheánach a bhrath: Seiceáil struchtúr inmheánach an PCB chun ciorcaid ghearra nó ciorcaid oscailte a aithint.

Straitéis Forfheidhmithe: Cumraigh trealamh cigireachta X-ghathaithe chun cigireachtaí inmheánacha rialta agus spota a dhéanamh chun cáilíocht sádrála a chinntiú.

Straitéis fabhtcheartaithe

1. Athchruthú

Maidir le lochtanna sádrála amhail joints sádróra fuar, joints sádróra fuar, agus joints sádróra atá ar iarraidh, is iondúil go mbíonn gá le hathchruthú le haghaidh deisiú. Cinntigh go bhfuil cruinneas an phróisis sádrála agus na paraiméadair sádrála a choigeartú chun torthaí maithe sádrála a fháil.

Glan an dromchla: Glan an dromchla sádrála sula ndéantar é a athdhéanamh chun ocsaídí agus ábhar salaithe a bhaint.

Coigeartaigh paraiméadair sádrála: Coigeartaigh an teocht, an t -am, agus an méid sádróra de réir na gceanglas sádrála chun cáilíocht sádrála a chinntiú.

Straitéis Forfheidhmithe: Maidir le lochtanna sádrála, ath-tháthú agus seiceáil na hailt sádróra lena chinntiú go gcomhlíonann an caighdeán sádrála na caighdeáin.

2. In ionad codanna damáistithe

Maidir le fadhbanna de bharr damáiste comhpháirte, amhail ciorcaid oscailte agus ciorcaid ghearra, is iondúil go bhfuil sé riachtanach na codanna a ndearnadh damáiste dóibh a athsholáthar. Cinntigh go gcomhlíonann na codanna athsholáthair na riachtanais dearaidh agus go ndéanfaidh siad sádráil.

Sainaithin codanna damáistithe: Sainaithin codanna a ndearnadh damáiste dóibh trí thástáil leictreach agus trí iniúchadh amhairc.

Cuir in ionad: In ionad na gcodanna a ndearnadh damáiste dóibh, agus déan tástáil feidhmiúil a ath-tháthú agus a dhéanamh.

Straitéis Forfheidhmithe: In ionad na gcodanna damáistithe agus a chinntiú go gcomhlíonann cáilíocht na gcodanna nua na riachtanais.

3. Foshraith PCB a dheisiú

Maidir le fadhbanna damáiste foshraithe PCB, mar shampla scoilteanna nó scamhadh idir -idirghabhálaithe, is féidir úsáid a bhaint as teicneolaíochtaí deisiúcháin PCB amhail deisiú ciorcaid agus treisiú foshraithe.

Ciorcaid Deisiúcháin: Úsáid gliú seoltaí nó sreang seoltaí chun ciorcaid a ndearnadh damáiste dóibh a dheisiú.

Foshraitheanna a threisiú: Treisiú an tsubstráit chun an baol damáiste fisiciúil a laghdú.

Straitéis Forfheidhmithe: Deisiú foshraitheanna PCB agus a chinntiú go gcomhlíonann na foshraitheanna deisiúcháin na riachtanais úsáide.

Achoimre

Le linnPróiseáil PCBA, is príomh -naisc iad anailís locht agus fabhtcheartú chun cáilíocht an táirge a chinntiú. Trí chineálacha coitianta lochtanna a aithint, trí mhodhanna anailíse lochtanna córasacha agus trí straitéisí éifeachtacha fabhtcheartaithe, is féidir an ráta táirgeachta táirgí a fheabhsú agus is féidir costais táirgthe a laghdú. Is féidir le cigireacht amhairc rialta, tástáil leictreach agus cigireacht X-gha cabhrú le feabhas a chur ar cháilíocht táirgthe agus iomaíochas corparáideach trí fhadhbanna a fhionnadh agus a réiteach go tráthúil.
