Trealamh braite cliste i bpróiseáil PCBA

Le uasghrádú leanúnach ar tháirgí leictreonacha agus an méadú ar éileamh an mhargaidh, riachtanais chastachta agus beachta PCBA (Tionól Bord Ciorcaid Priontáilte) Tá próiseáil ag éirí níos airde agus níos airde. Sa chomhthéacs seo, tá tábhacht ar leith ag baint le cur i bhfeidhm trealaimh braite cliste i bpróiseáil PCBA. Is féidir le trealamh braite cliste éifeachtúlacht agus cruinneas na dtáirgí a fheabhsú go héifeachtach, an ráta lochtach a laghdú, agus an caighdeán táirgthe foriomlán a fheabhsú. Scrúdóidh an t -alt seo an ról atá ag trealamh braite cliste i bpróiseáil PCBA agus a phríomhiarratais.

I. Ról an Trealamh Braite Chliste

Sa phróiseas próiseála PCBA, tá baint dhíreach ag an nasc braite le cáilíocht agus iontaofacht an táirge. Ní hamháin go bhfuil braite lámhleabhar traidisiúnta mí -éifeachtach, ach go bhfuil sé i gceist freisin go mbraitear é a bhrath agus a bhrath bréagach. Is féidir le tabhairt isteach trealaimh braite cliste feabhas mór a chur ar chruinneas agus ar éifeachtúlacht an bhrath.

1. Cruinneas braite a fheabhsú

Is iondúil go n -úsáideann trealamh braite cliste ardphróiseáil íomhá, braite optúil agus anailís ar shonraí chun lochtanna beaga bídeacha a aithint go cruinn ar bhoird chiorcaid, amhail comh -lochtanna sádróra, fritháireamh comhpháirte, srl.

2. Éifeachtúlacht braite a fheabhsú

Is féidir le trealamh braite cliste líon mór táirgí PCBA a chomhlánú i dtréimhse ghearr, rud a fheabhsaíonn éifeachtúlacht táirgthe go mór. Mar shampla, is féidir le trealamh cigireachta optúil uathoibríoch (AOI) boird chiorcaid a scanadh go tapa agus lochtanna éagsúla a aithint agus a rangú go huathoibríoch. I gcomparáid le cigireacht lámhleabhar thraidisiúnta, is féidir le trealamh cliste tascanna cigireachta a chomhlánú ag luas níos tapúla agus cruinneas níos airde, agus an timthriall táirgthe a ghiorrú.

3. Anailís Sonraí agus Aiseolas

Ní hamháin gur féidir le trealamh braite cliste fadhbanna i bpróiseáil PCBA a bhrath, ach aiseolas a sholáthar freisin ar fhadhbanna sa phróiseas táirgthe trí anailís sonraí. Is féidir leis na sonraí seo cabhrú le cuideachtaí naisc lag a aithint i dtáirgeadh, próisis a bharrfheabhsú agus cáilíocht a fheabhsú, rud a fheabhsaíonn éifeachtúlacht táirgthe agus cáilíocht táirgí a thuilleadh.

Ii. Príomh -Threalamh Braite Chliste i bpróiseáil PCBA

SaPróiseáil PCBACuimsíonn an próiseas, an trealamh braite cliste comhchoiteann cigireacht optúil uathoibríoch (AOI), cigireacht uathoibríoch X-ghathaithe (AXI) agus trealamh tástála ar líne (TFC). Tá feidhmeanna sonracha agus cásanna feidhmithe ag gach gléas.

Cigireacht Optúil Uathoibríoch (AOI)

Tá trealamh cigireachta optúil uathoibríoch ar cheann de na huirlisí braite is coitianta a úsáidtear i bpróiseáil PCBA. Baineann AOI úsáid as ceamara ardtaifigh chun an bord ciorcaid a scanadh chun cruth na n-alt sádróra, suíomh suiteála na gcomhpháirteanna, srl. Mar sin féin, tá éifeacht bhrath teoranta ag AOI ar roinnt lochtanna inmheánacha nó joints solder casta.

Cigireacht uathoibríoch X-ghathaithe (AXI)

Téann trealamh cigireachta uathoibríoch X-ghathaithe isteach i mbord PCBA trí X-ghathanna chun joints sádróra inmheánach agus lochtanna i bhfolach a bhrath, mar shampla an caighdeán sádrála faoin bhfeiste BGA (Eagar Eangach Ball). Is féidir le trealamh AXI lochtanna inmheánacha a bhrath nach féidir le AOI a aithint, mar sin úsáidtear é go forleathan i gcigireacht ar bhoird chiorcaid ard-dlúis agus chasta.

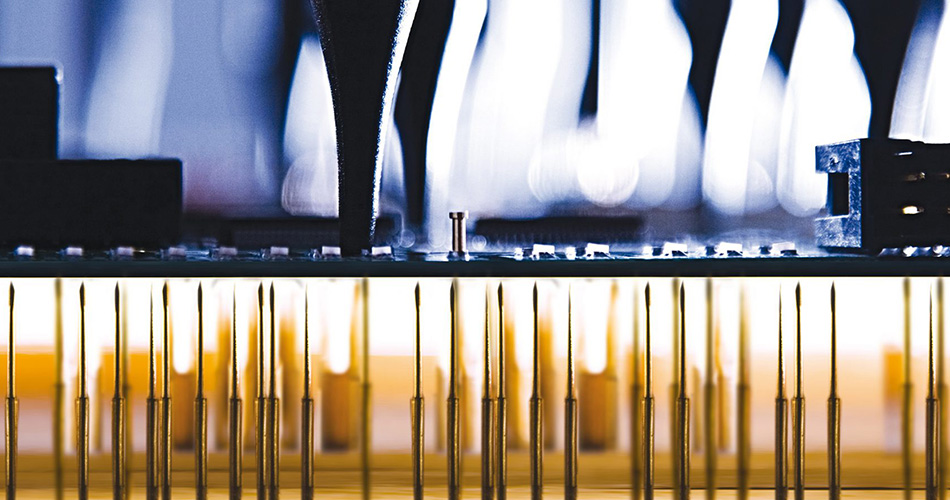

3. Tástáil in-chiorcaid (TFC)

Aimsíonn trealamh tástála in-chiorcaid fadhbanna mar nasc ciorcaid, ciorcad gearr agus ciorcad oscailte PCBA trí thástáil leictreach. Is féidir le TFC lochtanna leictreacha a bhrath ar bhoird chiorcaid go luath, rud a laghdaíonn costas athoibrithe agus deisiúcháin. I gcomparáid le AOI agus AXI, díríonn TFC ar fheidhmíocht leictreach seachas ar chuma fhisiciúil.

Iii. Treochtaí forbartha sa todhchaí maidir le trealamh cigireachta cliste

Le dul chun cinn leanúnach na teicneolaíochta próiseála PCBA, tá trealamh cigireachta cliste ag forbairt freisin i dtreo a bheith níos cliste agus níos ilfheidhmeach. Sa todhchaí, tabharfaidh trealamh tástála cliste aird níos mó ar anailís agus aiseolas cuimsitheach sonraí, agus déanfaidhrialú cáilíochtasa phróiseas táirgthe.

Comhtháthú ilfheidhmeach

Sa todhchaí, féadfaidh trealamh tástála cliste feidhmeanna il-tástála a chomhtháthú, mar shampla úsáid chomhcheangailte AOI, AXI agus TFC, chun tástáil chuimsitheach ilfhreastail a bhaint amach. Ní hamháin gur féidir leis seo feabhas a chur ar chuimsitheacht na tástála, ach freisin infheistíocht trealaimh agus spás oibriúcháin a shábháil.

2. Tástáil Chliste atá tiomáinte ag sonraí

Le forbairt na sonraí móra agus teicneolaíocht na hintleachta saorga, beidh trealamh tástála cliste ag brath níos mó ar anailís agus ar chinnteoireacht atá tiomáinte ag sonraí. Trí anailís a dhéanamh ar mhéid mór sonraí táirgthe, is féidir le trealamh cliste na paraiméadair braite a bharrfheabhsú go huathoibríoch agus cruinneas agus éifeachtúlacht braite a fheabhsú.

Achoimre

Ní hamháin go bhfeabhsaíonn cur i bhfeidhm an trealaimh tástála chliste i bpróiseáil PCBA cruinneas braite agus éifeachtúlacht na dtáirgí, ach cuireann sé tacaíocht láidir ar fáil freisin do rialú cáilíochta. Le dul chun cinn leanúnach na teicneolaíochta, beidh ról níos tábhachtaí i bpróiseáil PCBA ag trealamh tástála cliste i bpróiseáil PCBA, ag cuidiú le fiontair cáilíocht an táirge a fheabhsú agus iomaíochas an mhargaidh a fheabhsú. Sa todhchaí, cuirfidh forbairt an trealaimh tástála cliste faisnéis agus éifeachtúlacht thionscal próiseála PCBA chun cinn a thuilleadh.
