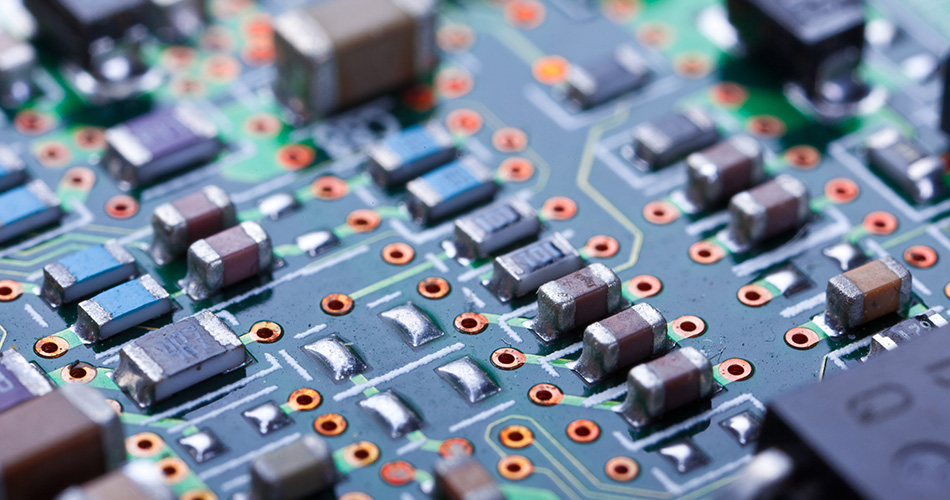

Ardteicneolaíocht sádrála i bpróiseáil PCBA

I PCBA (Tionól Bord Ciorcaid Priontáilte) Tá próiseas próiseála, sádrála ar cheann de na príomhchéimeanna, agus bíonn tionchar díreach ag a cháilíocht ar fheidhmíocht agus ar iontaofacht an bhoird chiorcaid. Le dul chun cinn leanúnach na teicneolaíochta, tugadh isteach go leor próiseas sádrála ardleibhéil i bpróiseáil PCBA. Ní hamháin go bhfeabhsaíonn na próisis seo an caighdeán sádrála, ach go bhfeabhsaíonn siad éifeachtúlacht táirgthe freisin. Tabharfaidh an t-alt seo isteach roinnt próiseas sádrála ardleibhéil a úsáidtear i bpróiseáil PCBA, lena n-áirítear sádráil saor ó luaidhe, sádráil refrow, sádráil tonn, agus sádráil léasair.

I. Teicneolaíocht sádrála saor ó luaidhe

Tá teicneolaíocht sádrála saor ó luaidhe ar cheann de na próisis sádrála is tábhachtaí i bpróiseáil PCBA. Tá luaidhe i gceist le hábhair sádrála thraidisiúnta, ar substaint ghuaiseach í agus a bhfuil dochar féideartha aici don chomhshaol agus don tsláinte. D'fhonn caighdeáin chomhshaoil ​​idirnáisiúnta ar nós ROHS a chomhlíonadh (srian a chur ar úsáid na substaintí guaiseacha áirithe), tá go leor cuideachtaí tar éis dul i mbun teicneolaíochta sádrála saor ó luaidhe.

Baineann sádráil saor ó luaidhe úsáid as cóimhiotal copair stáin-silver (SAC) den chuid is mó, nach bhfuil neamhdhíobhálach don chomhshaol, ach a bhfuil feidhmíocht sádrála den scoth aige freisin. Is féidir le sádráil saor ó luaidhe úsáid substaintí guaiseacha a laghdú go héifeachtach, caighdeán sádrála a fheabhsú, agus cloí le rialacháin chomhshaoil ​​dochta.

Ii. Teicneolaíocht sádrála reflow

Próiseas sádrála a úsáidtear go coitianta i bpróiseáil PCBA is ea sádráil refrow, go háirithe do bhoird chiorcaid le teicneolaíocht mount dromchla (SMT). Is é bunphrionsabal na sádrála refrow greamaithe sádróra a chur i bhfeidhm ar na pillíní ar an mbord ciorcaid, agus ansin an greamaigh sádróra a leá trí théamh chun comhpháirt sádróra iontaofa a chruthú.

1. Céim Réamhthéamh: Ar an gcéad dul síos, cuir an bord ciorcaid tríd an gcrios réamhthéite agus de réir a chéile méadaigh an teocht chun damáiste don bhord ciorcaid a sheachaint de bharr ardú tobann teochta.

2. Céim Refrow: Ag dul isteach sa chrios reflow, leánn, sreabhann agus cruthaíonn an greamaire sádrála joints sádróra ag ardteocht. Tá rialú teochta ag an bpointe seo ríthábhachtach do chaighdeán na sádrála.

3. Céim Fuarú: Ar deireadh, laghdaítear an teocht go tapa tríd an gcrios fuaraithe chun an comhpháirt sádróra a dhaingniú agus chun nasc sádrála seasmhach a chruthú.

Tá na buntáistí ag baint le teicneolaíocht sádrála refrow a bhaineann le héifeachtúlacht ard agus cruinneas ard, agus tá sé oiriúnach do tháirgeadh ar scála mór agus do bhoird chiorcaid ard-dlúis.

Iii. Teicneolaíocht sádrála tonn

Is próiseas sádrála traidisiúnta é sádrú na dtonn le haghaidh comhpháirteanna plug-in sádrála (THD). Is é bunphrionsabal na sádrála tonn an bord ciorcaid a rith trí thonn sádróra, agus bioráin na gcomhpháirteanna plug-in a shádráil chuig an mbord ciorcaid trí shreabhadh sádróra.

1. Tonn sádróra: Tá tonn sádróra atá ag sileadh go leanúnach sa mheaisín sádrála tonn. Nuair a théann an bord ciorcaid tríd an tonn, déanann na bioráin teagmháil leis na pillíní agus comhlánaíonn siad an sádráil.

2. Réamhthéamh agus sádrú: Sula dtéann tú isteach sa tonn sádróra, rachaidh an bord ciorcaid tríd an gcrios réamhthéite chun a chinntiú gur féidir leis an sádróir leá agus sreabhadh go cothrom.

3. Fuarú: Tar éis sádrála, téann an bord ciorcaid tríd an gcrios fuaraithe, agus déanann an sádróir soladach go tapa chun comhpháirt sádróra cobhsaí a dhéanamh.

Tá teicneolaíocht sádrála tonn oiriúnach do olltáirgeadh agus tá na buntáistí a bhaineann le luas sádrála tapa agus cobhsaíocht ard.

Iv. Teicneolaíocht sádrála léasair

Próiseas sádrála atá ag teacht chun cinn is ea sádrú léasair a úsáideann dlús ardfhuinnimh an bhíoma léasair chun an t -ábhar sádrála a leá chun comhpháirt sádróra a dhéanamh. Tá an próiseas seo oiriúnach go háirithe do phróiseáil PCBA ardchruinnithe, méid beag agus ard-dlúis.

1. Ionradaíocht léasair léasair: Tá an léas léasair a astaítear ag an meaisín sádrála léasair comhchruinnithe ar an limistéar sádrála chun an t -ábhar sádróra a leá ag teocht ard.

2. Leá agus soladú: Is é is cúis le teocht ard an bhíoma léasair ná go n -éireoidh an t -ábhar sádróra go tapa agus go gcruthaíonn sé joints sádróra faoi ionradaíocht léasair. Ina dhiaidh sin, fuaraíonn agus daingníonn na hailt sádróra go tapa chun nasc iontaofa a chruthú.

3. Precision and control: Laser soldering technology can achieve high-precision soldering and is suitable for micro components and complex soldering tasks.

Tá na buntáistí ag baint le teicneolaíocht sádrála léasair a bhaineann le cruinneas ard, ardéifeachtúlacht, agus tionchar íseal teirmeach, ach tá costas an trealaimh ard agus tá sé oiriúnach do chásanna feidhmithe ardleibhéil.

Achoimre

Le linnPróiseáil PCBA, Is féidir le próisis sádrála ardleibhéil amhail sádrú saor ó luaidhe, sádráil refrow, sádrú tonn agus sádrú léasair feabhas mór a chur ar cháilíocht sádrála, éifeachtúlacht táirgthe agus leibhéal cosanta comhshaoil. De réir riachtanais táirgthe éagsúla agus tréithe táirgí, is féidir le fiontair teicneolaíocht sádrála cuí a roghnú chun an próiseas táirgthe a bharrfheabhsú agus chun feidhmíocht táirgí a fheabhsú. Trí phróisis ardleibhéil sádrála a chur i bhfeidhm agus a fheabhsú go leanúnach, is féidir le fiontair seasamh amach sa mhargadh iomaíoch atá iomaíoch go dian agus cáilíocht agus éifeachtúlacht táirgthe níos airde a bhaint amach.
