Conas a Chinneann Rialaitheoir Teochta Déantúsaíochta PCBA Cobhsaíocht Theirmeach in Feidhmchláir Chriticiúla?

1. Cén Fáth Is Toradh Déantúsaíochta é Cobhsaíocht Theirmeach

Is minic a dhéantar rialtóir teochta a mheas de réir a chruinneas socraithe ar bhileog sonraí, ach tá iompar allamuigh á rialú ag athróga fisiceacha a thugtar isteach le linn cóimeála. Méadaíonn folúntas solder friotaíocht teirmeach. Cruthaíonn éilliú cosáin sceite a aistríonn léamha analógacha. Is féidir le dáileadh copair in aice leis an braiteoir an bord féin a iompú ina scaipeadh teasa. Is síniú déantúsaíochta gach ceann de na coinníollacha seo, ní fadhb bogearraí.

Is minic a rianaítear an difríocht idir rialtóir a shealbhaíonn ±0.5 °C agus rialtóir a shreabhann roinnt céimeanna chun smacht a phróiseáil. Léiríonn staidéar ar chláir rialaithe teirmeach cruinneas nach mór na rianta cumhachta a iompraíonn roinnt aimpéar a mhéid le go leor copair agus a choinneáil scartha go fisiciúil ó chonair aischuir an bhraiteora; ar shlí eile, truaillithe teasa logánta agus titim IR an tomhas sula sroicheann an comhartha an ADC. Ar an mbealach céanna, cruthaíonn laghduithe faoiseamh teirmeach, rianta braite cúnga, agus spásáil d'aon ghnó ó chomhpháirteanna ard-reatha crios "macánta teirmeach" timpeall an eilimint braite ionas go bhfreagraíonn sé teocht an chórais seachas sreabhadh teasa inmheánach an bhoird.

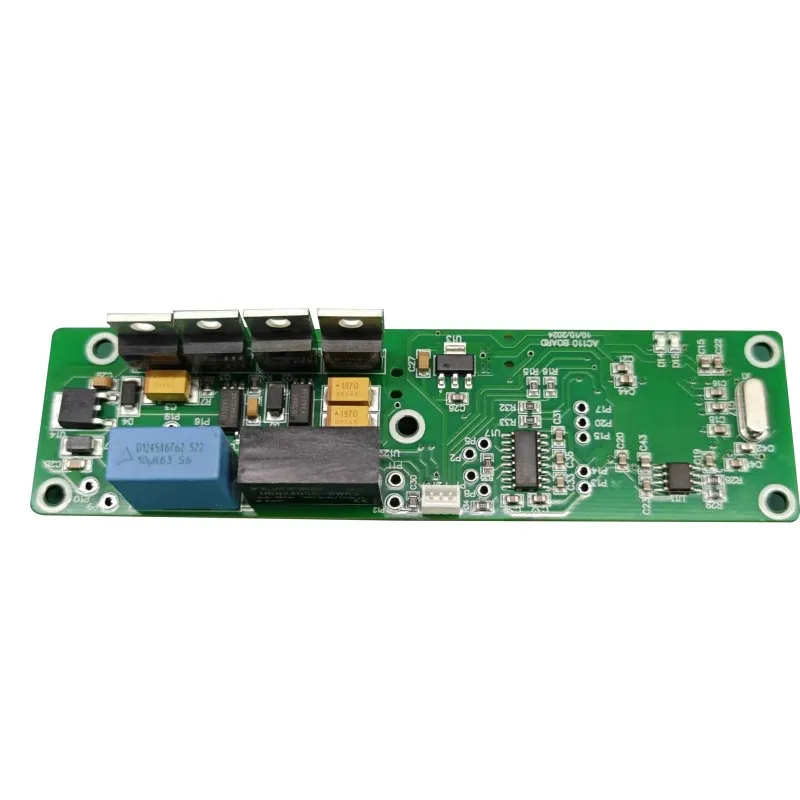

Sin é an fáth an frásaRialaitheoir teocht PCBAcur síos ar níos mó ná bord daonra. Déanann sé cur síos ar chóras teirmeach rialaithe a bhfuil a slabhra tomhais, a chéim chumhachta, agus a chiorcadaíocht chosanta comh-dhearadh agus comh-mhonaraithe. Nuair a bhíonn an próiseas tionóil éagobhsaí, tá iallach ar an lúb rialaithe chun torann fisiceach nach féidir é a fheiceáil a chúiteamh.

2. Comhéadan Braiteoir: An Chéad Líne Cosanta

2.1 Cineál Braiteora agus a Impleachtaí Déantúsaíochta

Cuireann teirmeastair NTC, PT100/PT1000 RTDs, agus teirmeabúplaí srianta éagsúla ar thaobh tosaigh an PCB. Seachadann braiteoirí NTC ard-íogaireacht i mbandaí cúnga ach tá gá le líneáil toisc go bhfuil a gcuar teocht-friotaíochta easpónantúil. Tairgeann RTDanna freagra níos líneach thar raonta leathana, ach tá a gcosán comhartha ísealfhriotaíochta níos íogaire d’fhriotaíocht rianaithe agus do strus sádrála-spreagtha. Soláthraíonn teirmeachúplaí an raon is leithne ach an cruinneas is ísle, go minic i raon roinnt céimeanna, agus braitheann siad ar chúiteamh fuar-acomhal a chaithfidh a bheith cobhsaí go leictreach.

Ní hamháin gur ionchur analógach é ceann tosaigh an bhraiteora; is nód tomhais ard-impedance é a chaithfidh torann modh coitianta a dhiúltú agus comhartha difreálach beag á chaomhnú. Léiríonn rialtóirí tipiciúla tráchtála an scaipeadh: féadfar ionchur NTC a rátáil ag ±0.6 °C, cainéal PT100 ag ±0.7 °C, agus teirmeachúpla J-cineál ag ±3 °C. Is sonraíochtaí leibhéal braiteora iad na figiúirí seo, ní ráthaíochtaí ar leibhéal an chórais. Caomhnaíonn an próiseas tionóil an cruinneas sin nó creimeann sé é trí thalamh lag, grádáin theirmeach, agus rochtain neamhleor calabraithe.

2.2 Leithlisiú Leagan Amach agus Rochtain Chalabrú

Cuirfidh rian braiteora a ritheann in aice le tiománaí sealaíochta nó nód lasctha MOSFET torann isteach sa tomhas. Cuirfidh eitleán talún a gcuirtear isteach air faoin taobh tosaigh analógach sruthanna fillte trí chopar roinnte, rud a chruthóidh fritháirimh a athraíonn de réir ualaigh. Le linn athbhreithniú ar dhearadh-déantúsaíocht, ba cheart na saincheisteanna seo a chur in iúl sula scaoiltear an uirlis. Ní mór don athbhreithniú innealtóireachta measúnú a dhéanamh ar chúpláil theirmeach, socrúchán comhpháirteanna le haghaidh aonrú braiteora, agus sláine an phlána cumhachta/talamh le haghaidh braite glan analógach agus lascadh cobhsaí PWM.

Is é calabrú an droichead deiridh idir an braiteoir agus an t-imfhálú fisiceach. Ní dhéantar aon braiteoir a mheaitseáil go foirfe le PCB ar leith, le tithíocht, agus le stack cóimeála. Feidhmíonn calabrú aonuaire i seomra teirmeach rialaithe fritháireamh ceartaitheach, ach ní mór an bord a dhearadh le rochtain tástála agus crúcaí firmware a fhágann go mbeidh an calabrú seo in-athdhéanta. Má chuirtear an PCBA le chéile le toirt nó éilliú solder neamhréireach, sruthóidh an fritháireamh calabrú le haois agus teocht, rud a sháróidh cuspóir an cheartúcháin tosaigh.

3. Ábhair PCB agus Ailtireacht Chopar Faoi Teas

Is minic a oibríonn rialtóirí teochta i imfháluithe ina n-ardaíonn an teocht chomhthimpeallach go maith os cionn leibhéal an tseomra, agus cuireann an chéim chumhachta a teas féin. Ní mór don tsubstráit cobhsaíocht tríthoiseach agus sláine tréleictreach a choinneáil ar fud an raoin sin. Tá FR-4 coitianta, ach roghnaítear laminates ard-Tg agus foshraitheanna alúmanaim nuair a sháraíonn an t-ualach teirmeach nó an próifíl rothaíochta an méid is féidir le FR-4 caighdeánach a fhulaingt gan aistriú intomhaiste.

Is féidir le patrún fite an éadach fiberglass taobh istigh de FR-4 a bheith ina chúis le héagsúlachtaí logánta i seoltacht theirmeach, rud a fhágann go mbíonn éifeachtaí "fíodóireachta teirmeach" a aistríonn léamh an bhraiteora ag brath ar an áit a bhfuil an rian á stiúradh. Tá sé seo thar a bheith tábhachtach do rialtóirí ardchruinneas nuair is fiú fiú diall 0.1 °C. Tá ailtireacht chopair chomh tábhachtach céanna. Féadfaidh bord 2-chiseal a bheith leordhóthanach le haghaidh teirmeastat simplí, ach baineann rialtóirí le foircinn tosaigh comharthaí measctha agus aschuir PWM leas as cruachta 4-ciseal nó 6-ciseal le plánaí talún tiomnaithe in aice le sraitheanna comhartha. Soláthraíonn an socrú seo leithlisiú dúchasach idir an rannóg chumhachta fhuaimiúil agus an t-alt íogair analógach, rud a laghdóidh an gá atá le scagadh seachtrach ar féidir leis féin sileadh.

Mar sin ní cúlra éighníomhach é an cruachta fisiceach. Is cuid den lúb rialaithe é. Déanfaidh bord a dháileann teas go míchothrom comhartha braiteora atá cruinn go leictreach ach atá bréagach go teirmeach.

4. Comhiontaofacht Solder Trasna Timthriallta Teirmeacha

Tá rialtóirí teochta nochta do théamh agus fuarú arís agus arís eile. Ní mór do na hailt solder a nascann feistí cumhachta, athsheachadáin, agus nascóirí braiteora maireachtáil leis an strus teirmeicniúil a eascraíonn as. Is é an príomh-mheicníocht ná neamhréir CTE: leathnaíonn sileacain, copar, sádráil agus laminate ag rátaí éagsúla, agus thar go leor timthriallta díríonn an neamhréir brú ar an gcomhéadan comhpháirteach. Tosaíonn micrea-scoilteanna ar imeall an chomhpháirteach agus iomadaítear iad go dtí go n-ardaíonn an fhriotaíocht nó go n-osclaíonn an nasc.

Tá an modh teip seo thar a bheith ábhartha maidir le MOSFETanna, TRIACanna, agus críochfoirt sealaíochta, áit a bhfuil aistir teochta logánta is mó. Is féidir le rialtóir a shásaíonn tástáil fheidhmiúil teocht an tseomra teip fós tar éis cúpla céad timthriall má tá folús, fliuchtú neamhleor, nó foirmiú idirmhiotalacha iomarcach déanta sa phróiseas sádrála. Mar sin ní mór go n-áireofaí leis an bhfreagra tionóil próifílí athshreabha rialaithe, taisceadh greamaigh fíoraithe, agus modhanna iniúchta ar féidir hailt fholaithe a fheiceáil.

• aonfhoirmeacht reflow:Is sprioc phraiticiúil é deilte T de thart ar 10 °C idir an t-alt is teo agus an t-alt is fuaire ar phainéal do go leor próifílí saor ó luaidhe; ciallaíonn leathadh níos leithne go bhfuil roinnt hailt tearcphróiseáilte agus tá an iomarca béime ar chuid eile.
• Rialú neamhní:Méadaíonn folúntas faoi phasanna teirmeacha an fhriotaíocht acomhal go bord agus cruthaítear spotaí te áitiúla a luathaíonn fás scoilteanna.
• Rochtain iniúchta:Tá gá le hiniúchadh X-gha le haghaidh comhpháirteanna BGA agus bunfhoirceannadh; Ní féidir le AOI amháin geoiméadracht fholaithe na n-alt a dhearbhú.
• faoiseamh brú:Ba chóir go mbeadh tacaíocht mheicniúil ag nascóirí agus páirteanna trom-phoill ionas nach n-aistrítear leathnú teirmeach na tithíochta go díreach isteach sa filléad solder.

GachRialaitheoir teocht PCBAa bhfuiltear ag súil go n-oibreoidh sé ar feadh na mblianta i dtimpeallacht rothaíochta ní mór é a thógáil le próiseas solder atá cáilithe i gcoinne rothaíocht theirmeach, ní hamháin i gcoinne critéir glactha amhairc. Soláthraíonn IPC-A-610 Aicme 2 nó Aicme 3 bunlíne don cheardaíocht, ach déantar iompar rothaíochta an chomhpháirteach a chinneadh ag an meascán de chóimhiotail, próifíl, agus dearadh eochaircheap.

5. Clúdach Tástála a Nochtann Lochtanna Teirmeacha Folaithe

Tá gá le tástáil fheidhmiúil ag teocht an tseomra ach níl sé leordhóthanach le haghaidh rialtóir teirmeach. Is féidir le bord pas a fháil i dtástáil ionchiorcaid agus i dtástáil chiorcaid fheidhmiúil agus fós tá locht folaigh ann nach bhfeictear ach faoi strus teochta. Ba cheart go n-ardódh an straitéis tástála i leibhéal an struis ionas go ndéanfaí teipeanna luathsaoil roimh an loingsiú.

Fíoraíonn iniúchadh optúil uathoibrithe láithreacht comhpháirte agus cruth filléad sádrála. Deimhníonn tástáil ionchiorcaid luachanna friotóra agus toilleora agus aimsíonn sí shorts nó osclaíonn. Déanann tástáil chiorcaid fheidhmiúil ionchuir braiteora a ionsamhladh agus aschuir sealaíochta nó SSR a bhailíochtú. Nochtann cigireacht X-gha folúntas solder folaithe agus titim BGA. Ansin cuireann scagadh brú dóite isteach agus comhshaoil ​​an tionól faoi réir teocht ardaithe faoi rothaíocht ualaigh, go minic ar feadh 24 go 48 uair an chloig, chun iallach a chur ar joints imeallacha agus lochtanna comhpháirteanna. Síneann seomraí comhshaoil ​​an cumas seo ó −40 °C go +125 °C agus taiseachas coibhneasta 0-95%, rud a ligeann don mhonaróir iompar binse a chomhghaolú le coinníollacha páirce.

Is féidir le friotaíocht teagmhála le daingneáin tástála comhpháirt imeallach a chumhdach freisin. Mura ndéanann na bioráin pogo teagmháil chomhsheasmhach, féadfaidh an tástáil pas a fháil ar bhord a dteipfeadh faoi chreathadh nó leathnú teirmeach. Ní ionadach próiseas cobhsaí é dóite. Is scagaire é le haghaidh rioscaí sonracha, agus tá sé is éifeachtaí nuair a léiríonn an próifíl strus misean teirmeach iarbhír an rialaitheora. D’fhéadfadh súiteán ardteochta cineálach toilleadh tástála a ithe gan na laigí a bhaineann le rothaíocht a bhaineann le hiarratas rialaithe teochta a nochtadh.

6. Cumhdach Comhfhoirmiúil agus Leithlisiú Comhshaoil

Is fadhbanna teirmeacha faoi cheilt iad taise agus éilliú. Is féidir le scannán tanaí uisce adsorbed ar dhromchla PCB cosáin sceite a chruthú idir rianta braite, ag athrú friotaíocht éifeachtach an ghréasáin tomhais. Is féidir le hiarmhair cheimiceacha ó fhlosc nó láimhseáil éirí seoltach nuair a ardaíonn an taise. I rialtóir atá ag brath ar ionchur braiteoir ard-impedance, tá na cosáin sceite seo le feiceáil mar fhritháireamh teochta nó torann.

Téann sciath comhréireach i ngleic leis seo trí shraith tanaí polaiméire a fhoirmiú a chloíonn le topology an chláir agus a leithlisíonn an ciorcadra ó thaise, deannach agus ábhar salaithe ceimiceach. Tá bratuithe aicrileach eacnamaíoch agus in-athoibrithe; cuireann polúireatán friotaíocht tuaslagóir agus scríobadh níos fearr; soláthraíonn silicone an raon teochta agus an tsolúbthacht is leithne. Ní mór an sciath a chur i bhfeidhm tar éis a ghlanadh go críochnúil, mar gheall ar éilliú ianach gaistí sé i gcoinne an bhoird agus is féidir dlús a chur le teip leictriceimiceach seachas é a chosc.

Is athróg eile é greamaitheacht sciath; má tá an fuinneamh dromchla ró-íseal mar gheall ar iarmhar, féadfaidh an sciath delaminate le linn timthriallta teirmeach, ag oscailt cosán le haghaidh taise. Is minic go mbíonn sciath roghnaíoch níos fearr do rialtóirí teochta mar go bhféadfadh go mbeadh gá le nascóirí, athsheachadáin agus pointí tástála a bheith gan brataithe. Ní mór an próiseas a rialú ionas gur leor tiús an bhrataithe ar rianta nochta ach nach nascann sé línte mínairde ná nach gcuirfidh sé isteach ar ghnéithe faoisimh teirmeach.

7. Inrianaitheacht mar Uirlis Rialaithe Riosca Teirmeach

Nuair a shreabhann rialtóir sa réimse, is í an chéad cheist an bhfuil an t-iompar scoite nó a bhaineann le baisc. Gan inrianaitheacht, ní féidir an cheist sin a fhreagairt go héifeachtach. Nascann inrianaitheacht leibhéal lot agus aonad-leibhéal gach sraithuimhir le cóid dáta comhpháirte, taifid athshreabha, torthaí tástála, agus baisc bhrataithe. Ligeann sé seo don mhonaróir agus don chustaiméir a chinneadh an bhfuil comhghaol idir gearán sreafa agus luchtóg comhpháirte ar leith, líne shonrach, nó turas tástála comhshaoil ​​ar leith.

Inrianaitheacht in aRialaitheoir teocht PCBAní forchostas riaracháin é an clár. Is í an mheicníocht a iompaíonn teip réimse ina theagmhas teoranta incheartaithe in ionad ceist oscailte iontaofachta. Is ionann foinsiú údaraithe agus leath eile na hinrianaitheachta. Tá bunáitíocht doiciméadaithe ag comhpháirteanna a cheannaítear trí dháileoirí saincheadúnais. Féadfar comhpháirteanna ó bhealaí margaidh oscailte a athchóiriú, a athlipéadú, nó lasmuigh den fhuinneog cód dáta sonraithe. I gcás rialtóir teochta, is féidir le comhpháirt comhéadan braiteoir góchumtha nó aois an slabhra tomhais iomlán a athrú. Soláthraíonn bailíochtú amhairc, leictreach agus X-gha ar chomhpháirteanna isteach bac praiticiúil frith-ghóchumtha sula gcuirtear tús le tionól.

8. Ó Fréamhshamhail go Imleabhar: Aibíocht Déantúsaíochta

Ní mór do chobhsaíocht theirmeach maireachtáil ón aistriú ó shamplaí innealtóireachta go táirgeadh toirte. Féadfaidh próiseas a oibríonn ar chúig chlár iad féin a iompar go héagsúil ar chúig mhíle má athraíonn taisceadh greamaigh, luchtú reflow, nó teagmhála le daingneáin tástála. Ní mór don chomhpháirtí déantúsaíochta a léiriú go gcoimeádtar na paraiméadair rialaithe chéanna ar fud gach céime.

• Fíorú innealtóireachtaTógálacha beaga le haghaidh bailíochtú dearaidh agus tiúnadh teirmeach tosaigh. Fócas ar fhíorú leagan amach agus rochtain ar chalabrú braiteoirí.
• Rith píolótachTréithriú próisis agus tástáil struis teirmeach. Socraítear próifíl solder, clúdach brataithe, agus teorainneacha tástála.
• Táirgeadh íseal-toirteBaisceanna iontrála margaidh. Feidhmítear inrianaitheacht agus smacht cigireachta ag teacht isteach ar scála.
• Táirgeadh ard-toirteToradh SMT cobhsaí, tástáil fheidhmiúil in-athdhéanta, agus monatóireacht ar iontaofacht ag leibhéal baisc.

Ag gach céim, ba cheart don mhonaróir aiseolas dearadh-do-déantúsaíochta a sholáthar a thugann aghaidh ar fhaoiseamh teirmeach ar rianta cumhachta, spásáil comhpháirteanna agus inrochtaineacht pointí tástála. Cuireann comhpháirtí le smacht IATF 16949 pleanáil cháilíochta chun cinn, anailís ar mhodh teip, agus rialú athraithe ar an gclár rialaitheora teirmeach, fiú nuair a bhíonn an táirge deiridh tionsclaíoch seachas feithicleach. Cuireann ISO 13485 le hinrianaitheacht ar leibhéal an aonaid, le bailíochtú próisis agus le doiciméadú bainistíochta riosca do rialtóirí grád leighis. Ní lipéid mhargaíochta iad na creataí seo; cinneann siad an bhfuil an próiseas déantúsaíochta in ann sonraíocht theirmeach a shealbhú le himeacht ama.

Leictreonaic Unixplorecuireann an cur chuige cisealta seo i bhfeidhm — DFM atá feasach ar braiteoir, AOI intí, TFC, FCT, X-gha, scagadh dóite isteach agus comhshaoil ​​— maidir le hintinn deartha droichead agus iontaofacht toirte. Is táscaire amháin é toradh céadphasála SMT dhá thaobh os cionn 98.5%, ach is é an toradh is suntasaí ná rialtóir a bhfuil a iompar teirmeach fós laistigh dá shonraíocht tar éis rothaíocht arís agus arís eile agus nochtadh allamuigh.
