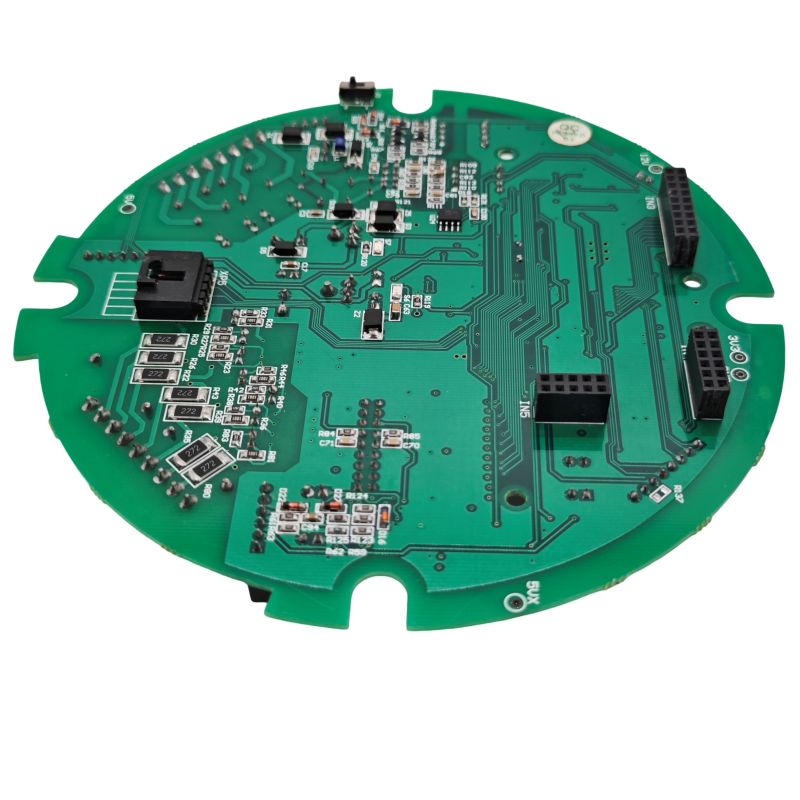

RC servo PCBA

Leictreonaic Unixplore— Le 20 bliain de chórais leabaithe agus taithí deartha PCB, tá na patrúin teip céanna feicthe againn arís agus arís eile: línte cumhachta torannacha, díchúpláil neamhleor, agus ródú mícheart PWM. Tá ár réitigh servo PCBA bunaithe ar na sonraíochtaí innealtóireachta, na rialacha leagan amach, agus na modhanna tástála a úsáideann dearthóirí gairmiúla i dtáirgeadh.

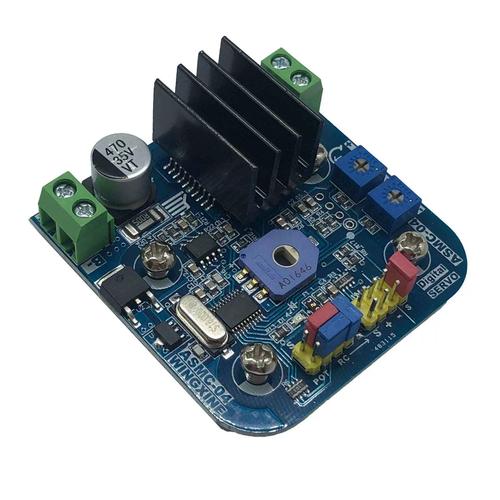

Cibé an bhfuil bord tiománaí neamhspleách, rialtóir servo ilchainéil, nó athsholáthar boird rialaithe servo inmheánach ag teastáil uait, seachadann Unixplore Electronics iontaofa, imdhíonta torainnPCBAa fheidhmíonn i dtimpeallachtaí Caitheamh aimsire RC agus róbataic thionsclaíoch.

Cad a chuirimid ar fáil:

• Dearadh iomlán servo PCBA (leagan amach scéimreach +) in Altium, KiCad, nó an fhormáid is fearr leat
• Fréamhshamhail le tástáil fheidhmiúil (ualach, ripple, tuarascálacha teirmeach)
• Déantúsaíocht toirte le foinsiú comhpháirteanna agus cóimeáil SMT
• Athbhreithniú dearadh agus comhairliúchán anailís teip

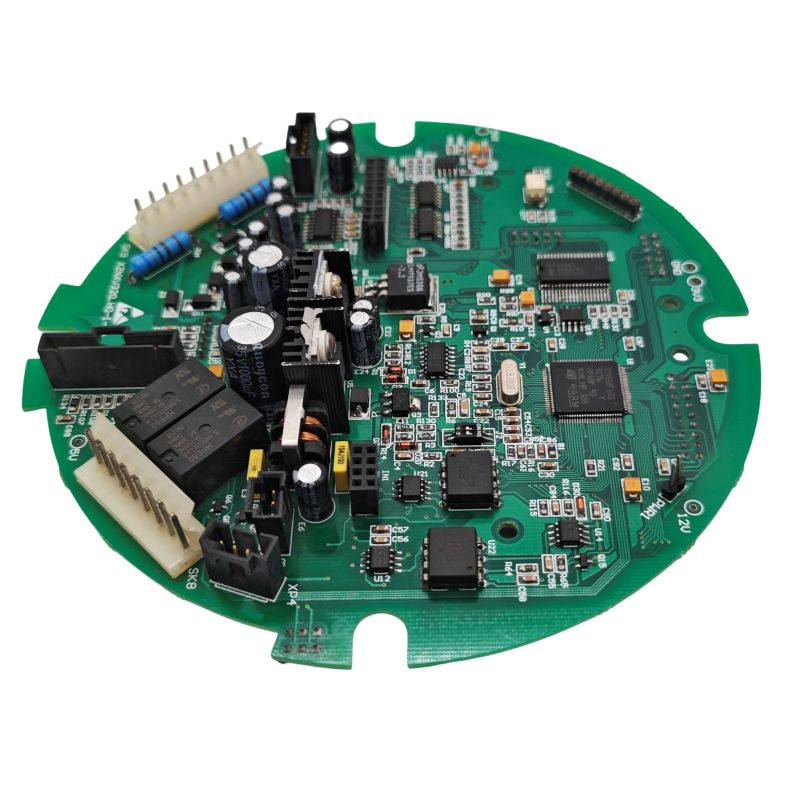

Cad a Chaithfidh Servo RC PCBA a Dhéanamh

Comhlíonann servo PCBA RC (cé acu bord tiománaithe neamhspleách nó an bord rialaithe servo inmheánach) trí fheidhm riachtanacha:

• Giniúint nó Fáiltiú Comhartha PWM:Athraíonn bíoga rialaithe (1ms go 2ms ag 50Hz) ina n-orduithe suímh.
• Dáileadh Cumhachta:Seachadann sé 5V nó 6V glan chuig an mótar servo agus rialaíonn sé IC.
• Próiseáil Aiseolais:Léann an potentiometer inmheánach chun suíomh a fhíorú agus an lúb rialaithe a dhúnadh.

Áirítear i ndearaí ard-iontaofachta freisin braiteadh reatha chun ró-ualú a bhrath agus opta-aonrú le haghaidh díolúine torainn.

Sonraíochtaí Teicniúla Croí

Léiríonn na paraiméadair seo a leanas caighdeáin tionscail do dhearaí PCBA rialaithe servo RC. Baineann siad seo le cláir thiomanta servo tiománaithe agus le tionóil PCBA de ghlacadóirí comhtháite.

Sonraíochtaí Cumhachta Ionchuir

Sonraíochtaí Comhartha Rialaithe

Comhpháirteanna PCBA Inmheánach Servo (Laistigh den Servo)

Tá PCBA beag i servo caighdeánach RC leis na comhpháirteanna seo:

Rialacha Leagan Amach PCBA le haghaidh Iontaofacht Servo RC

Ag Unixplore Electronics, tá a fhios againn go dtagann an chuid is mó de theipeanna servo RC ar an PCB. Leanaimid na 8 rialacha seo chun oibriú iontaofa a chinntiú i ngach dearadh a chuirimid ar fáil.

1. Dáileadh Cumhachta: Star Grounding

• Ná talamh slabhra Nóinín. Ba chóir go mbeadh gach talamh servo ar ais go díreach go dtí an pointe talún soláthair cumhachta.
• Cumhacht ar leith agus talamh comhartha. Ar dhearaí il-servo PCBA, scoilt an eitleán talún agus ceangail ag pointe amháin in aice leis an ionchur ceallraí.
• Leithead an rian le haghaidh cumhachta: I gcás 1.5A sruth leanúnach, bain úsáid as leithead rian íosta 1.5mm le 1oz copar.

2. Socrúchán Toilleora Díchúplála

Gineann mótair servo torann leictreach suntasach. Is féidir le servo tipiciúil suas le 200mV torann buaic-go-buaic a tháirgeadh ar an líne soláthair 5V.

Díchúpláil riachtanach in aghaidh an chónascaire servo:

• Toilleoir leictrealaíoch 100µF go 470µF (láimhseálann sé inrush mótair)
• Toilleoir ceirmeach 100nF (scagtar torann ardmhinicíochta)
• Cuir na toilleoirí laistigh de 10mm de na bioráin chumhachta servo

Toilleas mórchóir don PCBA ar fad: Cuir toilleoir mór (1000 µF go 4700 µF) leis ag an bpríomh-ionchur cumhachta. Cuireann sé seo cosc ​​​​ar brownouts nuair a thosaíonn servos iolracha ag an am céanna.

3. Ródú Comhartha PWM

• Coinnigh rianta PWM gearr agus díreach. Feidhmíonn rianta fada mar aeróga le haghaidh torainn.
• Seachain rianta PWM a rith comhthreomhar le sreanga cumhachta. Úsáid trasnú 90 céim más gá.
• Cuir friotóir sraith 100Ω go 470Ω ar an bioráin aschuir PWM. Cuireann sé seo teorainn leis an sruth le linn coinníollacha lochta agus laghdaíonn sé an fáinneáil.

4. Leagan Amach Nascóirí Servo

Éilíonn an cónascaire servo caighdeánach 3-bioráin (comhartha, VCC, talamh) spásáil shonrach:

• Spásáil bioráin: 2.54mm (0.1 orlach) nó 2.7mm (ard-dlúis)
• Tiús PCB le haghaidh bloc cónascaire: 1.2mm go 1.6mm
• Suíomh an bhioráin chomhartha: Go hiondúil an bioráin istigh (bioráin 2 de 3)
• Seicheamh cumhachta: Ní mór an GND a nascadh roimh VCC nuair a chuirtear isteach é

I gcás dearaí ard-dlúis, ceadaíonn spásáil 2.7mm idir nascóirí servo leagan amach dlúth agus naisc iontaofa á gcothabháil.

5. Rialachán Voltais don MCU Rialaithe

• Úsáid LDO ar leith don MCU má tá na cumhachtaí soláthair céanna ann. Is cúis le spící srutha servo tumthaí voltais ar féidir leo an microcontroller a athshocrú.
• Rialtóir molta: LDO 5V nó 3.3V le toilleadh 200mA ar a laghad agus toilleoirí ionchuir/aschuir 1µF.
• Dé-óid chosanta: Cuir dé-óid 1N4007 nó Schottky ar an ionchur chun cosaint a dhéanamh i gcoinne polaraíocht droim ar ais.

6. Forlíonadh Torainn ar an Mótar (Do Dhearadh Inmheánach Servo PCBA)

Má tá PCBA á dhearadh a théann taobh istigh de sheirbheacs, cuir cosc ​​torainn díreach ag na teirminéil mhótair:

• Toilleoir ceirmeach 100nF sádráilte go díreach trasna na gcríochfort mótair.
• Ceangail an toilleoir diúltach le tithíocht mhótair le haghaidh sciath breise (laghdaítear torann suas le 200mV).
• Roghnach: Cuir coirníní ferrite ar sheoltaí mótair le haghaidh timpeallachtaí foircneacha torainn.

7. Brath Reatha le haghaidh Braite Ró-ualaithe

I measc na ndearaí servo PCBA tá monatóireacht reatha:

• Friotóir shunt: 0.1Ω go 0.5Ω, lamháltas 1% - cruthaíonn sé voltas comhréireach leis an sruth
• Aimplitheoir difreálach: Gnóthachan 10 go 20 — méadaítear an voltas shunt go leibhéal intomhaiste
• Ionchur ADC: 10-giotán ar a laghad — fothaíonn sé sonraí reatha chun MCU a rialú

Táirgeann shunt 100mΩ 50mV ag 500mA agus 150mV ag 1.5A. Le aimplitheoir gnóthachan 5x, déantar é seo 250mV go 750mV, oiriúnach le haghaidh ionchuir 3.3V ADC.

8. Insliú agus Cosaint Mheicniúil

Ní mór boird PCBA servo inmheánacha a chosaint go fisiciúil:

• Téip inslithe: Cuir téip leictreach idir an PCBA agus an cás servo miotail. Cuireann sé seo cosc ​​ar chiorcaid ghearr ó joints solder nó treoraithe comhpháirte teagmháil a dhéanamh leis an gcás.
• Sciath comhréireach: Le haghaidh feidhmeanna lasmuigh nó ard-taise, cuir sciath comhréireach aicrileach chun creimeadh a chosc.

Giniúint Comharthaí Rialaithe (Breithnithe Cód MCU)

Tá giniúint ceart PWM ríthábhachtach le haghaidh oibriú saor ó ghiodam. Seo iad na príomhpharaiméadair:

Cumraíocht PWM

MCU Cód Sampla pseudocode

// Ríomh timthriall dleachta do chuisle 1500µs
    // Glacann tréimhse PWM = 20ms, clog = prescaler 1MHz

    pulse_width_us = 1500
    period_counts = 20000 // 20ms i microseconds
    dualgas_counts = pulse_width_us
    set_pwm_duty(dual_comhaireamh)

Agus tú ag tástáil, bain úsáid as oscilloscope chun an comhartha PWM a fhíorú. Spreagann imeall titim na cuisle an servo chun an suíomh a léamh.

Modhanna Teip Coitianta agus Ceartúcháin

Nóta tábhachtach ar athrú cumhachta:Ná athraigh an líne thalún servo chun é a mhúchadh. Nuair a osclaítear an talamh, is féidir leis an servo cumhacht a fháil fós tríd an líne comhartha PWM nó cosáin eile, rud a fhágann go n-oibríonn 3.2V undervoltage agus iompar earráideach. Athraigh an líne VCC i gcónaí ag baint úsáide as MOSFET P-chainéil nó sealaíochta.

RC Servo PCBA CCanna

Seo thíos trí cheist theicniúla a fhaighimid go minic ó innealtóirí róbataic agus dearthóirí córais RC.

C1: Cén fáth a n-iompaíonn mo servos go randamach nuair a rialaíonn mé iad ó mo PCBA saincheaptha le ESP32 nó Arduino?

A:Tá fadhb torainn cumhachta agat, beagnach cinnte. Seo an seicheamh diagnóiseach a mholaimid ag Unixplore Electronics:

Céim 1— Seiceáil an soláthar cumhachta le hascalascóp: Tomhais an líne 5V go díreach ag an nascóir servo agus an servo ag gluaiseacht. Má fheiceann tú níos mó ná 200mV de ripple (buaic go buaic), ní leor do dhíchúpláil.

Céim 2— Cuir bulc-toilleas leis: Cuir toilleoir leictrealaíoch 1000µF go 4700µF trasna na gcríochfort ionchuir cumhachta. Tarraingíonn mótair servo sruthanna inrush arda (3–10 × sruth reatha) nuair a thosaíonn siad ag gluaiseacht. Gan toilleas mórchóir, íslíonn an voltas faoi bhun 4V, rud a fhágann go ndéanann an IC rialaithe athshocrú nó iompar go hearráideach.

Céim 3— Cumhacht MCU a scaradh ó chumhacht servo: Is iad na dearaí is measa a ritheann an MCU agus na servos ón rialtóir voltais céanna. Úsáid dhá rialtóir ar leith:

• LDO amháin 5V/500mA don MCU agus loighic.
• Soláthar 5V/3A ar leith (nó nasc díreach ceallraí) do na seirbhísí.

Céim 4— Cuir díchúpláil isteach ag gach cónascaire servo: Cuir leictrealaíoch 100µF agus toilleoir ceirmeach 100nF go díreach trasna na bioráin VCC agus GND de gach cónascaire servo. Déanann an toilleoir ceirmeach torann ard-minicíochta ó na scuaba mótair a scagadh; láimhseálann an leictrealaíoch spící srutha íseal-minicíochta.

Céim 5— Seiceáil cáilíocht do chomhartha PWM: Úsáid ascalascóp chun breathnú ar an bioráin PWM. Má fheiceann tú fáinneáil (overshoot) ar na himill ardú nó titim, cuir friotóir sraith 100Ω ag an bioráin MCU. Maolaíonn sé seo an comhartha agus cuireann sé cosc ​​​​ar thruicearú bréagach.

An líne bun:Baineann 90% d’fhadhbanna Giodaí Servo le cumhacht, ní bhaineann siad le cód. Deisigh an dáileadh cumhachta ar dtús.

C2: Conas a dhearaim PCBA a rialaíonn ilseirbhísí (8 go 16 cainéal) gan donnóga?

A:Éilíonn sé seo buiséadú cumhachta cúramach agus pleanáil leagan amach. Seo é an cur chuige innealtóireachta do rialtóir servo 16-chainéil PCBA.

Céim 1— Ríomh na ceanglais chumhachta iomlána:

• Tarraingíonn gach servo caighdeánach 200mA go 500mA le linn gnáthoibríochta.
• Is féidir le buaicshruth stalla 1.5A go 3A a bhaint amach in aghaidh an servo.
• Le haghaidh 16 servos: 16 × 1.5A = 24A tarraingt buaicacmhainneacht.

Céim 2— Dear an dáileadh cumhachta:

• Príomh-ionchur cumhachta: Úsáid soláthar 5V go 6V rátáilte le haghaidh 30A íosta.
• Ceanglóir ionchuir: XT60 nó críochfort scriú (ní ceanntásc beag 2-bioráin).
• Príomh-rianta cumhachta: 8mm go 10mm ar leithead le 2oz copar, nó bain úsáid as eitleán cumhachta tiomnaithe ar chiseal 2.
• Barraí bus: Le haghaidh sruthanna os cionn 15A, cuir barraí bus copair leis nó bain úsáid as sreangú seachtrach.

Céim 3— Dáileadh cumhachta céimnithe a chur chun feidhme:

• Rianta cumhachta tiubh (5mm+) a threorú chuig pointe dáileacháin lárnach.
• Ón áit sin, rith rianta aonair 1.5mm chuig gach cónascaire servo.
• Cuir toilleoir 470µF leis ag gach nascóir servo (toilleas dáilte, ní hamháin caipín mór amháin ag an ionchur).

Céim 4— Úsáid opta-aonrú le haghaidh línte comhartha (chun cinn):

• Maidir le timpeallachtaí tionsclaíocha nó ard-torainn, leithlisigh na comharthaí PWM ag baint úsáide as optocouplers (m.sh., 4N35 nó PC817).
• Cuireann sé seo cosc ​​ar thorann mótair ó chúpláil ar ais isteach san MCU agus athshocraíochtaí a chruthú.
• Éilíonn dearaí iargúlta fearainn chumhachta ar leith (taobh MCU agus taobh servo).

Céim 5— Cuir teorannú reatha nó tús bog leis:

• Bain úsáid as MOSFET le ciorcadra tosaithe bog chun cumhacht servo a mhéadú thar 10ms go 50ms.
• Cuireann sé seo cosc ​​ar an inrush tosaigh ó na 16 servos ar fad as an soláthar a laghdú.
• Mar mhalairt air sin, cumhacht suas servos in ord (moill 5ms idir gach ceann acu).

Céim 6— moladh cruachta ciseal PCB do 16+ cainéal:

• Ciseal 1: Comhartha (PWM, aiseolas)
• Ciseal 2: Eitleán talún (doirt soladach)
• Ciseal 3: Eitleán cumhachta (5V nó Vservo)
• Ciseal 4: Comhartha nó talamh tánaisteach

Laghdaíonn an chairn seo achar lúb agus laghdaítear EMI idir na bealaí.

C3: An féidir liom an dearadh PCBA céanna a úsáid le haghaidh brandaí servo éagsúla (Futaba, Hitec, Spektrum, cineálach)?

A:Sea, le trí bhreithniú tábhachtacha comhoiriúnachta.

Comaoin 1— Tá caighdeáin chomharthaí PWM comhsheasmhach: Úsáideann gach seirbhís RC an caighdeán PWM 50Hz céanna le bíoga 1ms go 2ms. Oibríonn loighic giniúna PWM do PCBA go huilíoch.

Comaoin 2— Athraíonn na ceanglais chumhachta go suntasach:

Ní mór do PCBA a dhearadh don servo reatha is airde atá beartaithe agat a úsáid. Dearadh do bhuaic 2A leanúnach agus 5A in aghaidh an chainéil chun an chuid is mó de na servos caighdeánacha agus ard-chasmhóiminte a chlúdach.

Comaoin 3— Comhoiriúnacht nascóirí:

• Úsáideann an chuid is mó de na servos ceanntásc baineann 3-bioráin caighdeánach le spásáil 2.54mm (0.1 orlach).
• Athraíonn suíomh bioráin chomharthaí de réir branda:
  • Futaba: Is é Signal an biorán is faide istigh (bioráin 2)
  • Hitec agus Spektrum: Is é an comhartha ná bioráin 1 nó bioráin 3 ag brath ar an tsamhail
• Dear do PCBA le pinouts lipéadaithe go soiléir (S, +, -). Bain úsáid as ceanntásc fireann 3-bioráin (cosúil le cábla caighdeánach síneadh servo) ionas gur féidir le servo ar bith plugáil isteach go díreach.

Comaoin 4— Níl servo PCBA inmheánach (taobh istigh den servo) idirmhalartaithe: Má tá tú ag dearadh an PCBA inmheánach a théann taobh istigh den tithíocht servo (in ionad an bhoird rialaithe bunaidh), tá sé seo sainiúil don bhranda. Tá servos éagsúla:

• Luachanna friotaíochta potentiometer (5kΩ vs 10kΩ)
• Méideanna mótair agus rátálacha reatha
• Suímh meicniúla poll gléasta
• Toisí an cháis

Maidir le dearadh inmheánach PCBA, déan an buninnealtóir a aisiompú nó faigh sonraíochtaí mionsonraithe don tsamhail servo beacht sin. Maidir le dearaí PCBA tiománaí seachtracha (an bord a nascann le cónaisc servo caighdeánach), tá an comhoiriúnacht den scoth ar fud na brandaí móra RC go léir.

Tástáil Do RC Servo PCBA

Sula gceadaítear dearadh don táirgeadh, déan na cúig thástáil seo:

Achoimre: Ag Dearadh Servo PCBA Iontaofa RC

Sainmhínítear PCBA servo RC láidir ag cúig chinneadh innealtóireachta:

1. Toilleas mórchóir leordhóthanach(1000µF go 4700µF) ag an bpríomh-ionchur cumhachta.
2. Fearainn cumhachta ar leithlighdon MCU (LDO rialaithe) agus servos (ceallraí díreach nó rialtóir ard-srutha).
3. Talamh réaltale cumhacht ar leith agus tuairisceáin talamh comhartha.
4. Toilleoirí díchúplálaag gach cónascaire servo (100 µF leictrealaíoch + 100nF ceirmeach).
5. Aerú comhartha PWM cuíle friotóirí sraithe agus rianta gearra.

Le haghaidh dearaí il-servo (8+ cainéal), bain úsáid as PCB 4-ciseal le plánaí tiomnaithe cumhachta agus talún. Le haghaidh dearaí inmheánacha servo PCBA, cuir faoi chois torann mótair (100nF trasna críochfoirt mótair) agus téip inslithe chun shorts cás a chosc. Seachadann na cleachtais seo go seasta oibríocht saor ó ghiodam agus iontaofacht fhadtéarmach i bhfeidhmchláir RC agus róbataic.
