Iascaireacht Sonar PCBA

Is é córas sonar iascaireachta (aimsitheoir éisc) an croí-chomhpháirt leictreonach i dtrealamh braite mara, a úsáidtear go forleathan in iascaireacht áineasa, iascaireacht tráchtála, agus taiscéalaíocht faoi uisce. Mar sholáthraí seirbhíse déantúsaíochta PCBA gairmiúil, cuirimid réitigh aon-stad ar fáil ó dhearadh go dtí cóimeáil táirgí críochnaithe, ag cinntiú oibriú iontaofa i dtimpeallachtaí mara crua arb iad is sainairíonna spraeála salainn, ard-taise, agus luaineachtaí teochta foircneacha.

Dhá Chroí-Chomhthionól Iascaireachta Sonar PCBA

Tá dhá chomhthionól leictreonacha sa chóras sonar, gach ceann acu le riachtanais PCBA ar leith difriúil:

Taispeáint / Próiseálaí PCBA

• Próiseáil comhartha sonar - macallaí fillte a thiontú ina n-íomhánna digiteacha

• Comhtháthú loingseoireachta GPS – sonraí suímh a chomhcheangal le léamha sonóra

• Tiomáint taispeána – aschur LCD nó scáileán tadhaill a rialú

• Idirghníomhú comhéadan úsáideora – cnaipe léitheoireachta nó ionchuir tadhaill

Aistritheoir PCBA

1. Giniúint chuisle – ag cruthú pléascanna ardvoltais (±40V go ±100V) ag minicíochtaí sonóra

2. Fáiltiú macalla – comharthaí aischuir laga a aimpliú agus a riochtú (raon micreabholta)

3. Aistriú Tarchuir/Faigh lascadh – ag aistriú go tapa idir modhanna tarchurtha agus glactha

4. Meaitseáil bhacainn – tréithe cábla agus trasduchtóir meaitseála

Treocht Déantúsaíochta Nua-Aimseartha: Úsáideann trasducers iascaireachta ard-deireadh teicneolaíocht SMT anois, le meaisíní piocadh agus áit ag gléasadh eilimintí piezoelectric go díreach ar an PCBA, ag athsholáthar criostal criadóireachta le cruinneas feabhsaithe agus costas laghdaithe.

Croí-Sonraíochtaí Teicniúla

Cumraíochtaí atá ar Fáil

• Minicíocht singil, bhíoma singil: 38 kHz, 50 kHz, 200 kHz @ 1 kW

• minicíocht dé, bhíoma aonair: 38/200 kHz nó 50/200 kHz (coitianta le haghaidh iascaireachta)

• Ardchumhacht: cumraíocht tráchtála uisce domhain 4 kW

Sonraíochtaí Fisiceacha PCBA

Sé Chinneadh Dearaidh Chriticiúla

1. Sláine Comharthaí – Cinntiú Cruinneas Braite

Tá raon minicíochtaí sonóra idir 50 kHz agus os cionn 900 kHz. Bíonn tionchar díreach ag leagan amach PCBA ar raon braite agus ar chruinneas:

• Rianta faoi rialú impedance: 50Ω nó 75Ω tipiciúil le haghaidh cáblaí trasducer

• Rianfhad comhoiriúnaithe: Maidir le trasduchtóirí eagair chéimnithe, ní mór an fad leictreach comhionann a bheith ag gach rian dúil

• Fáinní garda: Cuir timpeall ar ionchuir analógacha íogaire le rianta bunaithe chun torann a dhiúltú

• Forais analógacha/digiteacha ar leith: Ceangail ag pointe réalta amháin in aice leis an ionchur cumhachta

2. Cosaint Taise - An #1 Fachtóir Iontaofachta

Nochtann timpeallachtaí mara PCBAnna do spraeáil salainn, comhdhlúthú, agus tumoideachas díreach. Tá sciath comhréireach neamh-shainaitheanta:

Spriocanna Rátála IP:

• Aonad taispeána: IP65 íosta (deannach, resistant spraeála uisce)

• Cóimeáil trasdaitheora: IP68 ar a laghad (tumoideachas-proof go 1m+)

3. Aistriú Tarchuir/Faigh (T/T) – An Glacadóir Íogaire a Chosaint

Ní féidir le trasduchtóir sonar a tharchur agus a fháil go comhuaineach. Ní mór lasc T/R a bheith sa PCBA a chosnaíonn an t-Aimplitheoir Ísealtorainn íogair (LNA) ón gcuis tarchurtha ardvoltais:

• Cosaint trí chiseal: Ciorcad chopper + clampáil voltais + friotaíocht sraithe

• Am freagartha: <10μs (doimhneacht 1 troigh in uisce éadomhain = 2μs turas cruinn)

• Rátáil cosanta an ghlacadóra: Maireachtáil buaiceanna ±100V ar ionchur ±5V

4. Dearadh Amplifier Cumhachta

Treisíonn sé comhartha leibhéal loighce an MCU (5V) chuig an voltas a theastaíonn chun an trasduchtóir a thiomáint:

5. Slabhra Glacadóra – Aimpliú agus Scagadh

Tá macallaí fillte thar a bheith lag (millivolts nó microvolts). Teastaíonn gnóthachan ard le torann íseal ón slabhra glacadóra:

6. Dearadh Soláthar Cumhachta

Gineann ráillí glanvoltais iolracha ó ionchur ceallraí mara 12V amháin:

Moladh: Rialtóirí lasctha ar leith a úsáid le haghaidh ráillí digiteacha agus analógacha. Úsáid LDOanna tar éis tiontairí a athrú don chumhacht is glaine chuig an slabhra glacadóra.

Rialacha Iontaofachta Leagan Amach PCBA

Treoir Roghnú Ábhar

Riachtanais Tástála Táirgthe

Cáilíocht Timpeallachta (Caighdeán Táirge Tráchtála)

CCanna

C1: FR4 docht nó PCB solúbtha le haghaidh cóimeála trasducer?

Tá an dá rud inmharthana; cuireann an rogha isteach ar fheidhmíocht agus ar iontaofacht:

• FR4 docht: Is fearr le haghaidh trasduchtóirí aonghné shimplí, dearaí ísealmhinicíochta (50-83 kHz). Costas níos ísle, déantúsaíocht níos éasca, ach ní féidir leis cloí le cruthanna cabhlach cuartha.

• PCB solúbtha: Is fearr le haghaidh eagair chéimnithe, ard-minicíocht (200 kHz+), dearaí tithíochta cuartha. Comhlíonann cruthanna casta, laghdaítear méid na tithíochta, ach costas níos airde.

Treocht an tionscail: Úsáideann aimsitheoirí éisc préimhe anois PCBAnna solúbtha le heilimintí piezoelectric SMT, rud a ligeann do na mórán d’eilimintí trasduchtóra beaga a shuíomh go beacht in eagair chuartha nó líneacha chun an léas sonar a mhúnlú.

C2: Conas preamp an ghlacadóra a chosaint ó chuisle tarchurtha ardvoltais?

Bain úsáid as scéim chosanta trí chiseal:

1. Ciorcad mionghearrtha: MOSFETanna cúl le cúl nó dé-óid PIN i sraith le hionchur an ghlacadóra - múchta le linn tarchurtha

2. Clampáil voltais: Clampáil dé-óid Schottky nó Zener cúl le cúl go ± 5V nó ±10V

3. Friotaíocht sraithe: friotóir 100Ω go 1kΩ idir lasc T/R agus teorainn ionchuir LNA sruth le linn coinníollacha locht

C3: Cad is cúis le comharthaí sonar uaineacha nó macallaí taibhse?

Is minic inrianaithe go lochtanna dearaidh nó cóimeála PCBA:

1. Teacht isteach taise ag an gcónascaire → Pota acomhal an chónascaire, bain úsáid as nascóirí séalaithe

2. Altanna sádrála scáinte ar eilimintí SMT → Bain úsáid as PCB solúbtha, cuir fo-líonadh eapocsa leis

3. Díchúpláil neamhleor ar ráillí cumhachta → Cuir toilleoir mórchóir 1000μF leis, díchúpláil 100μF + 100nF le haghaidh iarnród LNA

4. Tiúnadh scagaire pasbhanna bochta → Bain úsáid as comhpháirteanna lamháltais 1%, fíoraigh le hanailíseoir líonra

Cén Fáth Roghnaigh Linn - Beachtas Meaitseála le Riachtanais Sonar PCBA Iascaireachta

Tá ár n-acmhainní tógtha againn go sonrach chun aghaidh a thabhairt ar na dúshláin uathúla a bhaineann le déantúsaíocht leictreonaic mara:

1. Próisis um Chosaint Taise Aibí

Is iad creimeadh spraeála salainn agus iontráil taise na príomhdhúshláin i dtimpeallachtaí mara. Cuirimid roghanna brataithe comhréireacha aicrileach, silicón agus úireatán ar fáil le spraeáil roghnaíoch (seachaint chruinn na limistéar cónascaire) agus rianaire fluaraiseacha UV le haghaidh iniúchta éasca – ag comhlíonadh na gceanglas cosanta IP68 le haghaidh tionóil trasducer.

2. PCB Solúbtha agus Cumas Déantúsaíochta Rigid-Flex

Úsáideann trasducers iascaireachta ard-deireadh níos mó réitigh eilimint piezoelectric PCB + SMT solúbtha. Tacaímid le déantúsaíocht PCB solúbtha (polyimide/PET) agus bord dolúbtha-flex - a chumasaíonn suíomh beacht eagair, comhoiriúnacht tithíochta cuartha, agus méid iomlán laghdaithe.

3. Seirbhís Aon-Stad Turnkey – Laghdú Comhordaithe Forchostais

Ó dhéantúsaíocht PCB → foinsiú comhpháirteanna → SMT/DIP cóimeála → ríomhchlárú → tástáil fheidhmiúil → sciath comhréireach → cóimeáil úmacha sreinge → cóimeáil táirge críochnaithe, críochnaítear na próisis go léir intí, ag íoslaghdú costais chomhordaithe il-díoltóra agus rioscaí cáilíochta.

4. Cumais Chuimsitheacha Tástála agus Bailíochtaithe

Feistithe le 2 sheomra tástála aosaithe, 2 sheomra tástála teocht ard/íseal, agus raon leathan uirlisí tástála gairmiúla, is féidir linn:

• Tástáil Chuarda (TFC)

• Tástáil rothaíocht theirmeach (-40°C go +85°C)

• Tástáil spraeála salann

• Tástáil turraing teochta

• Tástáil fheidhmiúil (lena n-áirítear bailíochtú lasc T/R, tástáil urláir torainn)

5. Tacaíocht Imleabhar Solúbtha

Sáraíonn cumas táirgthe bliantúil PCBA 1.5 milliún aonad, agus tacaíocht á tabhairt do ritheanna píolótach ar líon beag gan aon MOQ – aistriú gan uaim ó fhíorú fréamhshamhail go olltáirgeadh.

Ár gCáilíochtaí

• Bunaithe : 2011

• Achar Monarcha: 3,000+ méadar cearnach

• Innealtóirí T&F: 20

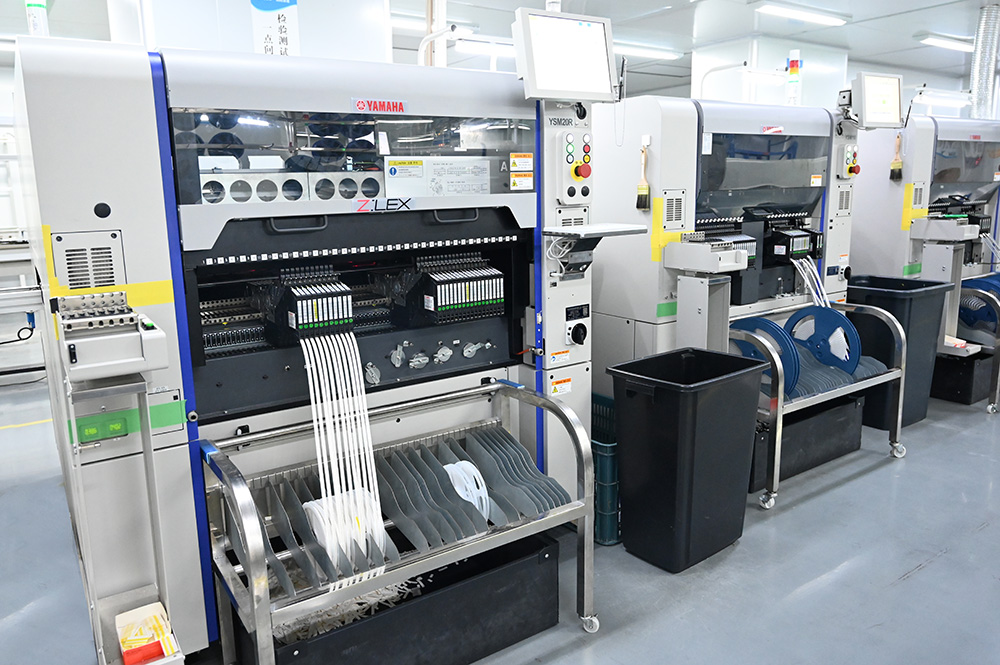

• Línte Táirgthe SMT: 6

• Línte Tionóil DIP: 4

• Línte Tionóil Táirge Críochnaithe: 2

• Córas Cáilíochta: ISO 9001: 2015 deimhnithe, comhlíontach IPC-610E

• Margaí Easpórtála: Meiriceá Thuaidh, Meiriceá Theas, an Eoraip, an Áise, an Aigéine
