Cur síos ar an Táirge

Conas clogad Fás Gruaige PCBA a thógáil?

Ó bunaíodh é i 2011, tá Unixplore Electronics tiomanta do dhearadh agus do mhonarú ardchaighdeáinClogad Fás Gruaige PCBAsi bhfoirm cineál táirgeachta OEM agus ODM.

Ag tógáil clogad fás gruaige Éilíonn PCBA eolas ar innealtóireacht leictreonaice agus comhpháirteanna sonracha. Seo roinnt céimeanna ginearálta a chabhróidh leat tosú:

Bailigh na comhpháirteanna agus na huirlisí riachtanacha:Beidh comhpháirteanna cosúil le micrea-rialaitheoirí, ciorcaid bhainistíochta cumhachta, braiteoirí agus soilse stiúir uait. Beidh bogearraí dearaidh PCB, uirlisí sádrála agus printéir 3D ag teastáil uait freisin.

Dear fréamhshamhail an clogad:Ag baint úsáide as printéir 3D, dear an clogad, ag cuimhneamh ar shocrúchán comhpháirteanna mar stiúir, braiteoirí agus micrea-rialaitheoirí.

Dear scéimre an chiorcaid:Bain úsáid as bogearraí dearaidh PCB chun léaráid scéimreach ciorcaid a chruthú. Cuimseoidh sé seo na comhpháirteanna éagsúla a bhaineann le teiripe léasair a tháirgeadh a chothaíonn fás gruaige.

Leagan amach an PCB:Tar éis an léaráid scéimeach a chruthú, bain úsáid as na bogearraí dearaidh PCB céanna chun na comhpháirteanna a leagan amach ar an mbord PCB.

Déan an PCB:Seol do chomhad dearaidh PCB chuig monaróir nó déantúsóir PCB.

sádráil na comhpháirteanna:Tar éis an PCB lom a fháil, sádráil na comhpháirteanna air.

Tástáil an PCBA:Nuair a bheidh an tionól PCB críochnaithe, déan é a thástáil chun a chinntiú go bhfuil sé ag obair i gceart.

Suiteáil an PCBA isteach sa chlogad:Feistigh an cóimeáil PCB ina chlogad plaisteach, agus cinntigh go bhfuil naisc an chláir chiorcaid slán.

Tástáil an clogad:Ceangail an clogad le foinse cumhachta agus tástáil feidhmiúlacht an fheiste.

Soláthraíonn Unixplore seirbhís aon-stad do do chuidEMSagusTionól PCBtionscadail. Ná bíodh drogall ort teagmháil a dhéanamh linn le haghaidh do fhoirgneamh boird, is féidir linn luachan a dhéanamh i 24 uair an chloig tar éis dúinn do chuid a fháilComhad GerberagusLiosta BOM!

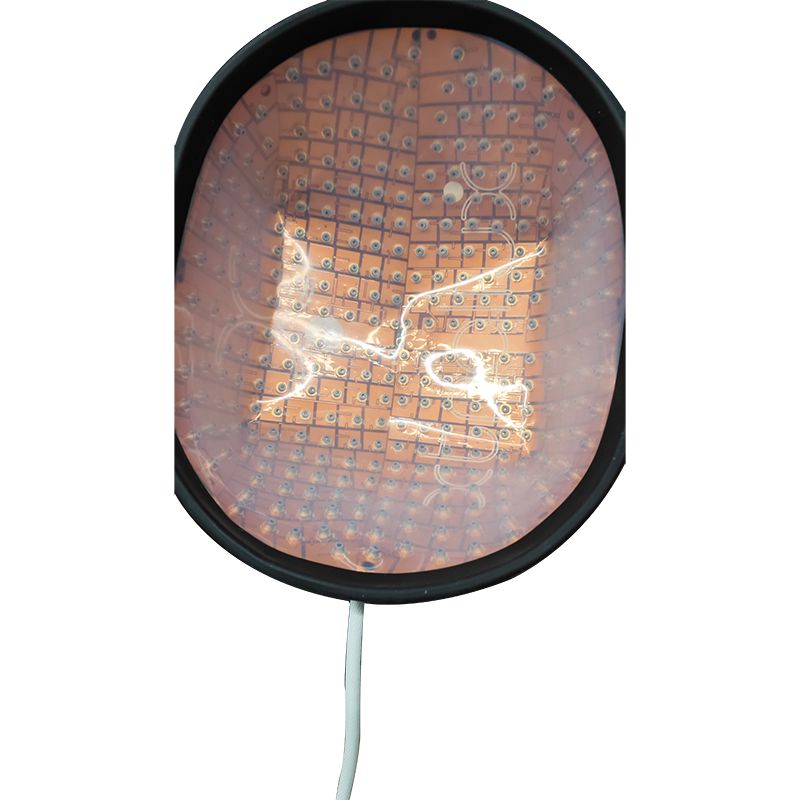

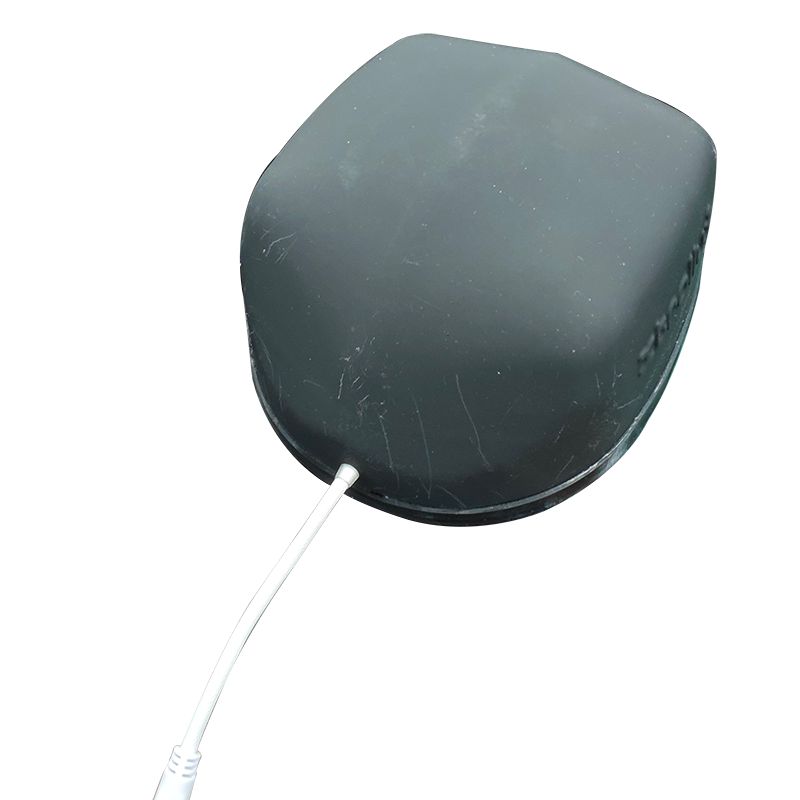

Gruaige Grow Clogaid Monarú PCBA

* Comhad Gerber agus liosta BOM curtha ar fáil ag an gcliant
* PCB Bán déanta, comhpháirteanna ceannaithe againn
* Monarú PCB le páirteanna cóimeáilte go hiomlán
* Feidhm 100% Tástáilte ceart go leor roimh é a sheoladh
* RoHS comhlíontach, próiseas déantúsaíochta saor ó Luaidhe
* Seachadadh tapa, le pacáiste neamhspleách ESD
* Seirbhís déantúsaíochta leictreonach aon stad le haghaidh dearadh PCB, leagan amach PCB, monarú PCB, soláthar comhpháirteanna, tionól PCB SMT agus DIP, ríomhchlárú IC, tástáil feidhme, pacáistiú agus seachadadh

Unixplore PCB & Cumas Tionóil PCB

Paraiméadar	Cumas
Sraitheanna	1-40 sraitheanna
Cineál Tionóil	Trí-Pholl (THT), Dromchla Mount (SMT), Measctha (THT+SMT)
Íosmhéid Comhpháirte	0201(01005 méadrach)
Uasmhéid Comhpháirte	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Cineálacha Pacáiste Comhpháirte	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Íospháirc Pad	0.5 mm (20 míle) le haghaidh QFP, QFN, 0.8 mm (32 mil) do BGA
Leithead Rian Íosta	0.10 mm (4 míle)
Imréiteach Rian Íosta	0.10 mm (4 míle)
Íosmhéid Druileála	0.15 mm (6 míle)
Uasmhéid Boird	18 in x 24 in (457 mm x 610 mm)
Tiús an Bhoird	Ó 0.0078 in (0.2 mm) Chun 0.236 in (6 mm)
Ábhar an Bhoird	CEM-3, FR-2, FR-4, Ard-Tg, HDI, Alúmanam, Ard-Minicíocht, FPC, Rigid-Flex, Rogers, etc.
Críochnaigh Dromchla	OSP, HASL, Flash Gold, ENIG, Finger Óir, etc.
Cineál Greamaigh Soilire	Luaidhe nó Saor ó Luaidhe
Tiús Copar	0.5OZ - 5 OZ
Próiseas Tionóil	Sádráil Reflow, Sádráil Tonn, Sádráil Láimhe
Modhanna Cigireachta	Cigireacht Uathoibríoch Optúil (AOI), X-gha, Amharciniúchadh
Modhanna Tástála In-Tí	Tástáil Feidhme, Tástáil Tóraithe, Tástáil Aosaithe, Tástáil Teocht Ard agus Íseal
Am Slánúcháin	Sampláil: 24 uair go 7 lá, Rith Aifreann: 10 - 30 lá
Caighdeáin Tionóil PCB	ISO9001:2015; ROHS, UL 94V0, rang IPC-610E ll

Seirbhís EMS Breisluacha Unixplore

● Seirbhís réamhchláraithe IC le comhad i bhformáid deHEX,ELFagusARAID.
● Daingneán tástála Feidhm PCBA Hair Grow Helmet saincheaptha de réir riachtanais tástála an chliaint
● Seirbhís tógála bosca lena n-áirítear múnla cáis plaisteacha & miotail agus táirgeadh páirteach
● Sciath comhréireach lena n-áirítear sciath laicir roghnach, potáil roisín eapocsa
● Úim sreang agus cóimeáil cábla
● Tionól táirge críochnaithe lena n-áirítear bosca, scáileán, lasc membrane, lipéadú agus cartán saincheaptha nó pacáil bosca miondíola.
● Tá tástálacha tríú páirtí éagsúla le haghaidh PCBA ar fáil ach iad a iarraidh
● Cúnamh Deimhniú Táirge

Nós Imeachta Táirgthe PCBA
