PCBA Gluaisteán: Innealtóireacht Chórasach ó Philéir Iontaofachta go Déantúsaíocht Neamhfhabht

Tá an gluaisteán nua-aimseartha ag athrú go mór ó "táirge meicniúil" go "teirminéal soghluaiste Chliste." San éabhlóid seo, tá Comhthionól an Bhoird Chuarda Clóbhuailte (PCBA) - mar iompróir fisiceach agus croí idirnasc leictreach na nAonad Rialaithe Leictreonaí (ECUanna) - ina chinnteoir ríthábhachtach maidir le feidhmíocht feithicle, sábháilteacht agus teorainneacha feidhmiúla. Murab ionann agus leictreonaic tomhaltóra,Gluaisteán PCBAFeidhmíonn sé i dtimpeallacht mhór arb iad is sainairíonna teocht ard, timthriall teirmeach dian, creathadh dian, taise, agus cur isteach leictreamaighnéadach. Dá bhrí sin is ionann a dhearadh agus a mhonarú agus córas dian eolaíoch a chuimsíonn roghnú comhpháirteanna, rialú próisis, agus inrianaitheacht cáilíochta saolré iomlán.

I. Caighdeáin Dhéine Barrleibhéil: An Móta Cáilíochta arna Thógáil ag AEC-Q agus IATF 16949

Ní eascraíonn iontaofacht PCBA feithicleach as athneartú ag céim amháin, ach tá sé fréamhaithe i gcóras caighdeánaithe éigeantach ón mbarr anuas. Ina measc seo, is iad an tsraith AEC-Q agus an córas bainistíochta cáilíochta IATF 16949 an dá bhunchloch.

Soláthraíonn na caighdeáin AEC-Q, a bhunaigh an Chomhairle Leictreonaic Feithicleach, sonraíochtaí deimhnithe comhpháirteanna le tairseacha tástála déine do chineálacha éagsúla comhpháirteanna. Mar shampla, díríonn AEC-Q100 ar chiorcaid iomlánaithe (ICanna), ag iarraidh orthu pas a fháil i dtrialacha amhail rothaíocht teochta, leictrimhimirce, agus anailís teipe. Dírítear ar AEC-Q200 comhpháirteanna éighníomhacha (toilleoirí, friotóirí, etc.), á gcur faoi réir tástálacha turrainge teirmeach, taise agus creathadh chun a chinntiú go bhfanann a bhfeidhmíocht cobhsaí thar raon teochta leathan ó -40 ° C go + 125 ° C (agus níos faide anonn). Tá bacainní suntasacha roimh aon chomhpháirt nár éirigh léi deimhniú AEC-Q a iontráil i slabhraí soláthair na ngluaisteán príomhshrutha.

Ar leibhéal an chórais déantúsaíochta, tá IATF 16949:2016 tagtha in ionad ISO/TS 16949 mar an t-aon chaighdeán bainistíochta cáilíochta do thionscal na ngluaisteán. Is é a shainordú lárnach cur chun feidhme éigeantach na gcúig chroí-uirlisí (APQP, PPAP, FMEA, MSA, SPC) chun ailtireacht cháilíochta lúb dúnta a bhunú. Go sonrach:

• Teastaíonn léirmheasanna DFM (Dearadh le haghaidh Déantúsaíochta) ag APQP (Pleanáil Ardchaighdeáin Táirge) ag an gcéim deartha chun lochtanna féideartha a sheachaint go réamhghníomhach, ar nós “tombstoning” de 0201 comhpháirteanna beaga nó lochtanna dearaidh ceapa BGA (Ball Grid Eagar).

• Ordaíonn PPAP (Próiseas Formheasa Páirteanna Táirgthe) nach mór go mbeadh ≥ 1.67 san Innéacs um Chumas Próisis (Cpk) do shaintréithe Criticiúla go Cáilíocht (CTQ), rud a chiallaíonn go gcaithfidh cumas an phróisis dul thar na caighdeáin ghinearálta tionsclaíochta.

• Déanann FMEA (Mód Teip agus Anailís Éifeachtaí) measúnú córasach ar an Uimhir Tosaíochta Riosca (RPN) de mhodhanna teipe féideartha i línte SMT (Surface Mount Technology) - amhail greamaigh sádrála neamhleor nó folús BGA - agus forfheidhmíonn sé gníomhartha ceartaitheacha éigeantacha le haghaidh míreanna ard-RPN.

Dearbhú Dé-Dhearaidh agus Próisis: Aghaidh a thabhairt ar Dhúshláin Theirmeacha, Mheicniúla agus Cheimiceacha

Díríonn na dúshláin fhisiceacha atá os comhair PCBA feithicleach ar thrí réimse: bainistíocht theirmeach, strus meicniúil, agus creimeadh comhshaoil. Éilíonn sé seo nuálaíocht chomhoibríoch i bpróisis dearaidh agus déantúsaíochta araon.

1. Bainistíocht Teirmeach agus Roghnú Ábhar Caithfidh PCBAnna atá suite in aice le hurranna innill nó pacáistí ceallraí cumhachta teocht ard fada a sheasamh. Chun teipeanna teirmeacha a mhaolú, tugann dearthóirí tús áite d’fhoshraitheanna a bhfuil ábhair ard Tg (teocht thrasdultach ghloine ≥ 170°C) FR-4 nó polaimíd iontu, rud a chuireann cosc ​​ar an PCB a mhaolú agus a dhífhoirmiú faoi theas. I gcás comhpháirteanna ardchumhachta, tugtar isteach viasanna teirmeacha in éineacht le linnte teasa chun cosáin diomailt teasa a bharrfheabhsú. Ina theannta sin, tairiscíonn bratuithe plasma PECVD (Stiliúchán Gaile Ceimiceach Feabhsaithe Plasma) - atá trédhearcach go teirmeach - cosaint ar leibhéal móilíneach gan bac a chur ar dhiomailt teasa, rud a fhágann go bhfuil siad thar a bheith oiriúnach d’fheidhmchláir dhlútha ardchumhachta ar nós rialtóirí fearainn.

2. Cosaint Chreathadh Meicniúla agus Neartú Nasc Is é creathadh príomhchúis le teip tuirse comhpháirteach solder. Leanann treoirlínte dearaidh prionsabail DFM: seachain comhpháirteanna móra troma a chur i gcriosanna strus-tiúchana, agus tosaíocht a thabhairt do SMT comhpháirteanna thar pholl chun strus comhpháirteach sádrála a laghdú. I gcás pacáistí BGA atá i mbaol creathadh, cuirtear an próiseas Fo-líonta i bhfeidhm—an bhearna faoin sliseanna a líonadh le greamachán chun strus a dháileadh—a chur i bhfeidhm. Féadann sé seo iontaofacht tionchair a fheabhsú trí roinnt orduithe méide. Ina theannta sin, soláthraíonn caighdeáin preasfheistithe amhail IPC-9797A sonraíochtaí maidir le hiontaofacht cónascaire faoi thimpeallachtaí creathadh.

3. Cumhdach Comhfhoirmiúil agus Cosaint Creimeadh Cuireann taise, spraeáil salainn, agus truailleáin cheimiceacha bagairtí creimeadh fadtéarmacha ar PCBA. Is gnáthchleachtas é cur i bhfeidhm roghnach brataithe comhréireach. Mar sin féin, le haghaidh braiteoirí nó naisc chomhartha ard-minicíochta, féadfaidh bratuithe traidisiúnta difear a dhéanamh ar shláine na comhartha nó friotaíocht teirmeach a chur leis. I gcásanna den sórt sin, cuireann bratuithe leibhéal móilíneach atá bunaithe ar nanaitheicneolaíocht (m.sh., bratuithe plasma ó P2i) réiteach níos fearr ar fáil, a sholáthraíonn cosaint frith-chomhdhlúthúcháin gan tréithe an bhacainn a athrú. I gcás réigiúin ard-dlúis BGA, táthar ag brath ar AXI (Cigireacht Uath-X-ghathaithe) chun monatóireacht a dhéanamh ar rátaí folmhaithe sádrála (go hiondúil <25%) chun cosc ​​a chur ar fholmha ó bheith ina mbunús creimeadh nó iomadú crack.

Déantúsaíocht Neamh-Lochnaimh: SPI 3D Lúb Dúnta go Inrianaitheacht Iomlán MES

Is é príomhchuspóir déantúsaíochta PCBA feithicleach cur chuige "Zero Defect." Baintear an sprioc seo amach trí chigireacht an-uathoibrithe agus rialú próisis fíor-ama.

Sa chéim chriticiúil SMT — priontáil ghreamú solder — léiríonn staitisticí go dtagann 60%–70% de lochtanna ó chlaonta priontála. Chun aghaidh a thabhairt air seo, glacann príomhlínte táirgeachta SPI 3D (Cigireacht ar Ghreamú Sádrála Tríthoiseach) mar aon le córas aiseolais lúb dúnta atá nasctha leis an printéir. Nuair a bhraitheann SPI diall treochta i méid greamaigh solder nó airde, déanann an córas brú squeegee nó luas scaoileadh stionsal a mhionchoigeartú go huathoibríoch gan idirghabháil láimhe. Coinníonn an mheicníocht seo an Cpk de pharaiméadair chriticiúla go cobhsaí os cionn 1.67. Sna céimeanna ina dhiaidh sin:

• Gabhann AOI (Cigireacht Uathoibríoch Optúil) lochtanna amhairc amhail aistrithe comhpháirteanna agus idirlinne.

• Úsáideann TFC (Tástáil Inchiorcaid) teagmhálaithe taiscéalaithe chun scagadh tapa a dhéanamh le haghaidh lochtanna leictreacha amhail shorts agus lamháltais friotaíochta.

• Insamhladh FCT (Tástáil Ciorcaid Feidhme) dálaí oibríochta sa saol fíor (m.sh., luaineachtaí cumhachta 12V/24V) chun sláine feidhme PCBA a fhíorú.

Go ríthábhachtach, tá inrianaitheacht cheann go ceann doshannta. Mar atá sainordaithe ag IATF 16949, ceanglaíonn an Córas Forghníomhaithe Déantúsaíochta (MES) uimhir bhaisc gach comhpháirt, paraiméadair socrúcháin, próifílí teochta reflow, agus fiú íomhánna X-ghathaithe le AitheantasÚsáideora uathúil greanta léasair an PCBA. I gcás teip réimse, is féidir an stair táirgthe iomlán a aisghabháil laistigh de 60 soicind, rud a chumasaíonn srianadh beacht agus anailís fhréamhchúis. Tá an cumas inrianaitheachta seo ag éirí níos ríthábhachtach freisin chun tacú le rialacháin "Ceart ar Dheisiú".

Srathú Feidhmchláir agus Comhtháthú Córais

Cuimsíonn feidhmchláir ghluaisteán PCBA ilfhearann, ó rialú coirp agus powertrain go cockpits cliste agus tiomáint uathrialach. Forchuireann gach cás tosaíochtaí ar leith:

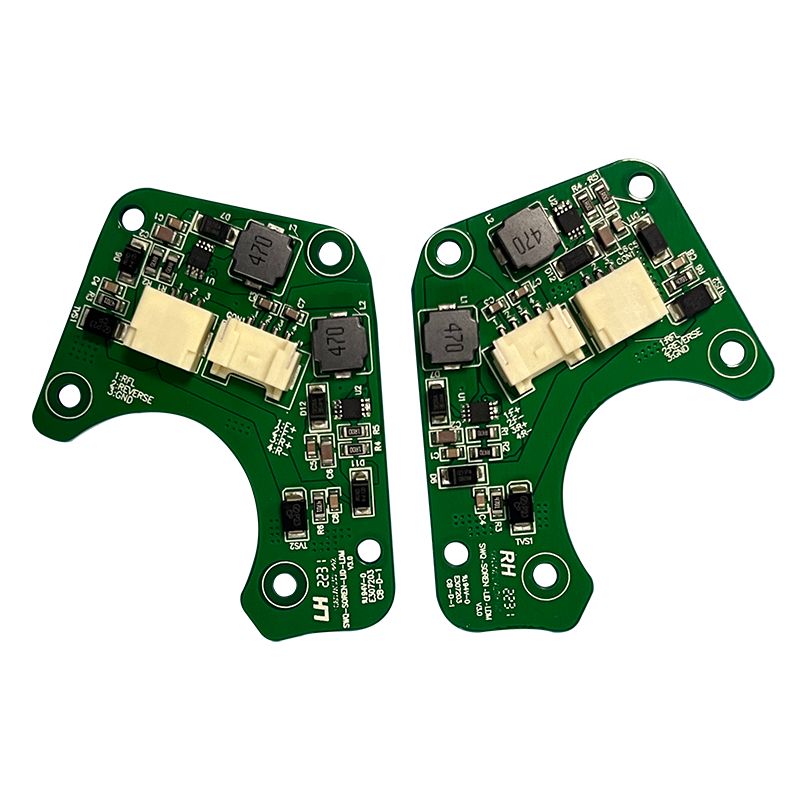

• Fearann ​​Coirp (BCM, Modúl Rialaithe Coirp): Leagtar béim ar rialú I/O agus tomhaltas ísealchumhachta, le híogaireacht costais a éilíonn bearta cosanta cothroma.

• Fearainn Powertrain agus Sábháilteachta (ABS/ESP, Córas Coscánaithe Frithghlasa/Clár Cobhsaíochta Leictreonaí): Tá luas freagartha an-ard agus lamháltas timpeallachta an-ard ag teastáil, rud a éilíonn ICanna ard-ghrád AEC-Q100 agus dearadh athneartaithe iomarcaíochta.

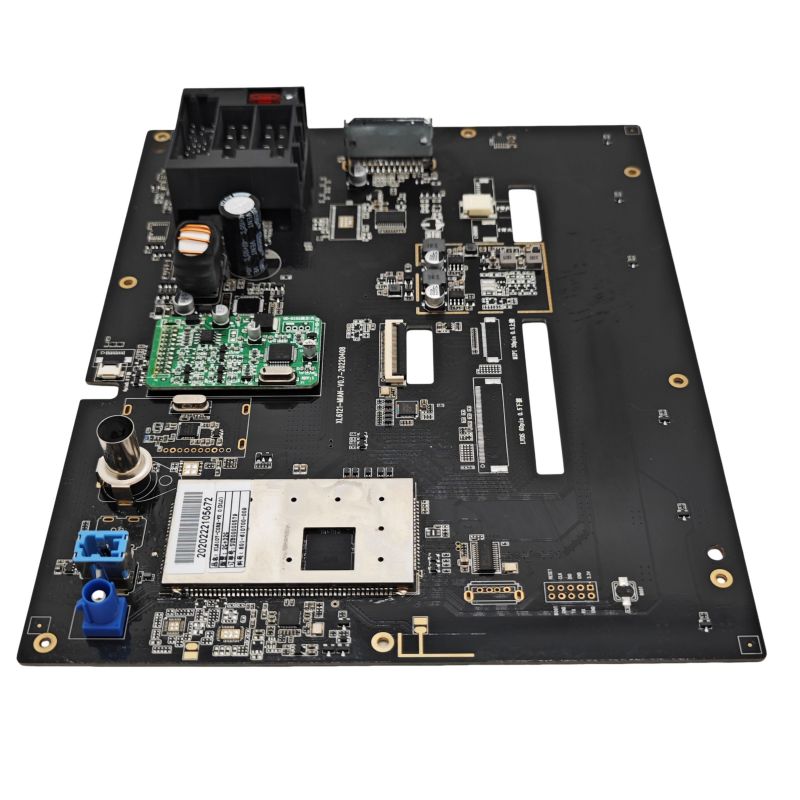

• Fearann ​​Faisnéise: Tugann tús áite do tharchur comhartha ardluais (m.sh., HDMI, LVDS) agus comhoiriúnacht leictreamaighnéadach (EMC), ag úsáid go minic HDI (Idirnascadh Ard-Dlúis) nó dochta-flex teicneolaíochtaí chun sláine an chomhartha a bharrfheabhsú.

Gluaisteán PCBAis eolaíocht na cinntinne é, go bunúsach. Bunaíonn sé caighdeáin déine trí AEC-Q agus IATF 16949 chun géinte iontaofa a scagadh ag an bhfoinse; cuireann sé crua-earraí le hathléimneacht in aghaidh timpeallachtaí crua trí dhearaí agus próisis speisialaithe a dhíríonn ar theas, ar chreathadh agus ar chreimeadh; agus glasann sé comhsheasmhacht próisis gar-nialais i olltáirgeadh trí lúb dúnta SPC, iniúchadh AOI/X-gha, agus inrianaitheacht MES. De réir mar a athraíonn ailtireachtaí feithicleach E/E (Leictreach/Leictreonach) i dtreo ardáin ríomhaireachta lárnacha, ní mór don PCBA ní amháin freastal ar dhlúis ríomhaireachta níos airde ach freisin intuarthacht iomarcaíochta agus teipe a bhaint amach laistigh den chreat sábháilteachta feidhme (ISO 26262). Leanann nuálaíocht teicneolaíochta sa réimse seo le tionscal na ngluaisteán a thiomáint i dtreo dhearcadh níos sábháilte, níos cliste agus níos iontaofa.
