Gaistí Talún agus Smionagar Scriú a Sheachaint: Treoirlínte Deartha do PCBAanna Rialaithe Mótair Ard-Iontaofachta

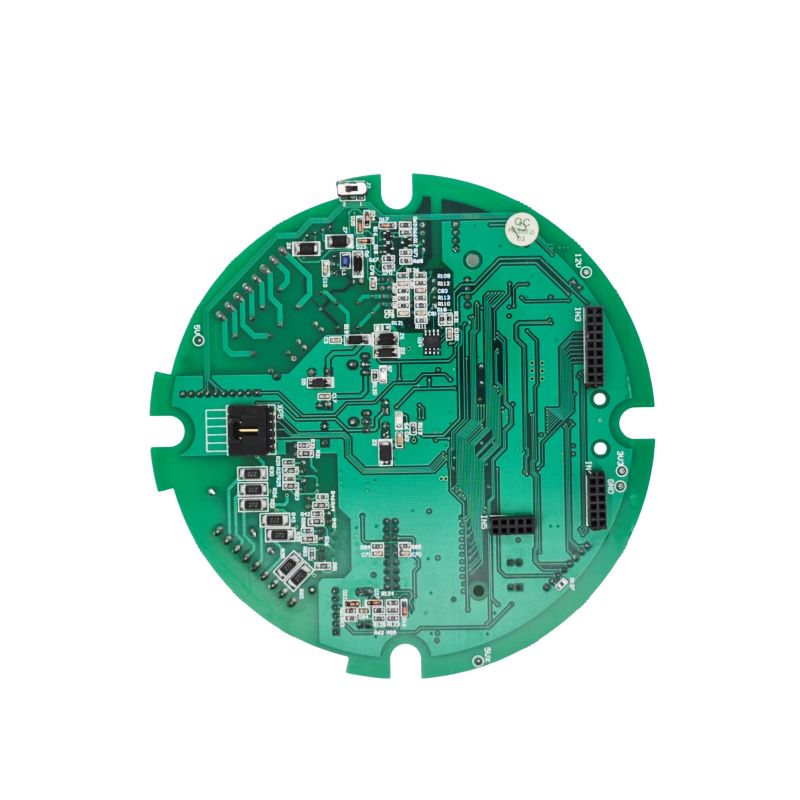

Rialú Mótair PCBA Is é (Tionól an Bhoird Chuarda Clóbhuailte) an cumasóir lárnach de rialú tairiscint beachtas in uathoibriú tionsclaíoch, róbataic, feithiclí nua fuinnimh, agus fearais tí cliste. Comhdhlúthaíonn an treoir phraiticiúil seo príomhléargais ó roghnú ailtireachta, leagan amach PCB, cóimeáil agus fíorú, ag cuidiú le hinnealtóirí agus le bainisteoirí táirgí gaistí coitianta a sheachaint agus aistriú réidh a chinntiú ó fhréamhshamhail go déantúsaíocht ardtoirte.

1. Céim Deartha: Ailtireacht agus Roghnú Comhpháirte

1.1 Réitigh Chustaim vs

Ag tionscnamh an tionscadail, déan measúnú i dtaobh an nglacfar le PCBA saincheaptha nó le modúl caighdeánach atá as an tseilf. Cé go dtabhaíonn PCBA saincheaptha costais tosaigh NRE (Innealtóireacht Neamh-Athfhillteach), cuireann sé ar chumas leas iomlán a bhaint as cineálacha mótair ar leith - mar BLDC, stepper, nó servo - agus spriocanna feidhmíochta beachta (m.sh. cruinneas luais / chasmhóiminte laistigh de ± 0.5%). Tairgeann réitigh saincheaptha freisin éifeachtúlacht comhtháthú córas níos fearr (go minic níos mó ná 95%) agus iontaofacht fhadtéarmach faoi choinníollacha oibriúcháin crua.

1.2 Roghnú Croí-sliseanna agus Topology

• Próiseálaí: Moltar go láidir MCU 32-giotán le forimeallaigh rialaithe mótair tiomnaithe (m.sh., croí ARM Cortex-M4) chun halgartaim atá dian ar ríomhaireacht amhail Rialú Réimse-Dírithe (FOC) a láimhseáil le freagairt fíor-ama.

• Tiománaí agus Céim Cumhachta:

• Le haghaidh dearaí ard-chomhtháthaithe, roghnaigh ICanna tiománaí BLDC lán-chomhtháite (m.sh., sraith TI MCF831xC) a chomhcheanglaíonn tiománaithe geata agus FETanna cumhachta. Déanann sé seo ciorcaid sheachtrach a shimpliú, ach sainordaíonn sé díchúpláil chúramach - ní mór cúig thoilleoir chriticiúla ar a laghad (VM-PGND, CPH-CPL, etc.) a chur in aghaidh na mbileog sonraí chun oibriú cobhsaí a chinntiú.

• Maidir le feidhmchláir ardchumhachta (m.sh., >50A), is fearr MOSFETanna/IGBTanna scoite le tiománaithe tiomnaithe geata. Smaoinigh ar ghairis leathanbhanda (SiC nó GaN) chun minicíochtaí aistrithe níos airde agus caillteanais laghdaithe a bhaint amach.

2. Leagan Amach PCB: An Ealaín um Shochtadh Torainn agus Bainistíocht Teirmeach

Is éard atá i gclár rialaithe mótair ná cóimeáil comhartha measctha agus dianchumhachta. Is é leagan amach bocht an phríomhchúis le teipeanna EMC agus tuairisceáin réimse.

2.1 Straitéis um Scaradh agus Bunú Ciorcaid (Criticiúil)

Riail Órga: Déan talamh cumhachta a leithlisiú go fisiciúil ó thalamh na gcomharthaí.

• Criosú: Roinn an PCB i dtrí réigiún ar leith:

• Crios Noisy: Inverter cumhachta, athsheachadáin, agus lúba geata-tiomáint.

• Crios Digiteach: MCU, comhéadain cumarsáide (CAN, UART, SPI).

• Crios Analógach: Braite reatha/voltais, ionchódóra/réiteora. Coinnigh rianta PWM ard-minicíochta ar shiúl ó chosáin aiseolais analógacha íogaire.

• Feidhmiú Bunús:

• Glac le cur chuige aonphointe talún nó eitleán talún scoilte.

• Ceangail forais dhigiteacha agus analógacha ag pointe amháin in aice le bioráin tagartha an ADC.

• Leithlisigh an talamh cumhachta (nois) agus ceangail é le pointe réalt-talamh an chórais trí chosán íseal-impedance, rud a choscann sruthanna móra neamhbhuan ó chomharthaí rialaithe éillithe.

• Moladh maidir le Cúltaca: Tá clár 4-chiseal oiriúnach nuair a cheadaíonn an buiséad é. Úsáid sraitheanna talún tiomnaithe in aice le taobh an phríomh-chomhpháirte chun cosáin aischuir íseal-ionduchtaithe agus sciathadh dúchasach a sholáthar. Le haghaidh dearaí 2-chiseal, bain úsáid as tuilte talún fairsing agus coinnigh rianta cumhachta chomh gearr agus chomh leathan agus is féidir.

2.2 Lúb Cumhachta agus Diomailt Teirmeach

• Leithead an Rian agus Achar na Lúibe: Caithfidh rianta aschuir bus DC agus trí phas a bheith gearr agus leathan le di/dt ard a sheasamh. Ba cheart go n-oibreodh péirí comhartha tiomána geata comhthreomhar agus gar do na críochfoirt fhoinse MOSFET comhfhreagracha chun ionduchtú seadánacha a íoslaghdú.

• Bainistiú Teirmeach: Bain úsáid as vias teirmeacha chun teas a sheoladh go héifeachtúil ó fheistí cumhachta go plánaí copair istigh nó pillíní teaschiseal bunchiseal. Cuir oscailtí maisc sádrála (copair nochta) ar chosáin ardshrutha chun ceangaltán teasa cúnta a chumasú.

3. Cóimeáil agus Déantúsaíocht: Mionsonraí Criticiúil ar Neamhbhreathnú fós

3.1 Athléimneacht an tSlabhra Soláthair i bPleanáil BOM

Sula gcuirtear BOM (Bill of Materials) i gcrích, déan measúnú riosca soláthair le haghaidh míreanna treoraithe fada amhail MCUanna agus trasghlacadóirí cumarsáide. Nuair is féidir, cuir lorg coise malartacha in oiriúint do phionna sa leagan amach chun stopanna táirgeachta a sheachaint de bharr cur isteach ar sholáthraí aonfhoinse.

3.2 Glaineacht Cheangail Scriú (Mód Teip go Minic ach a Neamhairdítear)

Le linn cóimeála PCBA de rialtóir mótair, is marfóir folaithe é smionagar miotail a iompraítear le scriúnna a chuireann ciorcaid ghearr agus díghrádú inslithe mar thoradh air.

• Riosca: Is féidir le cáithníní miotail ó fhriothálaithe scriúnna creathadh titim ar bhioráin IC ard-dlúis nó idir rianta cóngaracha, rud a fhágann teipeanna eadrannacha nó gearrchiorcaid láithreach ar chumhacht suas.

• Frithbhearta:

• Cuir friothálacha de chineál céime in ionad friothálacha babhla creathadh traidisiúnta chun giniúint cáithníní de bharr cuimilte a íoslaghdú.

• Tabhair isteach stáisiún folúis bhaint deannaigh go díreach roimh chéim an cheangail.

• Bain úsáid as scriúdairí cliste leictreacha le monatóireacht chasmhóiminte agus uillinne fíor-ama chun fo-chasmhóiminte (snámh) nó stripping snáithe a chosc.

4. Tástáil agus Bailíochtú: Thar "An Casadh sé?"

1. Tástáil Feidhme (FCT): Faoi choinníollacha luchtaithe, fíoraigh an t-am freagartha maidir le cosaint róshrutha agus ró-teocht - m.sh., ag cinntiú go spreagtar múchadh an tiománaí laistigh de <10µs. Bailíochtaigh freisin loighic dhinimiciúil dírithe cumhachta le linn tumadh voltais.

2. Comhoiriúnacht Leictreamaighnéadach (EMC) Réamhchomhlíonadh: Is pointí pian coitianta iad astuithe seolta agus radaithe (CE/RE). Má tharlaíonn teipeanna, seiceáil ar dtús an gcuirtear dé-óid TVS atá rátáilte i gceart agus choke mód comónta ag an ionchur cumhachta, agus an ráta slew aistrithe PWM a bharrfheabhsú trí fhriotóirí geata a choigeartú.

3. Iontaofacht Fadtéarmach: Déan rothaíocht theirmeach agus tástálacha reatha leanúnacha chun sláine solder-comhpháirteach agus comhpháirt a dhíorthaítear faoi uasteochtaí comhthimpeallacha a fhíorú.

Iontaofa a dhearadhRialú Mótair PCBAgo bunúsach is comhbhabhtáil triantánach idir feidhmíocht leictreach, teirmidinimic agus comhoiriúnacht leictreamaighnéadach. Cinneann gach cinneadh - ó dheighilt ciorcaid shoiléir agus talamh disciplínithe, go dianrialú glaineachta cóimeála - cobhsaíocht fhadtéarmach an táirge i dtimpeallachtaí tionsclaíocha dúshlánacha. Trí na straitéisí a leagtar amach sa treoir seo a chur i bhfeidhm, is féidir leat rátaí teipe a laghdú go suntasach, timthriallta forbartha a ghiorrú, agus stóinseacht iomlán do chórais rialaithe mótair a fheabhsú.
