An Freagra Gearr: Braitheann sé ar d'Iarratas

Le 20 bliain de thaithí i leictreonaic cumhachta agus anailís teip ar fud thiomáineann tionsclaíocha, rialaitheoirí EV, agus córais servo, tá doiciméadaithe agam conas a dhéanann cinntí sádrála iontaofacht rialaithe mótair nó a bhriseann. Soláthraíonn an treoir seo sonraí innealtóireachta, táblaí comparáideacha, agus moltaí a ndearnadh tástáil allamuigh orthu.

Tá sádráil gan luaidhe éigeantach don chuid is mó de tháirgí rialaithe mótair tráchtála a sheoltar chuig margaí rialaithe (AE, an tSín, an Chóiré). Mar sin féin, tá díolúintí ann maidir le feidhmchláir faoi chochall feithicleach, aeraspáis, agus tiomántáin thionsclaíocha áirithe a sháraíonn iontaofacht na ceanglais rialála.

Difríochtaí Teicniúla: Saighdiúir Luaidhe vs Luaidhe Saor in Aisce

Míníonn tuiscint ar airíonna an ábhair cén fáth a bhfuil tábhacht ag baint leis an gcinneadh seo do PCBAanna rialaithe mótair.

Comhdhéanamh Cóimhiotal & Pointí Leáphointe

Comparáid Iontaofachta Meicniúla

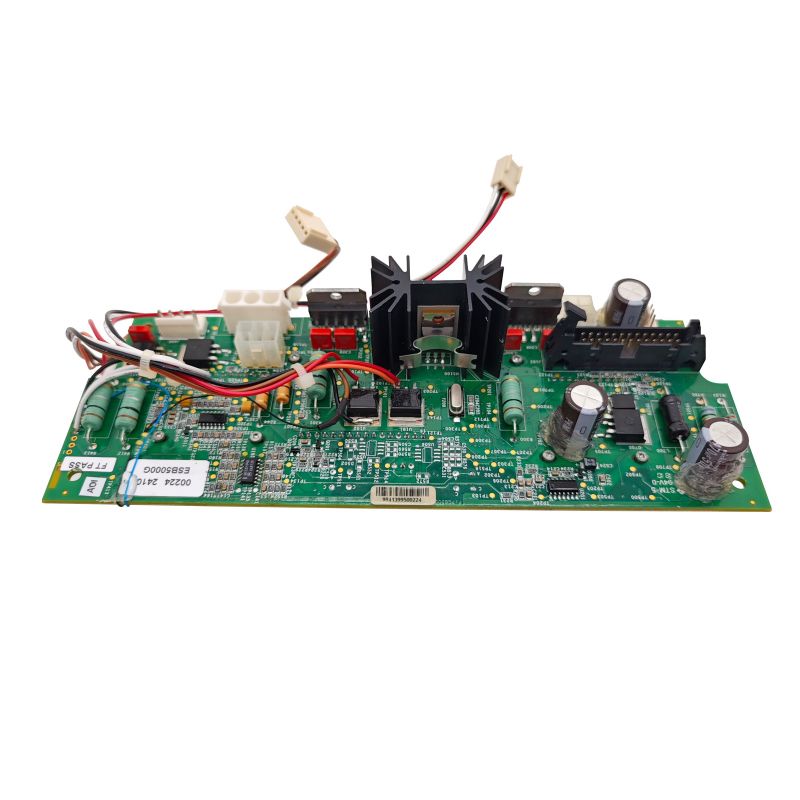

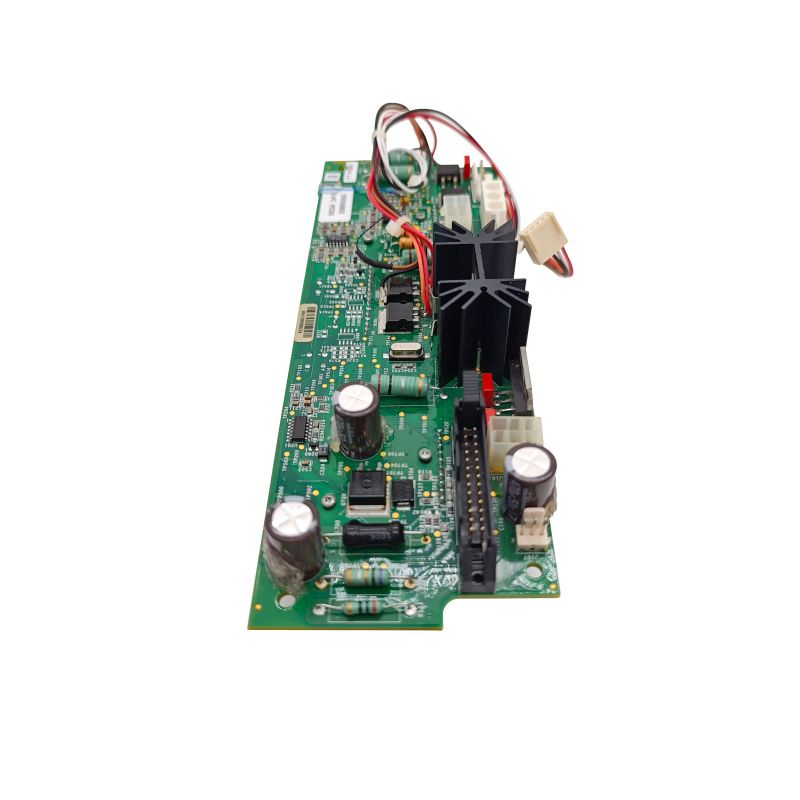

Cén fáth a bhfuil Dúshláin Uathúla Sádrála le sárú ag PCBAanna Mótarrialaithe

Cuireann taithí tionóil rialaithe mótair béim ar an gcuid is mó de PCBanna nach dtagann le chéile riamh. Déanann na trí fhachtóir seo rogha sádrála ríthábhachtach.

1. Timpeallachtaí Chreathadh Ard

Faigheann rialtóirí mótair atá suite go díreach ar chaidéil, ar chomhbhrúiteoirí, nó ar EVanna excitation meicniúil leanúnach. Rinne staidéar doiciméadaithe amháin comparáid idir PCBAanna comhionanna le sádróir luaidhe vs. saor ó luaidhe:

- Tionól faoi stiúir:An chéad teipeanna tar éis 40 uair an chloig de chreathadh randamach 6g (bristeadh cos na comhpháirte)

- Tionól gan luaidhe:Modh teip céanna tar éis ach 4 uair an chloig de chreathadh comhionann

An chúis? Tá insínteacht laghdaithe ag sádróir saor ó luaidhe. Nuair nach féidir leis an alt flexiú, díríonn strus creathadh ar luaidhe an chomhpháirte, rud a fhágann briseadh roimh am.

2. Rothaíocht Theirmeach Extreme

Gineann tiomántáin mhótair teas. Ansin stopann mótair. Ansin tosaíonn siad arís. Rothlaíonn tiomáint thionsclaíoch tipiciúil ó -40°C go +125°C na mílte uair.

Saighdiúir luaidhedéanann sé freastal ar neamhréireanna CTE (comhéifeacht leathnaithe teirmeach) idir comhpháirteanna agus PCB trí insínteacht.

Saighdiúir saor ó luaidhefoirmítear comhdhúile idirmhiotalacha níos tibhe agus níos sobhriste (IMCanna) ag an gcomhéadan. Lagaíonn fás iomarcach IMC an comhéadan agus luathaíonn sé tionscnamh crack.

3. Sruthanna Ard agus Teas Joule

Iompraíonn PCBAanna rialaithe mótair sruthanna leanúnacha ó 5A go 200A+. Bíonn féin-théamh ag gach alt solder ó chaillteanais I²R.

Níl an difríocht bunscoile frithsheasmhacht ach conas a láimhseálann an comhpháirteach strus rothaíochta teirmeach le himeacht ama.

Nuair NÍ MÓR duit Saighdiúir Gan Luaidhe a Úsáid

Ní fhágann ceanglais rialála mórán spáis le rogha sna cásanna seo.

Margaí Comhlíontacha RoHS

Cuireann an AE, an tSín, an Chóiré Theas, agus go leor dlínsí eile srian ar luaidhe sa leictreonaic go 0.1% de réir meáchain d'ábhar aonchineálach. Ní mór do tháirgí a dhíoltar sna margaí seo sádráil saor ó luaidhe a úsáid mura bhfuil díolúine ar leith i gceist.

Rialuithe Mótair Tomhaltóra agus Tráchtála

Fearais tí (meaisíní níocháin, lucht leanúna HVAC, comhbhrúiteoirí cuisniúcháin)

Uirlisí cumhachta le tiomántáin mótair

Rialaitheoirí HVAC tráchtála

Róbataic le haghaidh úsáide neamhthionsclaíoch

Déantúsaíocht Easpórtála-Facing

Má mhonaraíonn tú PCBAanna rialaithe mótair le dáileadh domhanda, má choinnítear línte táirgeachta ar leithligh gan luaidhe agus gan luaidhe cruthaítear castacht fardail agus rioscaí cáilíochta. Is é an rogha phraiticiúil próiseáil aontaithe gan luaidhe.

Cathain is Féidir Leat Saighdiúir Luaidhe a Dhlisteanú (Díolúintí)

Cáilíonn iarratais áirithe le haghaidh díolúintí RoHS nó tagann siad lasmuigh de raon feidhme an rialacháin go hiomlán.

Leictreonaic Feithicleach Faoi Chochall

Díolúine 7(c)-I(bailí trí 2026 ar a laghad) go n-eascródh leictreonaic feithicleach ard-iontaofachta nuair nach bhfuil iontaofacht chruthaithe ag roghanna eile saor ó luaidhe.

Léiríonn sonraí ón saol fíor ó sholáthraithe Sraith-1:

• Léiríonn hailt saor ó luaidhe in aonaid rialaithe inneall tionscnamh crack níos luaithe faoi rothaíocht theirmeach
• Cruthaíonn foirmiú fuisce stáin ar bhailchríocha stáin íona rioscaí gearrchiorcaid in ECUanna séalaithe
• Leanann go leor OEManna feithicleach ar aghaidh ag sonrú solder luaidhe le haghaidh modúil atá ríthábhachtach ó thaobh sábháilteachta de

Aeraspáis agus Míleata

Díolúine iomlán. Níl sádróir saor ó luaidhe ag teastáil le haghaidh feidhmeanna eitlíochta, cosanta nó spáis. Leanann na hearnálacha seo ag baint úsáide as Sn63/Pb37 bunaithe ar na blianta fada de shonraí iontaofachta.

Tiomántáin Mótar Tionsclaíocha (Riachtanais Saoil 10+ Bliain)

Nuair a chaithfidh rialtóir mótair oibriú ar feadh 15+ bliain i monarcha gan aer-oiriúnú (-20 ° C go + 70 ° C comhthimpeallach), is é solder luaidhe an rogha choimeádach fós. Tá na sonraí tuirse teirmeach fadtéarmach le haghaidh saor ó luaidhe sna coinníollacha seo fós ag forbairt.

Trealamh Liachta (Neamh-Inphlandaithe)

Tá díolúintí ann do go leor gléasanna leictreonacha leighis a mbíonn tionchar díreach ag iontaofacht ar shábháilteacht othar.

Páirteanna Deisiúcháin agus Athsholáthair

Ba cheart go n-úsáidfeadh PCBAanna athsholáthair do threalamh sádrála luaidhe atá ann cheana sádróir luaidhe chun comhoiriúnacht mhiotaleolaíochta leis na hailt agus na comhpháirteanna atá ann cheana a choinneáil.

Breithnithe Comhpháirt Chriticiúil le haghaidh Rialú Mótair PCBA

Ní fhulaingt gach cuid teocht sádrála saor ó luaidhe. Teastaíonn aird ar leith ar na cúig chatagóir seo.

1. Comhpháirteanna Teocht-Íogair

Buaicphointí athshreafa saor ó luaidhe ag 245°C go 260°C—i bhfad níos airde ná 220°C go 230°C le luaidhe.

2. Comhpháirteanna le Bailchríocha Pure Stáin

Is féidir le bailchríocha stáin íona (coitianta ar chomhpháirteanna saor ó luaidhe) guairneáin seoltacha a fhás le himeacht ama – riosca ríthábhachtach do rialuithe mótair le spásáil docht comhpháirte.

Straitéisí maolaithe:

- Sonraigh NiPdAu nó bailchríocha stáin-biosmat neamhlonrach in ionad stáin íon

- Cuir sciath comhréireach ar na hailt solder go léir

- Seachain stáin íon ar chomhpháirteanna i limistéir ard-dlúis

3. Fardal de Chomhpháirteanna Luaidhe Reatha

Cruthaítear trí chomhpháirteanna sádrála luaidhe a úsáid (m.sh., luaidhe SnPb-plátáilte) i bpróiseas tionóil saor ó luaidheneamh-chomhoiriúnacht próisis:

Leáíonn bailchríoch an chomhpháirte ag 183°C, ach teastaíonn 245°C+ ón sádráil saor ó luaidhe.

Féadfaidh bailchríoch an chomhpháirte a ocsaídiú nó a dhíscaoileadh roimh na foirmeacha comhpháirteacha solder

Toradh: hailt neamhiontaofa, lochtanna ceann-i-pillow, agus teipeanna páirce

Riail:Bain úsáid as comhpháirteanna atá rátáilte don phróiseas sádrála a mbeidh taithí acu orthu.

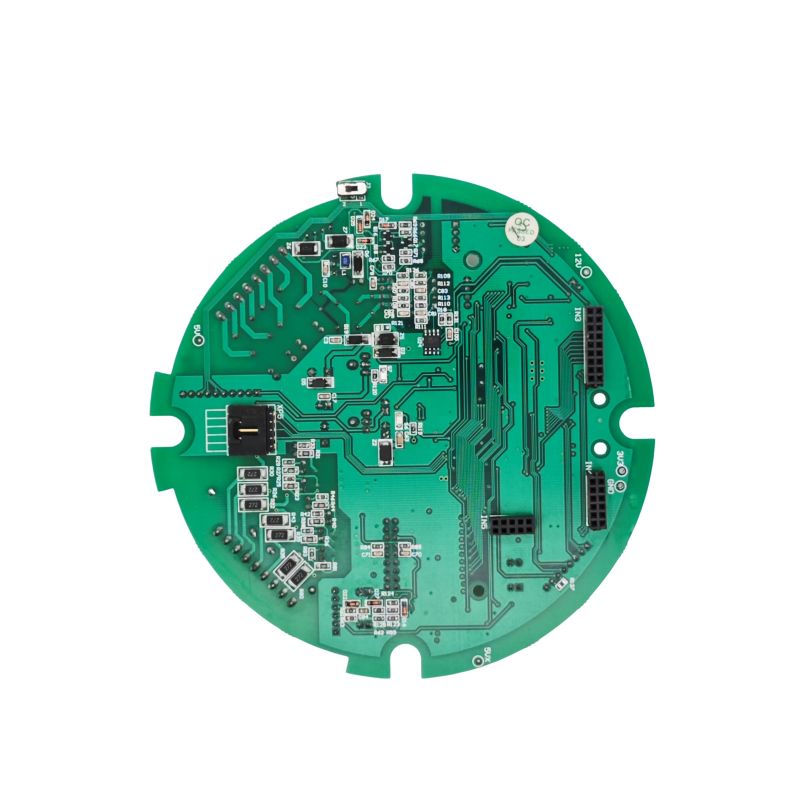

Cleachtais is Fearr maidir le Rialú Mótair Gan Luaidhe PCBA

Má theastaíonn saor ó luaidhe, uasmhéadaíonn na cleachtais seo iontaofacht.

Roghnú Críochnú Dromchla PCB

Moladh:Soláthraíonn ENIG an seilfré fliuchtaithe is fearr agus is faide le haghaidh cóimeála gan luaidhe.

Optamú Próifíl Reflow

Cruthaíonn próifíl athshreabhadh saor ó luaidhe nach bhfuil optamaithe go dona hailt fuar, folúntas agus IMCanna brioscacha.

Maolú Creathadh do Chomhaltaí Gan Luaidhe

Ag cur san áireamh insínteacht laghdaithe saor ó luaidhe i gcreathadh, déan na céimeanna breise seo:

1. Potáil / Clúdach:Líon an t-imfhálú timpeall comhpháirteanna ardmhaise (nascairí, claochladáin, toilleoirí móra) le cumaisc photaí silicone nó úireatán. Aistríonn sé seo strus creathadh ar shiúl ó joints solder.

2. Comhpháirteanna greamaitheacha-nasctha:Bain úsáid as greamachán eapocsa nó silicone faoi fheistí móra dromchla-suite (ionduchtóirí, toilleoirí alúmanaim).

3. Laghdaigh airde neamhshuim na gcomhpháirteanna:Feidhmíonn comhpháirteanna arda le luaidhe fhada mar luamháin chreathadh. Sonraigh comhpháirteanna ísealphróifíle nuair is féidir.

Rialú Mótair Ceisteanna Coitianta PCBA

Anseo thíos tá trí cheist theicniúla ó dhearthóirí tiomána mótair agus innealtóirí déantúsaíochta.

C1: Tá rialtóir mótair feithicle leictreacha á dhearadh agam do sholáthraí feithicleach Sraith-1. An féidir liom sádróir saor ó luaidhe a úsáid?

A:Sea, ach le tástáil cáilíochta suntasach. Úsáideann an chuid is mó de na soláthróirí feithicleacha Sraith-1 sádróir saor ó luaidhe le haghaidh dearaí nua faoi láthair toisc go bhfuil gá le comhlíonadh RoHS le haghaidh feithiclí ar mhargadh an AE. Mar sin féin, tá díolúintí ann do leictreonaic faoi chochall i gcás ina bhfuil sonraí iontaofachta saor ó luaidhe fós neamhiomlán.

Caithfidh na nithe seo a leanas a bheith i do phlean cáilíochta:

Comhairle phraiticiúil:Leanann go leor OEManna feithicleach le sádráil luaidhe a shonrú le haghaidh ECUanna faoi chochall ag baint úsáide as an díolúine RoHS atá ann cheana féin. Pléigh le do chustaiméir sula dtiomnaíonn tú saor ó luaidhe. Má tá sé éigeantach saor ó luaidhe, sonraigh bailchríoch dromchla ENIG agus sciath comhréireach do gach tionóil.

C2: Theip ar mo thiomáint mótair tionsclaíoch tar éis 18 mí le hailt solder scáinte ar na sé MOSFET cumhachta. Úsáideann an tionól sádróir saor ó luaidhe SAC305. Cad a chuaigh mícheart?

A:Is teip tuirse teirmeach clasaiceach é seo. Seo é an t-ord diagnóiseach:

Céim 1 - Scrúdaigh na suíomhanna scoilteanna:Faoi mhicreascóp, féach ar an gcomhéadan idir an luaidhe MOSFET agus an filléad solder. Má ritheann an crack ar feadh an ciseal cumaisc intermetallic (IMC), d'fhás an IMC ró-tiubh le linn reflow.

Céim 2 - Athbhreithnigh do phróifíl reflow:I gcás SAC305, ba cheart go mbeadh an t-am os cionn an leachtais (TAL) idir 60 agus 90 soicind ar a mhéad. Má sháraigh do TAL 120 soicind, féadfaidh tiús CLÉ a bheith níos mó ná 10µm (tosaíonn an crios brittle os cionn 5µm).

Céim 3 - Tomhais an t-ardú teochta ag an eochaircheap draenála MOSFET:Le ceamara infridhearg, tomhas an teocht eochaircheap ag ualach iomlán. Má sháraíonn sé 110 ° C, tá an deilt rothaíochta teirmeach (ΔT) ró-mhór.

Céim 4 - Seiceáil do ghléasadh aonphointe:Bíonn spotaí te ag MOSFETanna cumhachta le pillíní teirmeacha móra (DPAK, D2PAK, TO-263) a bhfuil easpa vias teirmeach acu nó a bhfuil folúntas acu faoi na ceap. X-ghathú na hailt - tá folús níos mó ná 25% d'achar an eochair do-ghlactha.

Ceartúcháin molta (in ord tosaíochta):

1. Laghdaigh ΔT:Cuir heatsink leis nó feabhsaigh sreabhadh an aeir chun pillíní MOSFET a choinneáil faoi bhun 90 ° C faoi lánualach.

2. Cuir vias teirmeach leis:Faoi gach ceap MOSFET, cuir sraith de vias 0.3mm (líonadh agus caipín) chun teas a tharraingt isteach sa phlána talún PCB.

3. Úsáid cóimhiotal íseal-airgid:Smaoinigh ar SAC105 (1% Ag) in ionad SAC305. Méadaíonn ábhar airgid níos ísle insínteacht agus friotaíocht tuirse teirmeach ar chostas an leáphointe beagán níos airde.

4. Pot the MOSFETs:Cuir cumaisc photaí seoltaí teirmeach i bhfeidhm ar na MOSFETanna. Maolaíonn sé seo strus rothaíochta teirmeach agus aistríonn sé teas.

C3: Ní mór dom PCBA rialaithe mótair a dheisiú a d'úsáid sádróir luaidhe ar dtús. An féidir liom sádróir saor ó luaidhe a úsáid le haghaidh deisiúcháin?

A:Go teicniúil tá, ach ní mholtar é. Seo an fáth:

Fadhb 1 - miotalóireacht mheasctha:Ní mheascann sádróir saor ó luaidhe (SAC305) go maith le sádróir luaidhe iarmharach (Sn63/Pb37). Tá leáphointe dothuartha ag an gcóimhiotal a bhíonn mar thoradh air (go hiondúil 190 ° C go 210 ° C) agus cruthaíonn sé hailt lag, gránacha atá seans maith do scoilteadh.

Fadhb 2 - Coimhlint teochta:Chun sádróir saor ó luaidhe a shreabhadh i gceart, teastaíonn tip iarainn sádrála 370°C go 400°C. Is féidir leis an teocht seo:

Delaminate an eochaircheap PCB ón tsubstráit FR4

Damáiste do chomhpháirteanna cóngaracha (go háirithe toilleoirí leictrealaíoch)

Leáigh nascóirí plaisteacha in aice láimhe

Prótacal deisiúcháin molta:

Más gá duit saor ó luaidhe a úsáid ar chlár luaidhe:Bain 100% den sádróir atá ann cheana féin as an limistéar deisiúcháin ag baint úsáide as stáisiún dísoldering i bhfolús. Déan iniúchadh faoi fhormhéadú - éilleoidh aon sádróir luaidhe iarmharach an t-alt nua. Ansin téigh ar aghaidh le sádráil saor ó luaidhe ag 370 ° C le flosc gníomhach.

Maitrís Cinnidh: Luaidhe vs Luaidhe-Saor in Aisce do Rialú Mótair PCBA

Bain úsáid as an tábla seo chun do rogha sádrála a threorú.

Tá sádráil saor ó luaidhe ag teastáil go dlíthiúil don chuid is mó de PCBAanna rialaithe mótair a sheoltar chuig margaí rialaithe. Mar sin féin, cruthaíonn airíonna ábhar cóimhiotail saor ó luaidhe - brittleness níos airde, foirmiú IMC níos tiús, riosca fuisce stáin - fíor-imní iontaofachta in iarratais ard-chreathadh agus timthriallta teirmeach.

Maidir le hiarratais éigeantacha saor ó luaidhe:

Bain úsáid as bailchríoch dromchla ENIG don fhliuchadh is fearr

Rialú próifíl reflow go cúramach (TAL 60-90 soicind, buaic 245-260 ° C)

Cuir potaí nó greamachán le haghaidh comhpháirteanna ardmhaise

Cuir sciath comhréireach i bhfeidhm chun guairneáin stáin a mhaolú

I gcás iarratas a cháilíonn do dhíolúintí (fo-chochall feithicleach, bliain thionsclaíoch 10+, aeraspáis, leighis):

- Tá sádróir luaidhe (Sn63/Pb37) fós mar an gcaighdeán óir iontaofachta

- Is deacair an meascán de insínteacht, friotaíocht creathadh, agus na blianta fada de shonraí réimse a athsholáthar

Le haghaidh deisiúcháin:Meaitseáil an cóimhiotal solder bunaidh. Cruthaíonn miotalóireacht mheasctha joints neamh-intuartha, neamhiontaofa.

Déanann an cinneadh cothromaíocht sa deireadh idir comhlíonadh rialála agus iontaofacht réimse. I gcás táirgí tomhaltóra le saolré ionchais 3-5 bliana, tá saor ó luaidhe aibí agus iontaofa. Le haghaidh rialuithe mótair atá ríthábhachtach don tsábháilteacht nó le saolré fada, lean an díolúine agus bain úsáid as sádróir luaidhe.
