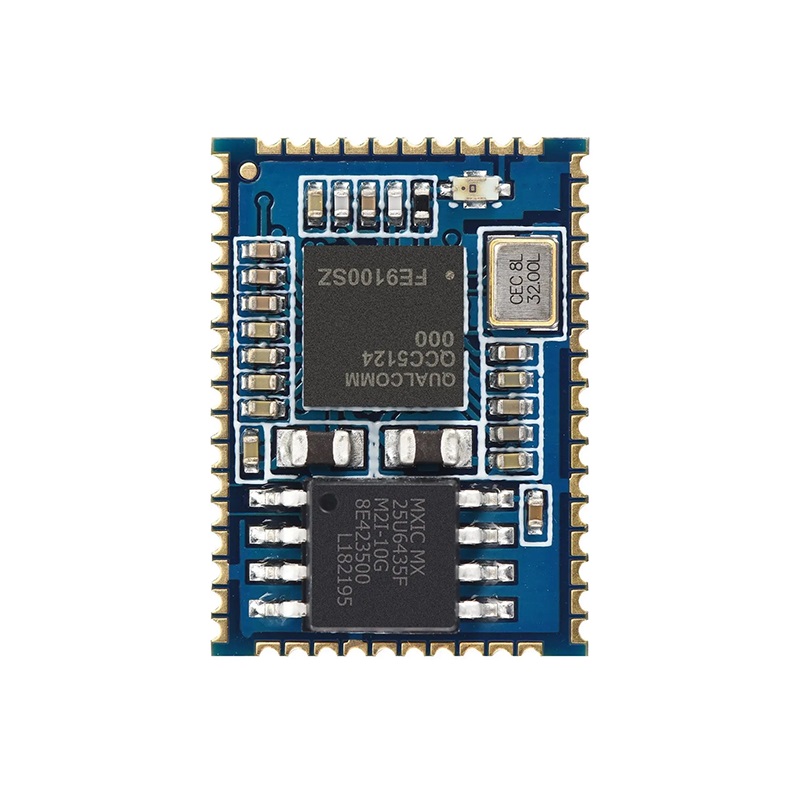

Rc Gluaisteán PCBA

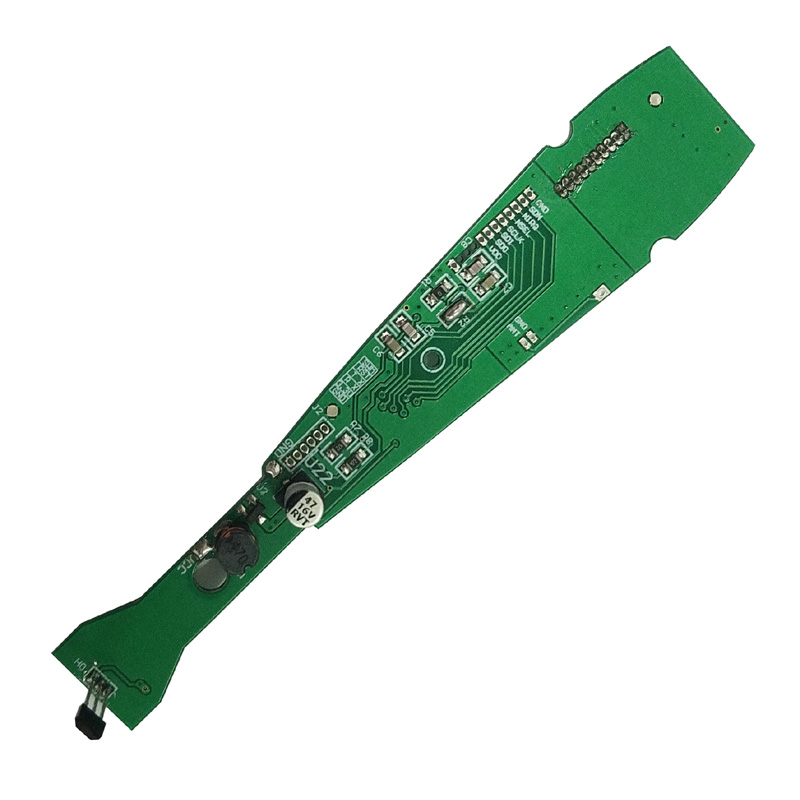

Difreálaithe Lárnach do RC Car PCBA

Ní fheidhmíonn gach dearadh PCBA carr RC go cothrom. Cruthaíonn sé fhachtóir an fíor-difríocht.

Céim an Ghluaisteáin -- Nuair a Theipeann ar Chuid is mó Dearaí

Déantóir difríochta: Úsáideann PCBA carr RC de ghrád caitheamh aimsire tiománaithe MOSFET ard-thaobh agus íseal-taobh le ham marbh ríomhchláraithe. Úsáideann boird bréagán ICanna leath-droichead comhtháite a róthéamh i 2 nóiméad d'úsáid easbhóthair.

Íogaireacht agus Roghnaíocht an Ghlacadóra Raidió

Déantóir difríochta: Cuimsíonn carr RC cáilíochta PCBA LNA ar leith (aimplitheoir íseal-torainn) roimh an glacadóir IC. Cuireann sé seo 15 dB de ghnóthachan gan figiúr táireach torainn, a cheadaíonn rialú ag 300+ méadar.

Difríochtaí Bainistíochta Cumhachta a Bhaineann Leat

Cinneann cobhsaíocht voltais faoi ualach mótair má athshocraíonn an carr RC PCBA le linn luasghéarú crua.

Ionchur agus Rialú Ceallraí

Difríocht chriticiúil: Ní mór don MCU ar charr RC PCBA fanacht beo le linn stallaí mótair a thiteann voltas ceallraí ó 8.4V go 5.0V ar feadh 10 milleasoicind. Úsáid buck-treisiú nó banc mór toilleora (1000 µF íseal-ESC) ar an iarnród 5V.

Feidhmíocht BEC (Cuaird Eliminator Battery).

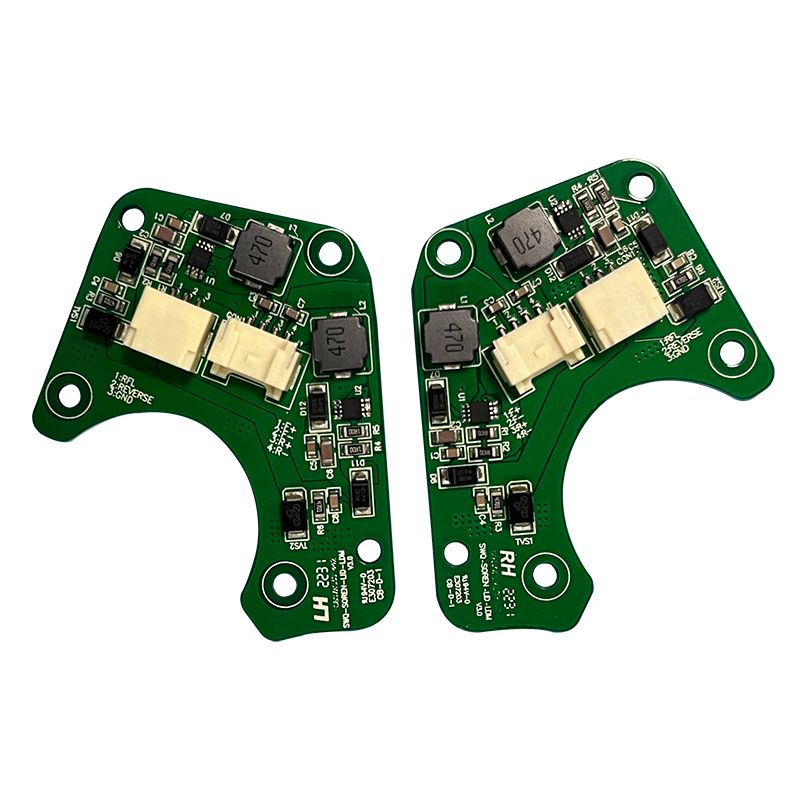

Difríochtaí Leagan Amach agus Sciath

Feidhmíonn an carr RC PCBA taobh istigh de chassis plaisteach le mótair, sreanga, agus giaranna sníomh. Tá torann i ngach áit.

Teicnící Leithlisithe Torainn

Déantóir difríochta: Cuireann PCBA carr RC cáilíochta an t-alt RF in oileán talún ar leith atá ceangailte leis an bpríomhthalamh ag pointe amháin in aice le críochfort diúltach na ceallraí.

Socrúchán Criostail agus Oscillator

- Coinnigh criostail 27 MHz (nó TCXO do 2.4 GHz) 15 mm ar a laghad ó shreanga mótair

- Níl aon rianta digiteacha ag rith faoi chriostail

- Fáinne garda talún timpeall an oscillator (trí stitch gach 2 mm)

- Toilleoirí ualaigh a mheaitseáil leis an tsonraíocht chriostail (±5 pF)

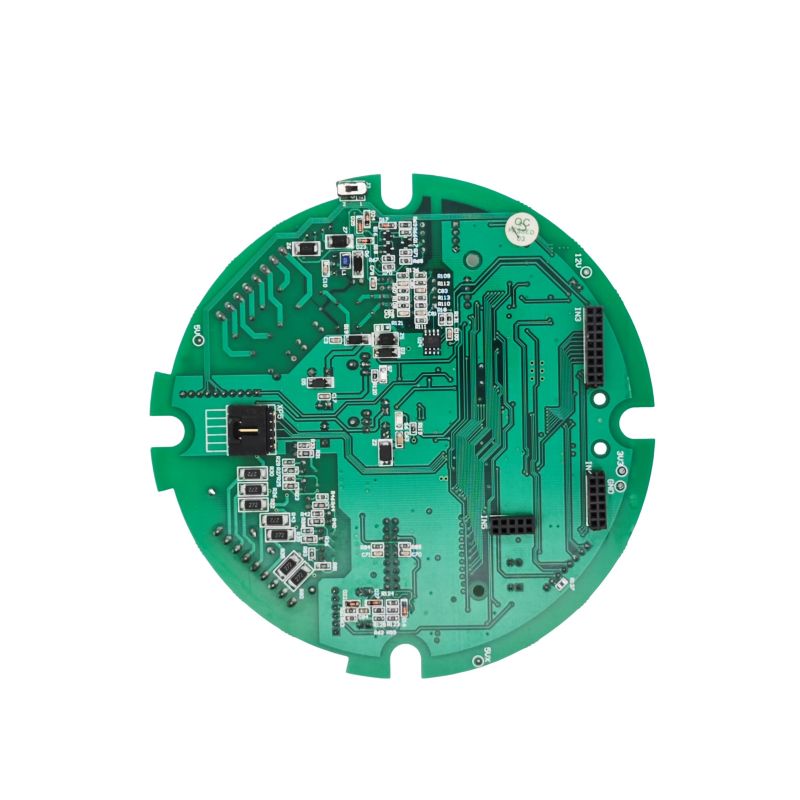

Firmware agus Difríochtaí Lúb Rialaithe

Ní dhéanann crua-earraí amháin difríocht. Scarann ​​an algartam rialaithe gluaisteáin fhreagracha ó na cinn sluggish.

Throttle agus Curves Stiúrtha

Cur i bhfeidhm: Ní mór don charr RC PCBA MCU lúba PID a rith ag 1 kHz ar a laghad. Táirgeann lúba 100 Hz moilliú suntasach. Úsáid Cortex-M4 nó a leithéid le crua-earraí iolrú-charnadh.

Teip Sábháilte agus Teiliméadrachta

- Caillteanas comhartha failsafe-- Socraigh an throttle go nialas tar éis 0.5 soicind gan paicéid ar bith

- Ceallraí íseal gan teip-- Laghdaigh an throttle go 50% ag 6.0V, gearrtha ag 5.5V

- Teiliméadracht roghnach-- Voltas ceallraí, teocht an mhótair, RSSI seolta ar ais chuig an tarchuradóir

Cuireann PCBA carr RC ardchaighdeáin i bhfeidhm go dteipeann ar chrua-earraí (comaradóir ar leithligh) ní hamháin i mbogearraí. Má ghlasáiltear MCU, tarraingíonn crua-earraí an throttle go nialas.

Lamháltais Táirgeachta agus Tástáil

Léiríonn olltáirgeadh difríochtaí. Cruthaíonn lamháltais daingean feidhmíocht chomhsheasmhach.

Sonraíochtaí Táirgthe Chriticiúil

Prótacal Tástála Feidhme

Ba cheart do gach carr RC PCBA pas a fháil:

1. Tástáil mótair gan ualach-- Reatha < 1A, gan aon ghlaoch inchloiste

2. Tástáil stalla-- 30A ar feadh 2 soicind, gan aon múchadh teirmeach

3. Tástáil raon-- 100 méadar i bpáirc oscailte agus antenna síos

4. Tástáil cur isteach-- 10 gclár a oibriú go comhuaineach, gan aon chlaonadh ar chainéil

CCanna -- Ceisteanna Coitianta Maidir le Difríochtaí RC Car PCBA

C1: Cén fáth a gcailleann roinnt dearaí PCBA carr RC péireáil tar éis timpiste, cé nach ndéanann daoine eile?

A:Is é an difríocht ná strus meicniúil ar an oscillator criostail. Cruthaíonn tuairteála a stopann an carr go tobann bíog luasmhoillithe 200--500 G. Aistríonn an turraing seo minicíocht athshondais na criostail Grianchloch ar dhá bhealach:

Aistriú minicíochta ó strus meicniúil-- Dífhoirmíonn an bán criostail go sealadach faoi G-force, ag athrú a mhinicíocht athshondach comhthreomhar suas le 150 ppm. Mura féidir le PLL an ghlacadóra an t-athrú seo a rianú (tá raon gabhála 50 ppm ag an gcuid is mó de na dearaí ar chostas íseal), cailleann an carr RC PCBA glas agus ní fhaigheann sé arís mar go bhfuil fritháireamh buan ag an gcriostal dífhoirmithe anois.

Micrea bristeacha comhpháirteacha solder-- Tá cásanna miotail throma ag criostail bheaga HC-49S (coitianta i bréagán RC). Faoi 500 G, cuireann an cás táimhe béim ar joints solder. Cruthaíonn micrea-craiceann a théann trí iniúchadh amhairc teagmháil eatramhach. Cumhachtaíonn an carr RC PCBA ar (oibreacha criostail ag creathadh íseal) ach teipeann chomh luath agus a creathadh an mótar.

Réiteach i gcarr RC cáilíochta PCBA:

- Úsáid oscillator MEMS (SiTime nó a leithéid) in ionad Grianchloch. Maireann feistí MEMS 50,000 G agus ídíonn siad níos lú cumhachta.

- Má tá grianchloch éigeantach, bain úsáid as pacáiste ceirmeach 3.2 × 2.5 mm (ní HC-49S) le sádráil ceithre phointe.

- Cuir eapocsa tearclíonta isteach faoin oscillator (súnn coirnín 0.5 mm ar dhá imeall turraing).

Maireann carr RC dea-dheartha PCBA titeann 1-mhéadar arís agus arís eile ar choincréit gan ceangal a chailleadh. Déan tástáil tríd an gcarr cóimeáilte a ísliú 20 uair ó 1 mhéadar, ansin raon a fhíorú. Teipeann dearaí saor ar an titim 3 nó 4.

C2: Conas a dhéanann cumraíocht tiomáint geata MOSFET difear do fheidhmíocht RC car PCBA ag throttle páirteach?

A:Is éard atá i gceist le throttle páirteach (timthriall dleachta 10--40%) nuair a nochtann an chuid is mó de dhearaí PCBA carr RC a laigí. Tá dhá pharaiméadair tiomána geata chun tosaigh:

Muirear geata agus ardchlár Miller-- Nuair a aistríonn MOSFET ag an scóig pháirteach, caitheann sé níos mó ama sa réigiún líneach (ardchlár Miller) áit nach bhfuil Rds(ar) bainte amach go fóill. Tógann MOSFET le muirear iomlán geata ard (Qg > 50 nC) 200--300 ns chun é a chur ar siúl go hiomlán. Ag throttle 10% (20 kHz PWM, 5 µs in-am), níl an MOSFET feabhsaithe go hiomlán ach do 4.7 µs. Scaipeann an 300 ns atá fágtha i réigiún líneach teas mar (I × V). Ag 20A, is é seo 20A × 6V = 120W ar feadh 300 ns in aghaidh an timthrialla -- go leor chun teocht an acomhal a ardú 40 ° C os cionn na timpeallachta i 30 soicind.

Luach friotóra geata-- Úsáideann dearaí PCBA carr Toy RC friotóir geata 100Ω amháin ar mhaithe le simplíocht. Cruthaíonn sé seo amanna ardú 500 ns. Úsáideann dearaí cáilíochta friotóirí sealaithe agus múchta ar leithligh: 10Ω cas ar (tapa) agus 100Ω sealaithe (níos moille chun an fáinneáil a laghdú). Táirgeann sé seo am ardú 100 ns, ag laghdú go mór caillteanais réigiún líneach.

Difríocht tomhais-- Déan tástáil tríd an carr RC PCBA a rith ag throttle 25% ar dhinimiciméadar ar feadh 10 nóiméad. Léireoidh drochdhearadh teocht an mhótair 90°C agus cás MOSFET 110°C. Ritheann dearadh ardchaighdeáin (MOSFETs Qg íseal, friotóirí geata ar leith) mótair ag 60 ° C, MOSFET ag 70 ° C. Maireann an bord with 5 × níos faide.

C3: Cad é an difríocht i ndearadh antenna idir carr RC 100-méadar PCBA agus leagan 300-méadar?

A:Cruthaíonn trí ghné deartha antenna an difríocht 200-méadar agus an chumhacht tarchuradóra 2.4 GHz céanna á úsáid (teorainn dhlíthiúil 100 mW):

Cineál antenna agus éifeachtúlacht-- Tá antenna rian PCB (inverted-F) ar bord caighdeánach FR-4 1.6 mm a bhaint amach éifeachtacht 40--50% (-3 go -4 dBi gnóthachan). Gnóthaíonn an carr RC céanna PCBA le monopole seachtrach 1/4 tonn (sreang 31 mm) éifeachtacht 70--80% (-1.5 dBi). Sroicheann antenna sliseanna ceirmeach (m.sh., Johanson 2450AT18) le líonra meaitseála tiúnta éifeachtúlacht 60--65%. Le haghaidh raon 300 méadar, bain úsáid as antenna monopole a chuirtear go hingearach (gan a bheith coiled taobh istigh den chassis).

Méid eitleán talún-- Caithfidh an t-eitleán talún aeróg (gcomhdhó) a bheith λ/4 (31 mm) ar a laghad ar fad. Tá achar talún soladach 35 × 40 mm in áirithe ag dearaí PCBA carr RC den scoth faoin gcuid RF. Cuireann boird bréagán an t-antenna in aice leis an gceallraí nó leis an mótar, ag laghdú eitleán talún éifeachtach go 15 mm. Díthonn sé seo an t-aeróg go 2.45 GHz -- aistríonn an t-athshondas iarbhír go 2.6 GHz, rud a chaillfidh 10 dB íogaireachta.

Impedance líne beatha-- Éilíonn antenna monopole líne tarchurtha 50Ω ón RF IC go dtí an pointe beatha antenna. Ciallaíonn sé seo rian 1.5 mm ar leithead ar 1.6 mm FR-4 (micrea-stiall) le plána leanúnach talún thíos. Úsáideann carr RC ardchaighdeáin PCBA rian 50Ω le vias talún ar an dá thaobh. Déanann cláir bhréagán an t-aeróg a threorú trí rian 10 mm ar fad, 0.3 mm (120Ω) le sliotáin san eitleán talún -- rud a chruthaíonn neamhréir impedance a léiríonn 40% den chumhacht tarchurtha.

Fíorú- Iarr ar do sholáthraí PCBA cairt Smith a thaispeánann bacainn aeróige ag 2.45 GHz. Léiríonn dearadh maith 50Ω ± 5Ω. Léiríonn dearadh bocht 30Ω nó 80Ω. Déanann an tomhas aonair sin difríocht raoin a thuar níos cruinne ná aon insamhalta.

Tábla Comparáide -- Bréagán vs Caitheamh aimsire RC Car PCBA

Ní bhaineann carr RC níos fearr PCBA le comhpháirteanna daor. Baineann sé le tiomáint geata ceart, dearadh antenna ceart, crua-earraí teip sábháilte, agus lamháltais táirgthe daingean. Fócas ar chaillteanais aistrithe MOSFET agus méid eitleáin talún RF -- is iad an dá réimse seo a tháirgeann an difríocht is suntasaí i dtiomáint sa saol fíor.
