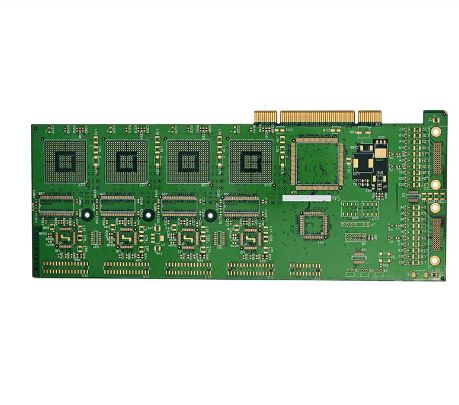

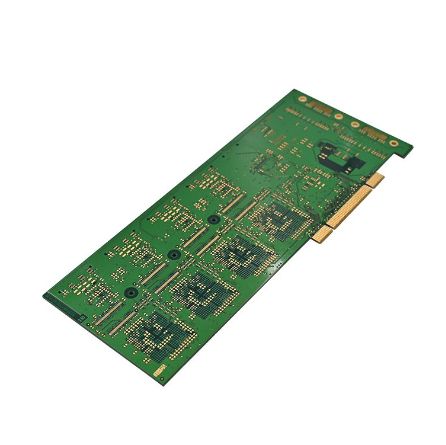

Consól Cluiche Máistreacht PCBA: Siúl Trí Innealtóireacht Iomlán

Is é an PCBA (Comhthionól Bord Cuarda Clóbhuailte) de chonsól cluiche a "chroí" - iompraíonn sé an próiseálaí, cuimhne, tiománaithe taispeána, agus gach comhéadan forimeallach. Cibé an bhfuil tú ag tógáil ríomhaire boise retro nó gléas cearrbhachais iniompartha nua-aimseartha, siúileann an treoir seo tú tríd an bpróiseas iomlán.

Pleanáil ar dtús: Sainmhínigh Do Chonsól Cluiche

Sábhálfaidh tú am a infheistiú i bpleanáil sula piocadh suas iarann ​​sádrála ó go leor tinneas cinn síos an bóthar.

1. Sainmhínigh Do Spriocanna agus Sonraíochtaí Croí

Smaoinigh go soiléir ar an gcineál consól cluiche is mian leat a thógáil:

• Stíl Retro: Ritheann sé cluichí aithrise 8-giotán nó 16-giotán, riachtanas ísealfheidhmíochta, iontach do thosaitheoirí. Is sampla tipiciúil é gléas Arduboy-comhoiriúnach ag baint úsáide as ATmega32u4 16MHz ag tiomáint scáileán OLED 128 × 64.

• Stíl Nua-Aimseartha: Ritheann Linux, déanann sé aithris ar PSP nó córais ardleibhéil. Éilíonn sé seo croí níos cumhachtaí - m.sh., Raspberry Pi 3B+ le taispeáint IPS 7-orlach, chomh maith le cláir tiomnaithe bainistíochta cumhachta agus cnaipe leathnaithe.

2. Roghnaigh na Comhpháirteanna Croí

Seo gnáthbhille ábhar le haghaidh aCluiche console PCBA:

Leid Pro: Fíoraigh i gcónaí leibhéil voltais agus loighic (3.3V vs. 5V) ar fud na gcomhpháirteanna go léir chun a chinntiú gur féidir leo cumarsáid cheart a dhéanamh.

Dearadh Ciorcaid agus Fréamhshamhail

Nuair a bheidh an phleanáil déanta, bogann tú go croílár na forbartha PCBA – dearadh agus déantúsaíocht.

1. Scéimreach agus Leagan Amach PCB

Úsáid uirlis EDA (KiCad, Altium Designer, EAGLE) chun na rudaí seo a leanas a chomhlánú:

• Tarraing an scéimreach: Ceangail na bioráin IC próiseálaí, taispeáint, cnaipí, stórála agus bainistíochta cumhachta i gceart.

• Leagan amach PCB: Cuir an príomhphróiseálaí gar don chónascaire taispeána chun cosáin chomhartha ardluais a ghiorrú. Déan rianta cumhachta agus talún níos leithne, agus bain úsáid as eitleán soladach talún chun trasnaíocht leictreamaighnéadach (EMI) a laghdú.

• Rith DRC: Rith Seiceálacha Riail Dearaidh chun a chinntiú go sásaíonn rianta agus imréitigh cumais do dhéantóra.

2. Fréamhshamhail agus Ullmhúchán BOM

Easpórtáil comhaid Gerber agus seol chuig PCB fab iad le haghaidh fréamhshamhla. Idir an dá linn, tús a chur le comhpháirteanna a fhoinsiú. Tabhair faoi deara gur féidir le hamanna luaidhe 12-24 seachtaine a bheith ag ICanna agus nascóirí speisialtachta, mar sin déan pleanáil chun cinn.

 Tionól PCBA - Sádráil agus Gléasta

Nuair a fhaigheann tú an PCB lom, tá sé in am sádráil agus teacht le chéile. Roghnaigh an modh a oireann do leibhéal scile.

1. Sádráil Comhpháirt SMT (Sliabh Dromchla)

I gcás codanna beaga SMD cosúil le friotóirí agus toilleoirí, úsáideann an próiseas gairmiúil sádráil pick-and-place + reflow. I gcás DIY, is féidir leat:

• Lámh-sádróir: Bain úsáid as tweezers chun an chuid a shuíomh, teas an eochaircheap agus an bioráin le do bharr iarainn, agus cuir isteach sreang sádrála.

• Reflow: Cuir greamaigh sádrála ar pillíní, cuir na comhpháirteanna ann, agus teas an PCB ar theasphláta go dtí go leáigh an greamaigh (~190°C).

2. Sádráil Comhpháirt THT (Trí-Pholl)

Cuirtear cnaipí, sealbhóirí ceallraí, ceanntásca bioráin, agus páirteanna comhchosúla isteach ón taobh barr agus sádráiltear iad ar an taobh bun.

Leideanna sádrála:

• Solder comhpháirteanna níos giorra ar dtús (friotóirí, toilleoirí), ansin cinn níos airde (ceanntásca, soicéid).

• Socraigh teocht an iarainn go ~300°C, agus coinnigh gach alt téite ar feadh níos lú ná 5 soicind chun damáiste a sheachaint don pháirt nó don eochaircheap.

• Tabhair aird ghéar ar pholaracht do stiúir, toilleoirí leictrealaíoch, agus stiúir ceallraí (dearg = dearfach, dubh = diúltach).

Firmware agus Bogearraí

Agus crua-earraí curtha le chéile, níl i do chonsól ach "comhlacht" - tá firmware ag teastáil uaidh le teacht beo.

1. Socraigh an timpeallacht forbartha: Suiteáil Arduino IDE, Raspberry Pi OS, nó slabhraí uirlisí coibhéiseacha do do phróiseálaí roghnaithe. Le haghaidh tionscadal Arduino Pro Micro-bhunaithe, suiteáil leabharlann Arduboy2.

2. Scríobh/flash an firmware: Láimhseálann an firmware tosaithe crua-earraí, léann ionchuir cnaipe, thiomáineann an taispeáint, agus ritheann loighic cluiche. Ba chóir do thosaitheoirí tosú le tionscadail foinse oscailte (cosúil le leabharlanna cluiche Arduboy) chun foghlaim conas cluichí a phortáil.

3. Cluichí luchtaithe: I gcás consóil le tacaíocht microSD, cuir comhaid ROM cluiche ar an gcárta; léann an firmware agus iad a fhorghníomhú as sin.

Tástáil agus Fíorú

Is é seo an chéim dearbhaithe cáilíochta - ná fág riamh é.

1. Cigireacht réamhchumhachta: Bain úsáid as multimeter chun seiceáil an bhfuil shorts idir an chumhacht agus an talamh. Seiceáil dúbailte polaraíocht agus treoshuíomh na gcodanna go léir.

2. Tástáil cumhachta ar aghaidh: Ar dtús, cumhacht suas gan an príomh-IC a cuireadh isteach, fíoraigh go bhfuil gach iarnród cumhachta (m.sh., 3.3V, 5V) aschuir i gceart. Ansin suiteáil an próiseálaí agus tástáil feidhmiúlacht bhunúsach.

3. Tástáil fheidhmiúil: Ionchuir cnaipe tástála, aschur taispeána, fuaime, agus muirearú ceann ar cheann. Úsáid cód tástála a lúbann trí gach feidhm chun a fhíorú go n-oibríonn gach líne.

4. Tástáil gameplay: Rith cluiche go leanúnach ar feadh 15-30 nóiméad. Monatóireacht a dhéanamh ar chobhsaíocht scáileáin, sofhreagracht cnaipe, agus ardú teochta foriomlán.

Leideanna Casta agus Gaistí Coitianta

• Dearadh teirmeach: Gineann croíleacáin ardfheidhmíochta (m.sh., Raspberry Pi) teas suntasach - tabhair cuntas ar heatsinks nó poill aerála i leagan amach PCB agus dearadh imfhálaithe araon.

• EMI (Cur isteach Leictreamaighnéadach): Le haghaidh comharthaí digiteacha ardluais, bain úsáid as péirí difreálach agus timpeall orthu le rianta talún chun torann a laghdú.

• DFM (Dearadh le haghaidh Déantúsaíochta): Má tá táirgeadh baisc bheaga ar intinn agat, téigh i gcomhairle le do PCBA fab go luath sa chéim deartha chun a chinntiú go dtagann do leagan amach lena gcumas déantúsaíochta.
