Conas atá Forbairt Dash Cam PCBA ag Athrú: Ó Roghnú Sliseanna go olltáirgeadh

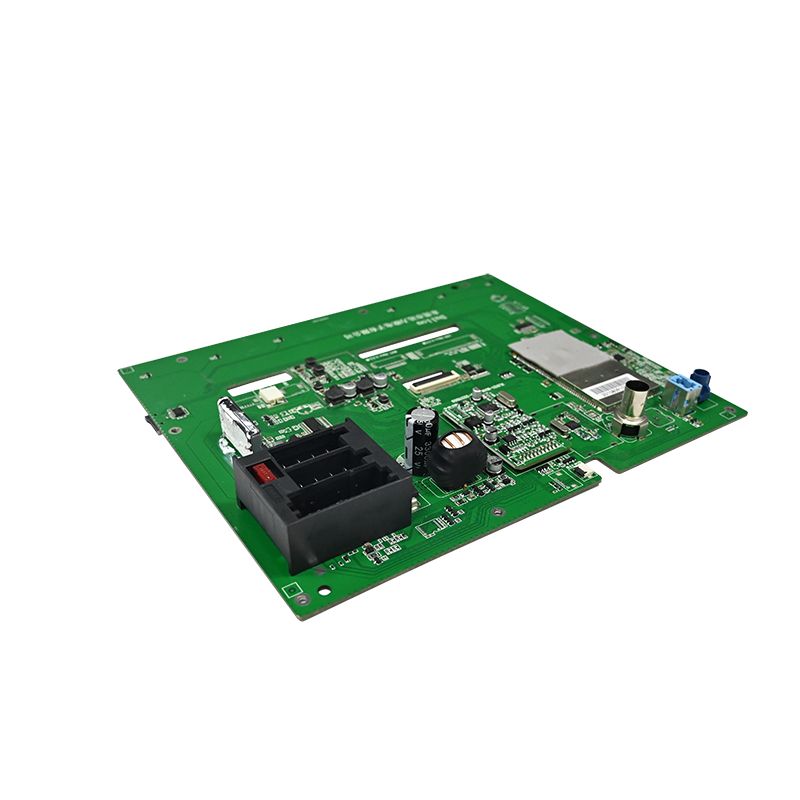

Ag a chroílár, sainmhínítear fleasc-cheamara ní ag a lionsa ná ag a thithíocht, ach ag a lionsaPCBA(Tionól an Bhoird Chuarda Clóbhuailte). Faigh an chipset ceart agus an bord cobhsaí, agus tá leath an chatha buaite agat cheana féin. Ag tarraingt ar thaithí tionscail an domhain, tá treoir shimplí anseo a chlúdaíonn roghnú chipset, dearadh ciorcad, déantúsaíocht agus tástáil.

1. Roghnú Chipset: Roghnaigh an "Brain" Ar dtús, Ansin Tóg Timpeall É

Is é croí an PCBA an príomhphróiseálaí. Nuair a chinntear é seo, socraítear an chuid eile den chiorcad, den chostas agus den uasteorainn feidhmíochta. Faoi láthair, tá a láidreachtaí féin ag gach rogha príomhshrutha:

• Ambarella: Aitheanta as próiseáil íomhá níos fearr, cáilíocht íomhá den scoth, agus éifeachtacht ionchódaithe ard. Ideal le haghaidh cams dash 4K ard-deireadh, ach tá an fhorbairt casta agus tá costais BOM níos airde.

• Novatek: An ceannaire margaidh i dtéarmaí toirte. Cuireann sé luach ar airgead den scoth ar fáil, le roghanna ó leibhéal iontrála go ceann ard (ag tacú le 4K, HDR). Go minic an rogha is fearr le haghaidh táirgí mais-tháirgthe.

• Daoine eile (Hisilicon, Allwinner, etc.): Úsáidtear é i margaí ar leith nó i dtáirgí atá íogair ó thaobh costais de.

Ná féach ar an rún amháin. Déan do riachtanais iarbhír a mheas: An dtacaíonn sé le déthaifeadadh tosaigh agus cúil? Cén chaoi a bhfuil feidhmíocht íseal-éadrom? An bhfuil gnéithe ADAS nó AI uait? Cinneann siad seo an chumhacht ríomhaireachta riachtanach agus cumais ISP (Próiseálaí Comharthaí Íomhá).

Nuair a roghnaítear an príomhphróiseálaí, tabhair aird ar na príomhfhorimeallaigh seo:

• Bainistiú Cumhachta: Is mór an torann a bhíonn i gcumhacht na ngluaisteán (9V–16V le spící neamhbhuan). Ní mór duit tiontaire DC-DC voltais ionchuir leathan a úsáid le cosaint ró-voltais, ró-shrutha agus cúlpolaraíochta. Má tá mód páirceála ag teastáil, cuir ciorcad braite/cosanta ísealvoltais leis chun cadhnra an ghluaisteáin a dhraenáil.

• Braiteoir Íomhá: Is rogha choitianta é sraith Sony IMX (m.sh., IMX335). Cinntigh go bhfuil comhéadan MIPI CSI ag teacht go maith leis an bpríomhphróiseálaí.

• Stóráil: Úsáid eMMC do stóráil firmware agus sliotán cárta TF do stóráil físeáin. Ní mór cosaint ESD a bheith ag an sliotán cárta.

2. Bunriachtanais Dearaidh Chiorcaid: Is Príomhdhúshláin iad Frith-Thrasnaíocht agus Bainistíocht Theirmeach

Suíonn camscéimeanna ar ghaothsraitheanna, ag bácáil i ngrian an tsamhraidh agus ag reo sa gheimhreadh, fad a mhaireann an chreathadh leanúnach. Éilíonn sé seo cobhsaíocht agus iontaofacht an-ard ón PCBA. Ní mór aghaidh a thabhairt ar dhá shaincheist ríthábhachtacha ag an gcéim deartha:

2.1 Bainistíocht Teirmeach (Diomailt Teas)

Le linn taifeadta físeáin 4K, gineann an próiseálaí agus an braiteoir teas suntasach laistigh de imfhálú séalaithe. Bíonn tuairteanna córais, déantáin íomhá, agus aosú comhpháirteanna luathaithe mar thoradh ar dhrochbhainistíocht teirmeach. I measc na réitigh éifeachtacha tá:

Doirteann copar mór faoin bpríomhphróiseálaí, le viasanna dlúth teirmeach a nascann le sraitheanna copair laistigh agus íochtair chun teas a scaipeadh.
Socrúchán straitéiseach comhpháirteanna chun foinsí teasa a dháileadh go cothrom agus áiteanna logánta a sheachaint.
PCBA a dhearadh chun an tithíocht miotail nó na leathadh teasa tiomnaithe a ghiaráil le haghaidh fuarú éighníomhach.

2.2 Sláine Comharthaí agus IEA/EMC

Tá comharthaí ardluais (MIPI, DDR) agus comharthaí RF (Wi-Fi, GPS) plódaithe ar chlár beag. Gan dearadh cúramach, cuireann isteach torann íomhá, titeann fráma, nó caillteanas comhartha.

Rialú Bacainn: Ríomh agus rialaigh go docht 100Ω bacainn difreálach do MIPI, USB, agus péirí difreálaigh ardluais eile, agus 50Ω bacainn aonchiallach do rianta criticiúla eile.
Meaitseáil Fad: Ní mór go mbeadh meaitseáil dhian faid ag péirí difreálach agus grúpaí sonraí DDR (laistigh de ± 10 míle) chun an t-am cuí a chinntiú.
Rianú Garda: rianta talaimh bealaigh taobh le comharthaí ríthábhachtacha (clog, I2C, fuaime, físeáin) agus cuir vias fuála le haghaidh aonrú.
Stackup Ciseal: Úsáid PCB 4-chiseal nó 6-chiseal le plána talún soladach agus eitleán cumhachta soladach. Seol comharthaí ardluais ar na sraitheanna istigh chun na heitleáin a úsáid mar sciath.

Ina theannta sin, cuir dé-óidí TVS i gcónaí ag nascóirí ionchuir chun ESD a chosaint, cuir coirníní ferrite agus toilleoirí leis an ionchur cumhachta chun scagadh, agus bain úsáid as scaradh aonphointe idir plánaí analógacha agus digiteacha. Is teicnící simplí ach an-éifeachtach iad seo.

3. Déantúsaíocht agus Rialú Cáilíochta: Na Geataí Roimh Aifreann Táirgeadh

Níl i ndearadh maith ach leath an scéil. Chun PCBA iontaofa a sheoladh, ní féidir na próisis déantúsaíochta agus tástála críochnúla a phlé.

• Cigireacht SMT agus AOI: Úsáideann monarchana creidiúnacha 3D SPI chun cigireacht a dhéanamh ar cháilíocht ghreamú sádrála, meaisíní piocadh agus áit ardluais do chomhpháirteanna BGA agus 0402, agus AOI (Cigireacht Uathoibríoch Optúil) chun lochtanna sádrála (idirlinne, ailt fuar, comhpháirteanna in easnamh) a bhrath.

• FCT (Tástáil Chuarda Feidhmiúil): Insamhail an oibríocht daise cam trí chumhacht a chur ar an PCBA agus tástáil a dhéanamh ar gach feidhm: taifeadadh, fuaim, sealbhú comhartha GPS, freagairt cnaipí, agus aschur taispeána.

• Tástáil Dóite Isteach (Tástáil Aosaithe): Rith an PCBA go leanúnach ar feadh roinnt go deich n-uaireanta i seomra ardteochta, ard-taise . Nochtann sé seo lochtanna folaigh (cosúil le hailt solder eatramhacha nó comhpháirteanna atá éagobhsaí go teirmeach) agus is céim ríthábhachtach í chun iontaofacht fhadtéarmach a chinntiú.

Ag tógáil iontaofadash cam PCBAis iarracht chórasach innealtóireachta é. Is gníomh cothromaíochta é - an láthair milis a aimsiú idir feidhmíocht, costas, méid fisiceach, diomailt teirmeach, agus spleáchas fadtéarmach. Trí aghaidh a thabhairt ar na cúinsí praiticiúla seo roimh ré, is féidir go leor gaistí coitianta a sheachaint agus do chonair a shruthlíniú chuig seoladh táirge rathúil.
