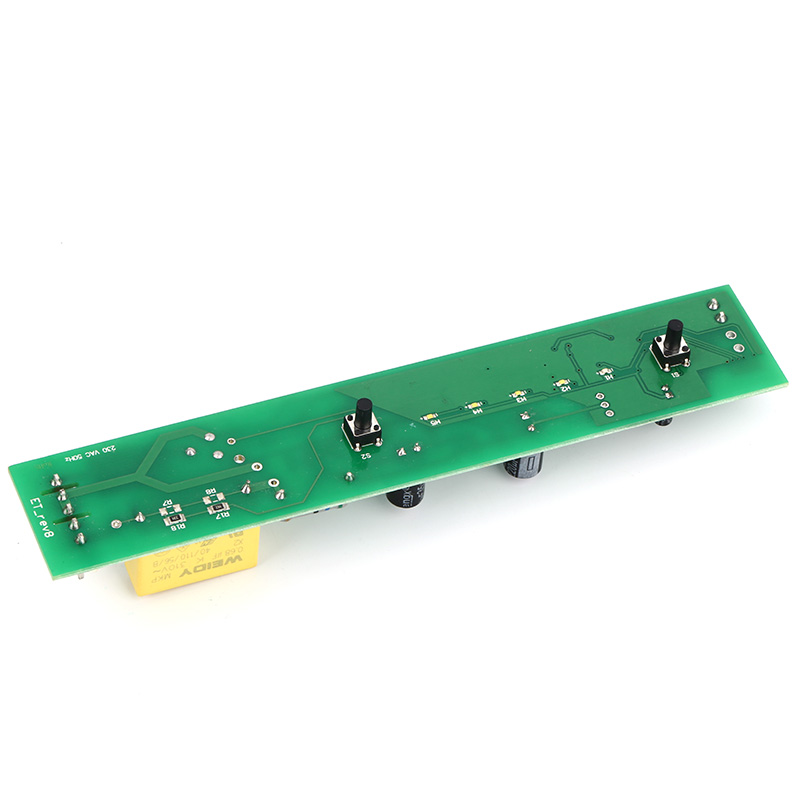

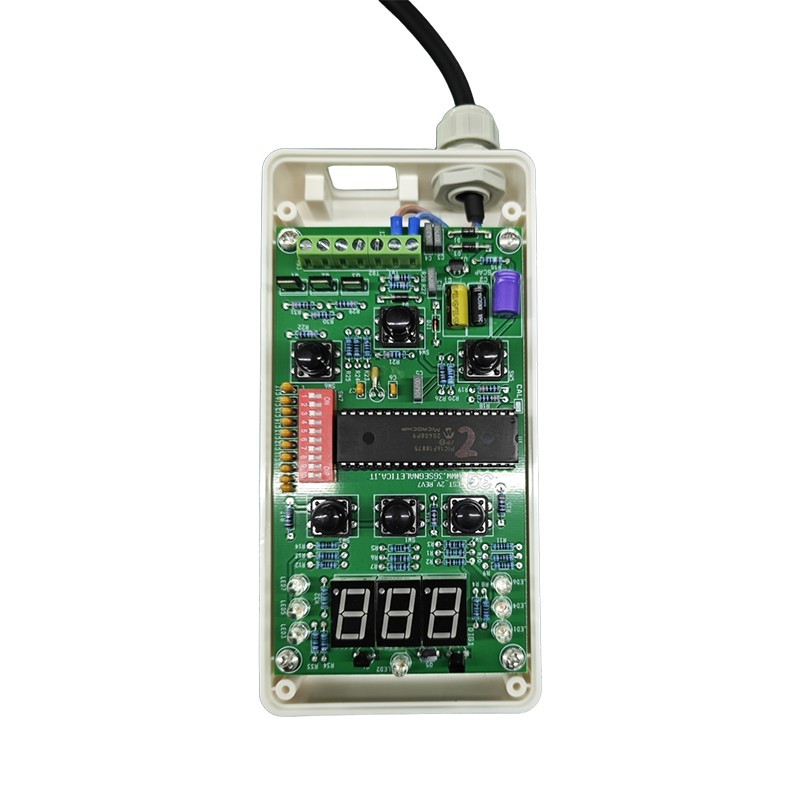

meaisín níocháin PCBA

Is cuideachta Síneach é Unixplore Electronics atá ag díriú ar mheaisín níocháin den chéad scoth PCBA a chruthú agus a tháirgeadh ó 2008 i leith. Tá deimhnithe againn maidir le caighdeáin cóimeála PCB ISO9001:2015 agus IPC-610E.

Mionsamhail:UE-205

Seol Fiosrúchán

Cur síos ar an Táirge

Conas ceardaíocht gliú dearg a úsáid le linn an phróisis tionóil de mheaisín níocháin PCBA

Tá Unixplore Electronics tiomanta d'fhorbairt agus do mhonarú ardchaighdeáinmeaisín níocháin PCBA i bhfoirm cineál OEM agus ODM ó 2011 i leith.

I gcomhthionól meaisín níocháin PCBA, úsáidtear gliú dearg chun cabhrú le comhpháirteanna a shocrú agus a chosaint, feabhas a chur ar iontaofacht agus marthanacht an bhoird chuaird. Seo a leanas na céimeanna ginearálta chun gliú dearg a úsáid:

Ullmhúchán:Ullmhaigh an gliú dearg agus na huirlisí is gá, ag cinntiú go bhfuil an dromchla oibre glan agus slachtmhar.

Socraigh Suíomh an Iarratais:Bunaithe ar dhearadh PCBA an mheaisín níocháin agus riachtanais suímh agus nasc na gcomhpháirteanna, cinntigh na háiteanna inar gá gliú dearg a chur i bhfeidhm.

Gliú Dearg á chur i bhfeidhm:Ag baint úsáide as uirlisí cuí (cosúil le steallaire nó applicator láimhe), cuir an gliú dearg i bhfeidhm nó a phonc go cothrom ar na limistéir ar an gclár ciorcad ar gá iad a shocrú. A chinntiú go gclúdaíonn an gliú dearg an limistéar a bhfuil gá le cosaint, ach ná cuir an iomarca i bhfeidhm chun nach gcuirfear isteach ar ghnáthcheangal na gcomhpháirteanna.

Gliú Dearg a leigheas:De réir riachtanais leigheas an gliú dearg (de ghnáth in oigheann rialaithe teochta nó trí leigheas UV), cuir an meaisín níocháin PCBA i dtimpeallacht oiriúnach chun an gliú dearg a leigheas. A chinntiú go gcomhlíonann an t-am leigheas agus an teocht moltaí an mhonaróra gliú dearg.

Glanadh:Tar éis an gliú dearg a leigheas go hiomlán, glan go cúramach aon gliú dearg breise, ag cinntiú nach ndéanann sé difear do ghnáthoibriú an mheaisín níocháin PCBA. Is féidir gníomhairí nó uirlisí glantacháin sonracha a úsáid le haghaidh glantacháin.

Cigireacht agus Tástáil:Ba cheart an meaisín níocháin PCBA atá socraithe le gliú dearg a iniúchadh agus a thástáil chun a chinntiú go bhfuil naisc cheart na gcomhpháirteanna, ciorcadacht gan bhac sa mheaisín níocháin, agus nach ndéanann cur i bhfeidhm gliú dearg difear d'fheidhmíocht an bhoird chuaird.

Trí úsáid a bhaint as gliú dearg i gceart, is féidir na comhpháirteanna ar an meaisín níocháin PCBA a shocrú agus a chosaint go héifeachtach, feabhas a chur ar iontaofacht agus cobhsaíocht an bhoird. Ní mór réamhchúraimí sábháilteachta agus cloí le riachtanais leigheas gliú dearg a urramú le linn na hoibríochta chun cáilíocht tionóil agus iontaofacht an mheaisín níocháin PCBA a chinntiú.

Soláthraíonn Unixplore seirbhís aon-stad do do chuidagusagusTionól PCBtionscadail. Ná bíodh drogall ort teagmháil a dhéanamh linn le haghaidh do fhoirgneamh boird, is féidir linn luachan a dhéanamh i 24 uair an chloig tar éis dúinn do chuid a fháilComhad GerberagusLiosta BOM!

meaisín níocháin PCBA Monarú

* Comhad Gerber agus liosta BOM curtha ar fáil ag an gcliant
* PCB lom a tháirgtear, comhpháirteanna ceannaithe againn
* Monarú PCB le páirteanna cóimeáilte go hiomlán
* 100% Tástála Feidhme ceart go leor roimh é a sheoladh
* RoHS comhlíontach, próiseas déantúsaíochta saor ó Luaidhe
* Seachadadh tapa, le pacáiste neamhspleách ESD
* Seirbhís déantúsaíochta leictreonach aon stad le haghaidh dearadh PCB, leagan amach PCB, monarú PCB, soláthar comhpháirteanna, cóimeáil PCB SMT agus DIP, ríomhchlárú IC, tástáil feidhme, pacáistiú agus seachadadh

Unixplore PCB & Cumas Tionóil PCB

Le haghaidh PCBA	Cumas
Sraitheanna	1-40 sraitheanna
Cineál Tionóil	Trí-Pholl (THT), Dromchla Mount (SMT), Measctha (THT+SMT)
Íosmhéid Comhpháirte	0201(01005 méadrach)
Uasmhéid Comhpháirte	2.0 in x 2.0 in x 0.4 in (50 mm x 50 mm x 10 mm)
Cineálacha Pacáiste Comhpháirte	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP, etc.
Íospháirc Pad	0.5 mm (20 míle) le haghaidh QFP, QFN, 0.8 mm (32 mil) do BGA
Leithead Rian Íosta	0.10 mm (4 míle)
Imréiteach Rian Íosta	0.10 mm (4 míle)
Íosmhéid Druileála	0.15 mm (6 míle)
Uasmhéid Boird	18 in x 24 in (457 mm x 610 mm)
Tiús an Bhoird	Ó 0.0078 in (0.2 mm) Chun 0.236 in (6 mm)
Ábhar an Bhoird	CEM-3, FR-2, FR-4, Ard-Tg, HDI, Alúmanam, Ard-Minicíocht, FPC, Rigid-Flex, Rogers, etc.
Críochnaigh Dromchla	OSP, HASL, Flash Gold, ENIG, Finger Óir, etc.
Cineál Greamaigh Soilire	Luaidhe nó Saor ó Luaidhe
Tiús Copar	0.5OZ - 5 OZ
Próiseas Tionóil	Sádráil Reflow, Sádráil Tonnta, Sádráil Láimhe
Modhanna Cigireachta	Cigireacht Uathoibríoch Optúil (AOI), X-gha, Amharciniúchadh
Modhanna Tástála In-Tí	Tástáil Feidhme, Tástáil Tóraithe, Tástáil Aosaithe, Tástáil Teocht Ard agus Íseal
Am Slánúcháin	Sampláil: 24 uair go 7 lá, Rith Aifreann: 10 - 30 lá
Caighdeáin Tionóil PCB	ISO9001:2015; ROHS, UL 94V0, rang IPC-610E ll

Seirbhís EMS Breisluacha Unixplore

● Seirbhís réamhchláraithe IC le comhad i bhformáid deELF,ELFagusARAID.
● meaisín níocháin PCBA Daingneán tástála feidhme saincheaptha de réir riachtanais tástála an chliaint
● Seirbhís tógála bosca lena n-áirítear múnla cáis plaisteacha & miotail agus táirgeadh páirteach
● Sciath comhréireach lena n-áirítear sciath laicir roghnach, potáil roisín eapocsa
● Úim sreang agus cóimeáil cábla
● Tionól táirge críochnaithe lena n-áirítear bosca, scáileán, lasc membrane, lipéadú agus cartán saincheaptha nó pacáil bosca miondíola.
● Tá tástálacha tríú páirtí éagsúla le haghaidh PCBA ar fáil ach iad a iarraidh
● Cúnamh Deimhniú Táirge

Nós Imeachta Táirgthe PCBA

1.Priontáil solderpaste uathoibríoch
2.priontáil pasterpaste déanta
3.SMT Pioc agus áit
4.SMT Pioc agus áit déanta
5.réidh le haghaidh sádrála reflow
6.sádráil reflow déanta
7.réidh le haghaidh AOI
8.Próiseas iniúchta AOI
9.Socrúchán comhpháirt THT
10.próiseas sádrála tonnta
11.Tionól THT déanta
12.Cigireacht AOI do thionól THT
13.Cláir IC
14.tástáil feidhm
15.QC Seiceáil agus Deisiúchán
16.Próiseas sciath comhréireach PCBA
17.ESD pacáil
18.Réidh le haghaidh Loingseoireachta

Pacáistiú

Le haghaidh PCBA

Le haghaidh Táirge Críochnaithe
