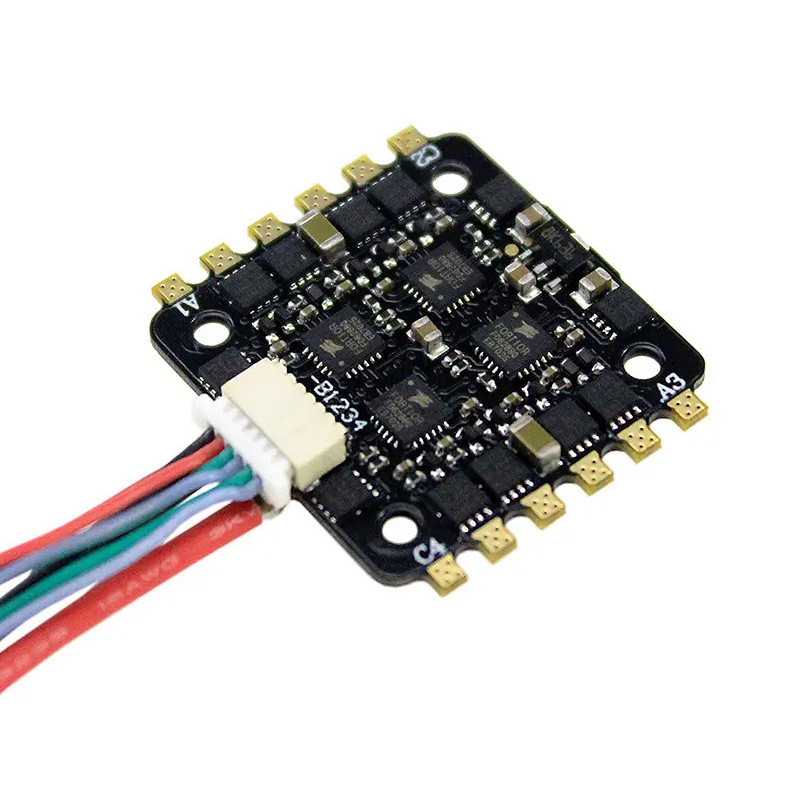

Soilsiú Aerárthaí PCBA

Ó shoilse loingseoireachta go soilse tuirlingthe, ní mór do gach PCBA aerbheirthe oibriú gan smál faoi ghrádáin teirmeacha foircneacha, creathadh dian, agus srianta déine EMI. Le 20 bliain de thaithí phraiticiúil i leictreonaic aeraspáis agus anailís teipe, tá Unixplore Electronics tar éis na cleachtais dearaidh ar leith a scarann ​​comhthionóil is fiú eitilt ó chrua-earraí bunaithe a chódú i ngach tionscadal a chuirimid ar fáil.

Clúdaíonn an leathanach seo roghnú ábhar, bainistíocht teirmeach, topology ciorcad, ceanglais deimhniúcháin, agus paraiméadair réimse-bhailíochtaithe le haghaidh soilsiú aerárthach PCBA.

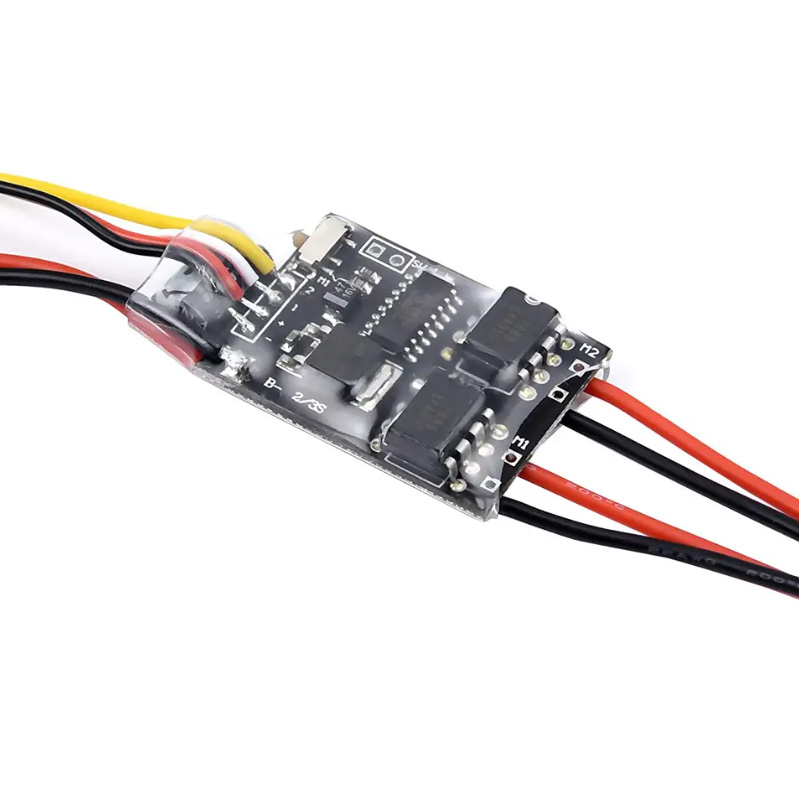

Cad é PCBA Soilsiú Aerárthaí?

Soilsiú Aerárthach Is é PCBA (Tionól an Bhoird Chuarda Clóbhuailte) an croí-aonad rialaithe agus tiomána cumhachta do chórais soilsithe aerárthaí laistigh agus lasmuigh. Caithfidh sé rialú cumhachta cobhsaí agus loighic rialaithe a sholáthar le haghaidh soilse loingseoireachta, strobes frith-imbhuailte, soilse tuirlingthe, agus soilsiú ambiance cábáin ag airde suas le 55,000 troigh, teocht ó -55 ° C go + 85 ° C, agus faoi phróifílí creathadh ard-déine.

Murab ionann agus PCBanna soilsithe de ghrád tráchtála, soilsiú de ghrád eitlíochta éilíonn PCBA bainistíocht teirmeach níos fearr, meaitseáil CTE beacht, agus comhlíonadh iomlán le tástáil comhshaoil ​​agus EMI DO-160.

Cén fáth Unixplore Leictreonaic?

• Oidhreacht Anailíse Teip 20 Bliain - Tá ár rialacha dearaidh díorthaithe ó anailís iarbháis ar chomhthionóil soilsithe Airbus agus Boeing. Seachnóimid na cúig mhodh teip is fearr go córasach, lena n-áirítear tuirse comhpháirteach solder, briseadh MOSFET, agus glasáil microcontroller.

• Déantúsaíocht Turnkey Deireadh go Deireadh - Soláthraíonn Unixplore Electronics réiteach iomlán ingearach: leagan amach PCB, foinsiú comhpháirteanna, cóimeáil SMT/DIP, tástáil fheidhmiúil, agus sciath comhréireach. Soláthraíonn ár saoráid 3,000+ m² acmhainn míosúil de 150,000 tionóil críochnaithe.

• Deimhniú Aeraspáis-Grád - Tá ár monarcha deimhnithe ISO9001:2015 . Cloíonn gach táirgeadh go docht le caighdeáin IPC-6012 Aicme 3 / Aeraspáis agus IPC-610E , ag cinntiú go gcomhlíonann gach PCBA cáilíocht atá réidh le suiteáil.

• Cumas Comhdhearadh Crua-earraí - Bogearraí - Ag baint úsáide as uirlisí comhtháite EDA a ghiaráil, cinnteoimid comhtháthú meicniúil-leictreach gan uaim, ag íoslaghdú trasnaíocht idir an PCBA agus astú struchtúrach do sheachadadh "Ceart Céad Uair".

Cineálacha Córais Soilsithe Aerárthaí

Titeann soilsiú aerárthaí i gcatagóirí ar leith, agus ceanglais uathúla PCBA ag gach ceann díobh:

Sonraíochtaí Teicniúla Croí

Riachtanais Chomhshaoil

Sonraíochtaí Ionchuir Cumhachta (in aghaidh MIL-STD-704)

Roghnú Ábhar le haghaidh Soilsiú Aerárthaí PCBA

Ábhar Lárnach: FR4, MCPCB, nó Comhdhéanta Carbóin?

Is annamh a bhíonn FR4 caighdeánach inghlactha le haghaidh soilsiú aerárthaigh mar gheall ar sheoltacht teirmeach bocht agus neamhréir CTE le comhpháirteanna LED.

Moladh Unixplore maidir le Soilsiú Taobh amuigh: Úsáid copar MCPCB nó croí éadach carbóin. Laghdaíonn an mheaitseáil CTE le pacáistí ceirmeacha LED (6-7 ppm / ° C) go mór an strus lomadh comhpháirteach solder le linn rothaíochta teirmeach ó -55 ° C go + 85 ° C.

Roghnú Meáchan Copar

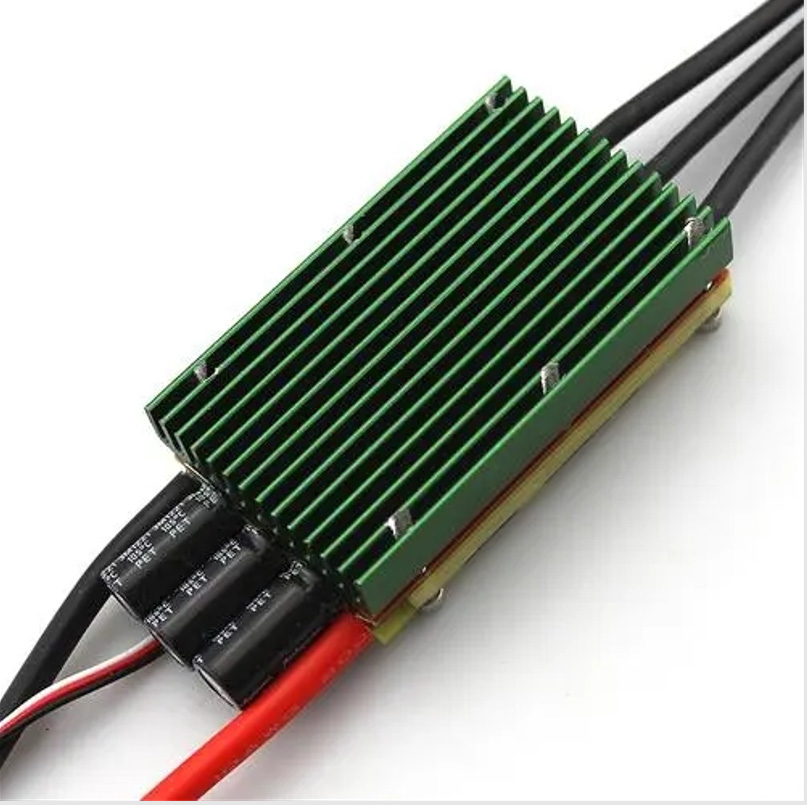

Bainistíocht Teirmeach le haghaidh PCBA LED Aerárthaí Ard-chumhachta

Cuireann MCPCBanna thart ar 10 n-uaire seoltacht theirmeach FR-4 caighdeánach ar fáil, a aistriú go diomailt teasa níos fearr, aschur lumen níos airde, agus saolré LED níos faide.

Riail ordóg: Le haghaidh gach laghdú 10°C ar theocht acomhal LED, déantar saolré na gcomhpháirteanna a dhúbailt.

Sonraíochtaí Ciseal Tréleictreach

Straitéis Teirmeach Trí Phlocanna LED

I gcás gach LED ardchumhachta ar an PCBA:

• 9 vias teirmeach ar a laghad (0.3mm trastomhas) in aghaidh an eochaircheap LED

• Tá vias líonta agus caipínithe riachtanach le haghaidh sádrála

• Trí spásáil: patrún greille 1.0mm go 1.2mm

• Caoinfhulaingt folús: Faoi bhun 25% achar ceap le feiceáil ar iniúchadh X-gha

Topology Ciorcaid agus Ailtireacht Rialaithe

Rialú Soilsiú Taobh amuigh

Úsáideann soilsiú taobh amuigh aerárthach nua-aimseartha tiománaithe LED in-ríomhchláraithe le rialú cainéal neamhspleách.

Ailtireacht mholta:

1. Tiománaí I²C LED IC le cuimhne seicheamh ríomhchláraithe

2. Céim sheachtrach MOSFET le haghaidh teaghráin stiúir ard-reatha

3. Tacaíocht iomarcaíochta FMU trí bhusanna I²C ar leith

Buntáistí tiománaithe in-ríomhchláraithe:

• Ritheann seichimh soilsithe go neamhspleách tar éis ríomhchlárú

• Ní theastaíonn aon idirghabháil FMU do ghnáthphatrúin caochadh

• Díghrádú grásta má theipeann ar FMU amháin

Soilsiú Cábáin Taobh istigh

Is gnách go n-úsáideann córais soilsithe faoi stiúir cábáin aerárthaigh péirí micrea-rialaithe LED ar féidir dul i ngleic leo ina n-aonar.

Is minic a úsáidtear PCBA solúbtha le haghaidh soilsiú cábáin chun cloí le dromchlaí fuselage cuartha.

Trealamh Tástála Insuite (BITE)

Ní mór cumais féin-dhiagnóiseacha a bheith san áireamh i soilsiú aerárthaí PCBAnna.

Paraiméadair mhonatóireachta:

• Voltas ionchuir agus minicíocht

• Teocht

• Stádas lampa/LED

• Voltas aschuir agus sruth

Freagra BITE:

• Logáil locht ar chuimhne neamh-luaineach

• Roghnach: teip comhartha trí aschur scoite

• Lean ar aghaidh ag feidhmiú má tá sé sábháilte (díghrádú grásta)

IEA agus Cosaint Tintreach

Cosaint Tintreach (Sciathán Taobh amuigh / Soilse Feistithe ar Eireaball)

Teicnící Maolaithe IEA

Deimhniú agus Comhlíonadh

Príomhchaighdeáin do Shoilsiú Aerárthaí PCBA

Riachtanais Tástála Cáilíochta

Soilsiú Aerárthaí Ceisteanna Coitianta PCBA

C1: Cad é an difríocht idir croí-alúmanam agus copar-lárnach PCBA le haghaidh soilsiú taobh amuigh aerárthach?

Bíonn tionchar díreach ag an rogha idir croí-alúmanam agus copar-lárnach PCBA ar fheidhmíocht theirmeach, meáchan, agus iontaofacht i soilsiú aerárthaí taobh amuigh.

MCPCB alúmanam:

• Seoltacht theirmeach: 138-238 W/m·K

• Dlús: 2.70 g/cm³ (éadrom)

• CTE: 23-25 ​​ppm/°C

• Costas: 30-50% níos ísle ná copar

MCPCB copair:

• Seoltacht theirmeach: 390-401 W/m·K (thart ar alúmanam dúbailte)

• Dlús: 8.96 g/cm³ (3.3x níos troime)

• CTE: 16-17 ppm / ° C (meaitseáil níos fearr le comhpháirteanna LED ag 6-7 ppm / °C)

• Sár-dhlús cumhachta (> 2 W/cm²)

Maitrís cinntí le haghaidh feidhmeanna aerárthaí:

I gcás timpeallachtaí foircneacha: Cuireann croí-PCBanna carbóin-éadach seoltacht theirmeach XY de 175-300 W/m·K ar fáil le CTE de 4-6.5 ppm/°C amháin, a mheaitseálann go dlúth le pacáistí ceirmeacha LED. Laghdaíonn sé seo strus teirmeach le linn timthriallta tapa teochta ó -55 ° C go + 85 ° C.

C2: Conas a dhearaim an chumhacht 400Hz AC a fhaightear i gcórais soilsithe cábáin aerárthaigh?

Is minic a úsáideann soilsiú cábáin aerárthaí 115V AC ag 400Hz, ní an 50/60Hz a fhaightear i bhfoirgnimh. Cruthaíonn sé seo riachtanais dearaidh uathúla.

Dúshlán dearaidh 400Hz: Déanfaidh soláthairtí cumhachta caighdeánach atá deartha le haghaidh 50/60Hz róthéamh nó teip ar 400Hz mar gheall ar chaillteanais lárnacha i gclaochladáin agus i gcomhpháirteanna maighnéadacha.

Oiriúnuithe deartha PCBA riachtanacha:

Seicliosta deartha le haghaidh PCBA 400Hz:

1. Fíoraigh rátálacha minicíochta na gcomhpháirteanna - Ní mór do chlaochladáin agus ionduchtóirí oibríocht 400Hz a shonrú

2. Tomhais sruth inrush - is minic go mbíonn inrush níos airde ná dearaí 50/60Hz ag córais 400Hz

3. Tástáil le cumhacht de ghrád aerárthaigh – Úsáid foinse 400 Hz, ní soláthar binse

4. Seiceáil sioncrónaithe - Teastaíonn dimming minicíocht-ghlas ó go leor córas

C3: Cad iad na modhanna teip is coitianta i soilsiú aerárthaí PCBA, agus conas a chuirim cosc ​​orthu?

Bunaithe ar anailís teip allamuigh ar thionóil soilsithe Airbus agus Boeing, tá na cúig mhodh teip seo chun tosaigh.

Mód Teip 1: Teip an claochladáin (ciorcad adhainte/tosaithe)

Cosc:

• Sonraigh claochladáin a bhfuil corrlach teirmeach leordhóthanach acu

• Cinntigh gur féidir le hábhar potaithe seasamh ó -55°C go +125°C

• Tástáil le haghaidh voltas tánaisteach ceart faoi ualach

Mód Teip 2: Briseadh MOSFET i gciorcaid lasctha

Cosc:

• Úsáid MOSFETanna atá rátáilte le haghaidh voltas oibriúcháin 2x ar a laghad

• Cuir friotóirí geata (10Ω go 100Ω) leis chun an sruth a theorannú

• Cuir ciorcaid snubber trasna nóid lasctha san áireamh

• Derate don teocht (úsáid páirteanna acomhal 150 ° C)

Mód Teip 3: Teip inductor i gciorcaid athshondach

Cosc:

• Sonraigh ionduchtóirí le insliú UL-aicme

• Cinntigh go sáraíonn an rátáil reatha buaicsruth oibriúcháin

• Cuir fiús teirmeach i sraith le haghaidh ciorcaid chriticiúla

Mód Teip 4: Athshocrú nó glasáil micririaltóra

Cosc:

• Úsáid maoirseoir voltais tiomnaithe IC (ní athshocrú RC)

• Fíoraigh go gcomhlíonann an t-am athshocraithe riachtanais na mbileog sonraí

• Cuir lasc ama faire leis le hathshlánú donna

Mód Teip 5: Tuirse comhpháirteach solder ó rothaíocht theirmeach

Cosc trí dhearadh PCBA:

• Úsáid Ábhair a mheaitseálann CTE - Tá croí copair (16-17 ppm/°C) níos fearr ná alúmanam (23-25 ​​ppm/°C) agus é péireáilte le soilse ceirmeacha (6-7 ppm/°C)

• Cuir nascáil ghreamaitheach leis – Faoi chomhpháirteanna móra, cuir greamachán eapocsa nó silicone i bhfeidhm

• Optamaigh céimseata an eochaircheap – Úsáid pillíní cuimilte agus fáinní uillinneacha níos mó ar chomhpháirteanna trí pholl

• Smaoinigh ar photáil - I gcás tionóil sheachtracha, laghdaítear an strus teirmeach-meicniúil ar chomhdhúil phota

Tástáil chuimsitheach: Roimh cheadú eitilte, ní mór don PCBA rothaíocht theirmeach DO-160 a rith:

• 500 timthriall ar a laghad don taobh istigh

• 1,000+ timthriallta don taobh amuigh

• Raon teochta a mheaitseáil leis an suíomh suiteála iarbhír

Achoimre: Soilsiú Aerárthaí Seicliosta Dearaidh PCBA

Feidhmíonn PCBA soilsithe aerárthaigh atá deartha i gceart go leanúnach ar feadh 50,000+ uaireanta eitilte gan rochtain chothabhála ar bith. Soláthraíonn an meascán de bhainistíocht teirmeach MCPCB, tiománaithe LED in-ríomhchláraithe, agus tástáil cáilíochta DO-160 an iontaofacht a éilíonn eitlíocht.
