Déanann an treoir seo miondealú ar na sonraíochtaí teicniúla, na caighdeáin déantúsaíochta, agus na ceanglais a bhaineann go sonrach le hiarratais a theastaíonn uait a bheith agat.

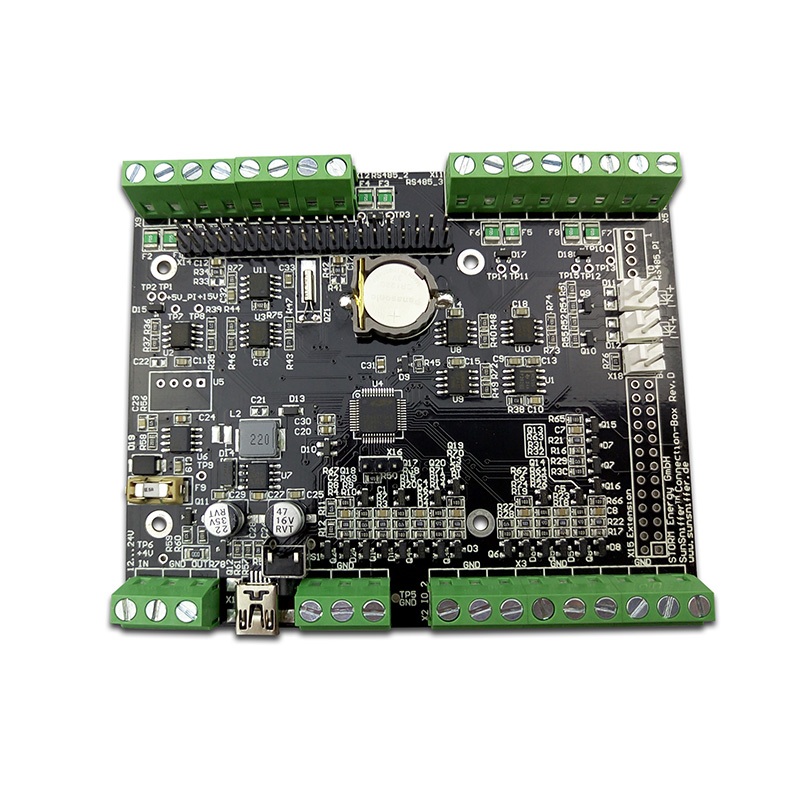

Cad é PCBA Tiománaí LED?

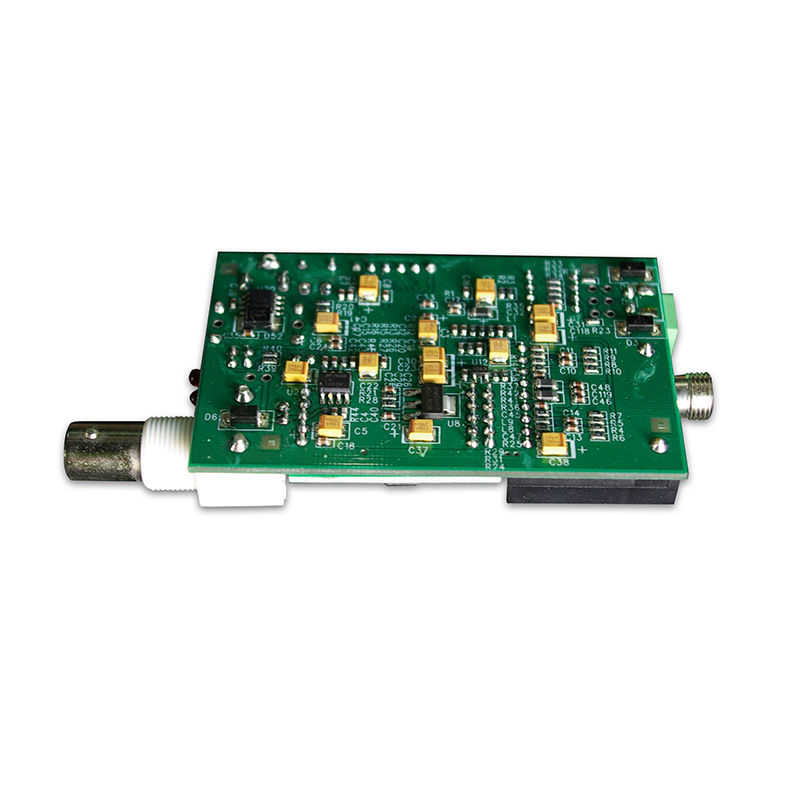

Is é PCBA tiománaí LED an bord iomlán cóimeáilte a rialaíonn cumhacht chuig foinse solais LED. Murab ionann agus PCBanna caighdeánacha, comhtháthaíonn na tionóil seo comhpháirteanna sonracha:
- IC tiománaí:Rialtóirí srutha tairiseacha nó tairiseacha voltais (m.sh., ON Semiconductor, TI, Neexperia).
- Trasfhoirmeoirí/Ionduchtóirí:Le haghaidh topologies comhshó cumhachta cosúil le Flyback nó Boost.
- Doirtil Teasa & Vias Teirmeach:Chun teocht acomhal na gcodanna ríthábhachtacha a bhainistiú.
- Nascóirí:Le haghaidh rialú maolú (0-10V, PWM) agus ionchur AC/DC.
Toisc go n-éilíonn soilse stiúir rialú docht reatha chun runaway teirmeach a chosc, anPCBAcaithfidh dearadh tosaíocht a thabhairt d'aonrú leictreach agus diomailt teasa.
Príomhpharaiméadair Theicniúla (Léargas ar Bhileog Sonraí)
Chun a chinntiú go gcomhlíonann do thionól caighdeáin tionscail, ní mór duit na paraiméadair seo a fhíorú le do mhonaróir. Bunaithe ar chaighdeáin reatha IPC agus comhpháirteanna, seo iad na méadrachtaí ríthábhachtacha.
Sonraíochtaí Ginearálta
Paraiméadar Caighdeán Luach / Raon Tionscnaimh StandardBase ÁbharFR4 (Tg 125°C nóim), Metal Core (MCPCB)IPC-4101/21Copper Tiús 1 unsa go 4 unsa (Sraitheanna seachtracha) IPC-6012 Aicme 2PCB Tiús 0.031" go 0.125"S-aghaidh-CEN) (Óir Tumoideachais Nicil Leictreonaic) nó HASLRoHS saor ó Luaidhe 2002/95/ECSolder MaskLPI (Grianghraf Leachtach Iníomhá) -- Glas/Bán/BlackIPC-SM-B40C
Feidhmíocht Leictreach & Theirmeach
Paraiméadar CoinníollachaRátáilMax Aschur Cainéil Reatha Ard-srutha (Feithicleach)Suas le 8A in aghaidh an chainéilUrsaí Soláthair VoltageDC Ionchur Suas go dtí 75VJunction Temp (Tj)Raon Oibriúcháin-40°C go +150°C Friotaíocht Teirmeach (θJA)Ag brath ar leagan amach36°C do phacáiste QFNitch) Tiontairí FrequencyBoost/Buck100kHz go 10MHz
Nóta Fachtóra Foirme:Úsáideann dearaí dlútha nua-aimseartha pacáistí DFN (2x2mm) chun suas le 90% de spás boird a shábháil i gcomparáid le pacáistí oidhreachta SOT223.
Dearadh & Cóimeáil: Na 4 Pointe Fócais Innealtóireachta is Fearr
Chun bualadhEEATcaighdeáin, táimid ag brath ar nótaí déantúsaíochta infhíoraithe agus sonraí innealtóireachta fíor-domhan.
1. Straitéis Bainistíochta Teirmeach
Is é an teas an namhaid atá ag toilleoirí leictrealaíoch agus bás LED.
- Trí Shocrúchán:Úsáid eagair de vias teirmeach faoin eochaircheap IC chun teas a aistriú chuig an eitleán talún copair.
- Doirt Copar:Ba chóir go mbeadh tiús copair ciseal seachtrach2 unsa (0.0026 in.) ar a laghadle haghaidh rianta ard-reatha.
- Cigireacht:Ní ceadmhach dlúith agus casadh an PCBA a shárú0.0075 in. in aghaidh an orlachchun teagmháil heatsink a chinntiú.
2. Roghnú Comhpháirt le haghaidh Fad saoil
- Gráid Feithicleach:Le haghaidh soilsiú taobh amuigh, roghnaighAEC-Q101tiománaithe cáilithe. Tacaíonn na codanna seo le cliatháin taobh-fhliuchta (SWF), a cheadaíonn Cigireacht Optúil Uathoibrithe (AOI) ar joints solder --- ceanglas maidir le déantúsaíocht gan aon locht.
- Toilleoirí:Úsáid toilleoirí srutha ard-ripple rátáilte d'íosmhéid 105°C.
3. Solderability agus Cigireacht
- Comhlíonadh AOI:Tá iniúchadh costasach X-gha de dhíth ar phacáistí gan luaidhe (DFN/QFN) gan chliatháin infhliuchtaithe ar an taobh. Ceadaíonn teicneolaíocht SWF caighdeánach AOI, ag laghdú costais tionóil go mór.
- Clárú Masc Saighdiúir:Ba cheart míchlárú a choinneáil go dtí ±0.004 in. uasta chun nochtadh copair a chosc.
4. Sábháilteacht Leictreach (Sruthán & Imréiteach)

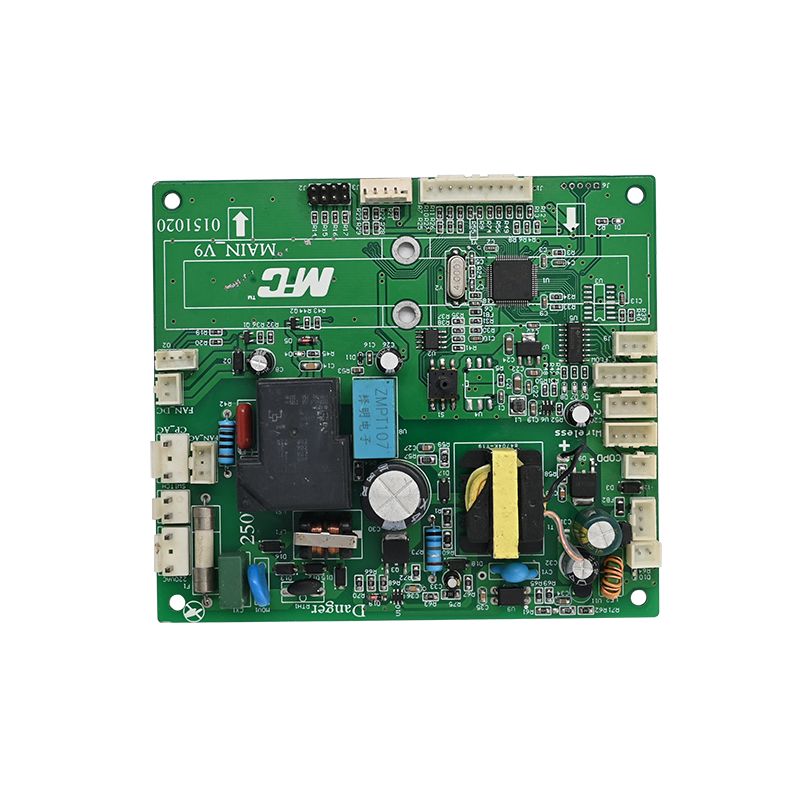

- Maidir le tiománaithe AC-DC (as líne), cinntigh go bhfuil imréiteach leordhóthanach idir rianta ardvoltais (príomhlíonra) agus taobhanna tánaisteacha ísealvoltais.
- Rátáil Inadhainteachta:Ní mór na hábhair go léir a chomhlíonadhUL94V-0. Ní mór an rátáil seo a mharcáil go fisiciúil ar thaobh solder an bhoird.
Riachtanais Iarratais-Shonracha
Cuireann earnálacha éagsúla strusanna éagsúla ar an tiománaí LED PCBA.
- Soilse Feithicleach (ADB):Teastaíonn tiománaithe ardreatha (8A+) leComhlíonadh EMC (CISPR 25 Aicme 5). Is minic a chuirtear srian le méid an bhoird, rud a fhágann go bhfuil gá le 4+ cruachta ciseal.
- Ardbhánna Tionsclaíocha:Díríonn sé ar chosaint borrtha agus raonta voltais ionchuir leathan (90-305V AC).
- Tomhaltóir (bleibíní LED):Costas-íogair, de ghnáth PCBanna alúmanam aon-ciseal le tiománaithe líneacha.
Ceisteanna Coitianta (FAQ)
Anseo thíos tá trí cheist theicniúla choitianta maidir leTiománaí faoi stiúir PCBAfoinsiú agus dífhabhtaithe.
C1: Cén fáth a theipeann ar mo thiománaí LED PCBA tar éis cúpla mí, cé go bhfuil na comhpháirteanna branda nua?
A:Is é an bhunchúis beagnach i gcónaístrus teirmeachnósádráil bocht. Seiceáil na rudaí seo a leanas:
1. Teocht Acomhal:Ar thomhais tú Tc (cás teocht) IC an tiománaí? Is é an riail láimhe ná go leathnaíonn saolré toilleora gach 10°C os cionn 85°C.
2. Starvation Copper:Tarlaíonn go leor teipeanna toisc nach bhfuil eochaircheap teirmeach an IC sádráilte i gceart. Ag baint úsáide as anSciatháin Taobh-FhliuchCeadaíonn an dearadh fíorú AOI chun a chinntiú go bhfuil an eochaircheap teirmeach ceangailte go hiomlán.
3. Ábhar Tg:D’fhéadfadh sé go ndíghrádódh caighdeán FR4 (Tg 130°C) le himeacht ama má ritheann an tiománaí te. Uasghrádú goTg 150°C+nó PCBA alúmanam-lárnach.
C2: Conas a dheimhním cáilíocht fréamhshamhail tiománaí LED PCBA roimh olltáirgeadh?
A:Ná bí ag brath ar chigireacht amhairc amháin. Teastaíonn próiseas fíorúcháin trí chéim uait:
1. Tástáil Leictreach (Tóraigh Eitilte):Tá fíorú 100% ar nascacht ghlan éigeantach. Cinntigh nach bhfuil aon shorts idir líonta ardvoltais agus ísealvoltais.
2. Íomháú Teirmeach:Rith an tiománaí faoi ualach iomlán ar feadh 1 uair an chloig. Úsáid ceamara teirmeach le seiceáil an bhfuil teocht an cháis IC ag teacht leis na sonraíochtaí sonraí.
3. Micrea-rannán Comhpháirteach Soladóra:Maidir le pacáistí DFN, ní mór duit alt samplach a thrasghearradh le seiceáil an bhfuil folúntas ann. Níor chóir go mbeadh folús níos mó ná 25% d'achar iomlán an eochaircheap.
C3: Cad a dhéanann bailchríoch dromchla "ENIG" do mo thiománaí LED, agus is fiú an costas breise?
A:Tá ENIG (Óir Tumoideachais Nicil Leictreonaic) ríthábhachtach do thiománaithe LED ard-iontaofa.
- Cén fáth go bhfuil sé tábhachtach:Fágann HASL Caighdeánach (Leibhéalú Solder Aeir Te) dromchlaí míchothrom. I gcás ICs tiománaí LED pitch beag (cosúil le QFN nó DFN), tá maoile ag teastáil le haghaidh sádrála ceart.
- An sochar "Óir":Cosnaíonn Óir an ciseal Nicil ó ocsaídiú. Má ocsaídíonn an Nicil, gheobhaidh tú siondróm "eochaircheap dubh", rud a fhágann go n-eascraíonn hailt solder a fhéachann go maith ach go n-éireoidh siad faoi rothaíocht teirmeach (coitianta i soilsiú lasmuigh).
- Fíorasc:Maidir le húsáid feithicleach nó lasmuigh, tá ENIG neamh-idirbheartaithe. Maidir le bolgáin tomhaltóra indiúscartha, is leor OSP nó HASL.
Achoimre
A láidirTiománaí faoi stiúir PCBAa shainmhínítear ní hamháin ag an CI a roghnaítear, ach ag anmeáchan copair, teirmeach trí straitéis, agusbailchríoch dromchla. Éiligh i gcónaí comhlíonadh IPC-6012 Aicme 2 nó Aicme 3, agus tosaíocht a thabhairt do chliatháin infhliuchta taobh le haghaidh feidhmchláir ríthábhachtacha feithicleacha chun fíorú AOI a chinntiú.
Trí chloí leis na paraiméadair seo --- arna bhfíorú trínár 20 bliain de thástáil tionscail --- cinntíonn tú saolré tiománaí a oireann do d'eagar LED, de ghnáth 50,000+ uair an chloig de fheidhmíocht L70.
