Le 20 bliain i ndéantúsaíocht leictreonaic agus Sinsearach, tá iniúchadh déanta agam ar na céadta tionóil comharthaí imeachta. Clúdaíonn an treoir seo na sonraíochtaí teicniúla, na caighdeáin chomhlíonta, agus na méadrachtaí feidhmíochta sa saol fíor a ndéanann bainisteoirí saoráidí agus sainitheoirí cuardach orthu.

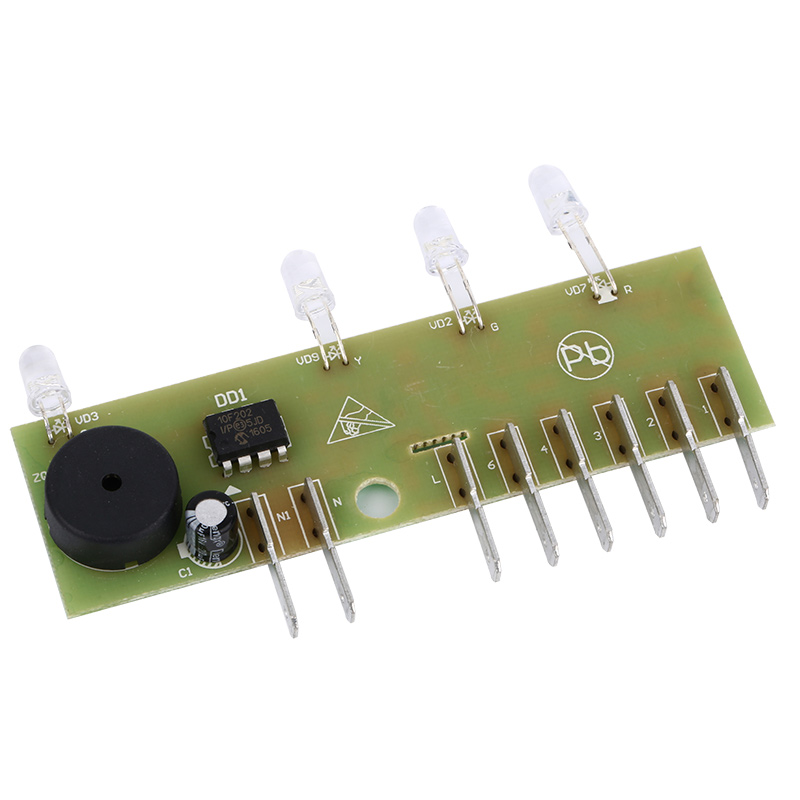

Cad a Dhéanann Comhartha Scoir PCBA Difriúil?
Murab ionann agus boird soilsithe caighdeánacha, ní mór do chomhartha scoir PCBA trí fheidhm chomhuaineach a bhainistiú:
- Cosáin Déchumhachta:Ionchur líne AC (120V nó 277V) chomh maith le ciorcad luchtaithe ceallraí cúltaca.
- Aistriú Aistrithe Éigeandála:Aistriú uathoibríoch chuig ceallraí DC laistigh de 0.1 soicind tar éis caillteanas cumhachta.
- Bainistíocht Teaghrán LED:Rialú reatha tairiseach do 6 go 36 stiúir dearg nó glas.
Toisc go n-ordaíonn cóid foirgníochta 90 nóiméad soilsithe le linn teipeanna cumhachta, ní mór don dearadh PCBA tosaíocht a thabhairt do mhuirearú ceallraí atá ann faoi láthair agus iontaofa íseal quiescent.
Croí-Sonraíochtaí Teicniúla
Comhlíonann nó sáraíonn na paraiméadair go léir atá liostaithe thíos caighdeáin UL 924 agus NFPA 101. Fíoraigh deimhnithe i gcónaí le do sholáthraí.
Cumhacht Ionchuir & Aschuir
Voltas Ionchuir Luach Caighdeánach Paraiméadar Comhlíonta (AC) 120V / 277V / 347V (50-60Hz) UL 924Mód Éigeandála Voltas 6V go 12V DC (ceallraí NiCd nó LiFePO4) NFPA 101Total Aschur Power2W go 8W (ag brath ar chomhaireamh StarPod AC) mód) ≥0.90 ag ualach iomlán IEC 61000-3-2 Éifeachtúlacht> 82% (tiontú AC-DC) caighdeáin DOE 2021
Sonraíochtaí Muirir Ceallraí
ParameterLuachNótaí Muirear Voltas (NiCd)7.2V go 8.4V (do phacáiste ainmniúil 6V)Ceanglas teochta Cúitithe Muirear Reatha50mA go 200mA (sruth seasta)Cosc ar róthéamh Cineál Battery SupportNiCd, NiMH, LiFePO4Auto-bhrath ar an bpréimh uair an chloig PCBARe10% Toilleadh Muirearú) Coscann gearrtha 5.4V ±0.2VP doirteadh domhain
Timpeallacht & Fisiciúil
ParaiméadarRating Teocht Oibriúcháin0°C go +50°C (taobh istigh) / -10°C go +55°C (suíomh tais)Teocht Stórála-20°C go +60° CPCB BunábharFR4 (Tg 130°C ar a laghad) nó CEM-1 do leaganacha costas-laghdaithe Copper Tiús 1 unsa. go 2 unsa. (Tá 2 unsa ag teastáil ó bhunrianta cumhachta.)Rátáil InadhainteachtaUL 94V-0 (marcáilte ar bord)

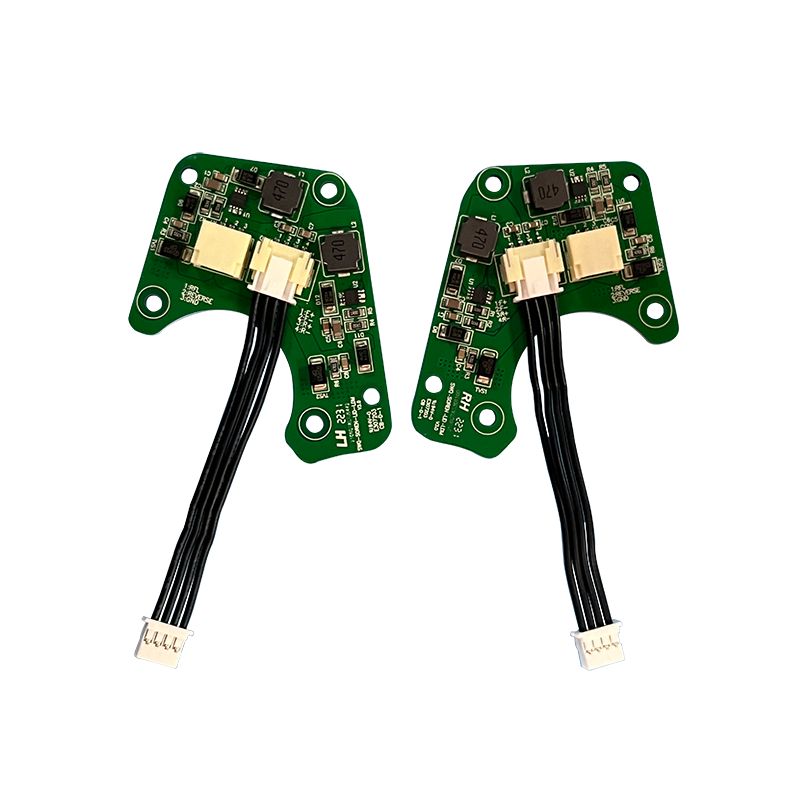

Príomhghnéithe Dearaidh PCBA Comhlíontach UL 924
Cód-chomhlíontachComhartha Scoir PCBAnach bhfuil roghnach. Seo a dhéanann cigirí a sheiceáil.
1. Aistriú Éigeandála Uathoibríoch
- Am Aistrithe:Ní mór don chlár aistriú ó AC go ceallraí laistigh de 0.1 soicind. Teipeann cigireacht ar aon mhoill a fheictear don tsúil dhaonna.
- Ciorcad Tástála:Caithfidh pointí tástála brú-chnaipe comhtháite teip chumhachta a insamhlú gan príomhlíonra AC a dhícheangal. Is gné éigeantach UL 924 é seo.
2. Córas Bainistíochta Ceallraí (BMS)
- Cosaint rómhuirir:Ní mór don PCBA stop a chur le muirearú nuair a shroicheann voltas ceallraí 8.4V (do phacáistí 6V NiCd).
- Cosaint Polarachta Droim ar Ais:Coscann dé-óidí ar an ionchur ceallraí damáiste má nascann an suiteálaí an ceallraí siar. Is é seo an phríomhchúis le teipeanna réimse.

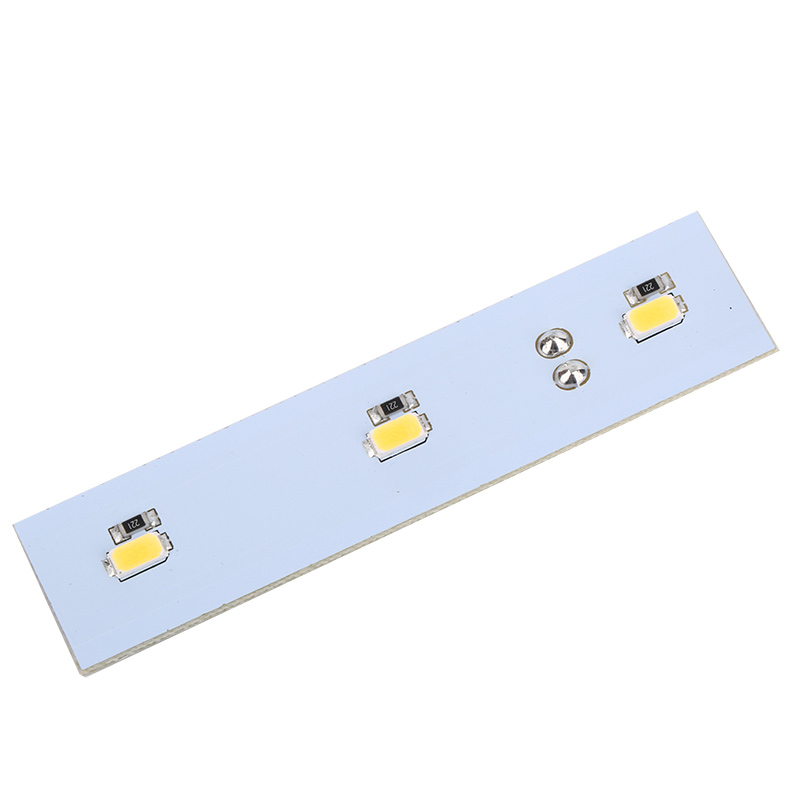

3. Solúbthacht Cumraíochta stiúir
Tacaíonn an chuid is mó de na boird PCBA de chomharthaí scoir le socruithe iolracha LED:
- Sraith 6-LED:Caighdeán le haghaidh comharthaí easbhrúite alúmanaim (dearg nó glas).
- Sraith Comhuaineach 12-LED +:Coitianta do chomharthaí dhá thaobh (halla nó mount uasteorainn).
- 18 go 36 eagar LED:Úsáidtear é le haghaidh comharthaí scoir ard-lumen (100+ candela).
4. Féin-Dhiagnóisic (Ardaonaid)
Áirítear le PCBAanna préimhe micrea-rialtóir:
- Logálann acmhainn ceallraí gach 30 lá.
- Blinks stádas LED dearg/glas chun sláinte ceallraí a chur in iúl.
- Comharthaíonn sé aláram inchloiste (roghnach) nuair a thiteann an ceallraí faoi bhun 80% den toilleadh rátáilte.
Deimhnithe nach mór duit a fhíorú
Roimh ordú ar bithComhartha Scoir PCBA, iarr na trí dhoiciméad seo:
Deimhniú Dlínse An Rud a Fhíoraíonn séUL 924USAE soilsiú éigeandála agus trealamh cumhachta NFPA 101 (Cód Sábháilteachta Saoil)USAI Fad an soilsithe (90 nóiméad) agus am aistrithe CSA C22.2 Uimh.
Rabhadh:Is beagnach cinnte go bhfuil PCBA gan marc UL infheicthe ar an gciseal scáileáin síoda neamhdheimhnithe. Féadfaidh cigirí allamuigh d’fhoirgneamh iomlán a theipeadh as seo.
Táscairí Cáilíochta Déantúsaíochta
Bain úsáid as an seicliosta seo agus tú ag déanamh meastóireachta ar sholáthraíComhartha Scoir PCBA.
- Clárú Masc Saighdiúir:Níor chóir go mbeadh an mí-ailíniú níos mó ná 0.005 orlach. Is guais turrainge é copar nochta ar rianta ardvoltais.
- Inléiteacht scáileáin síoda:Caithfidh gach sainitheoir comhpháirteanna (R1, C2, IC1), marcóirí polaraíochta, agus uimhreacha comhaid UL a bheith inléite go soiléir tar éis an tionóil.
- Comhpháirteanna Trí Pholl:Ba chóir go mbeadh nascóirí ceallraí agus lasca tástála tonnshádráilte, gan sádráil láimhe, chun hailt fuar a chosc.
- Cumhdach Comhfhoirmiúil (Roghnach):Maidir le láithreacha tais (seomraí scíthe, bealaí amach clúdaithe lasmuigh), tá sciath comhréireach aicrileach nó úireatán ag teastáil ón PCBA. Cuardaigh le haghaidh bailchríoch Neamhlonrach nó snasta thar na comhpháirteanna go léir.
Comhartha Scoir CCBA CCanna
Seo thíos trí cheist theicniúla a fhaighim go minic ó innealtóirí saoráidí agus ó speisialtóirí soláthair.
C1: An féidir liom PCBA caighdeánach tiománaí LED a úsáid le haghaidh mo chomhartha scoir in ionad Comhartha Scoir PCBA tiomnaithe?
A:Níl, agus seo é an fáth go bhfuil sé seo contúirteach. Níl trí chiorcad ríthábhachtach ag tiománaí LED caighdeánach PCBA:
1. Athrú Cúltaca Ceallraí:Ní bhraitheann tiománaithe caighdeánach caillteanas cumhachta AC. Thiocfadh do chomhartha imeachta dorcha láithreach le linn briste, rud a sháródh NFPA 101 a éilíonn 90 nóiméad soilsithe.
2. Dícheangal Ísealvoltais:Gan é seo, leanfaidh an PCBA ar aghaidh ag draenáil na ceallraí faoi bhun 5V, ag scriosadh cealla NiCd nó LiFePO4 go buan laistigh de thrí thimthriall.
3. Comhéadan Cnaipe Tástála:Teastaíonn feidhm tástála láimhe ó chigirí tógála. Ní chuimsíonn tiománaithe caighdeánacha an cosán comhartha seo.
An Líne Bun:Ceannaigh UL 924 liostaitheComhartha Scoir PCBAamháin. Cosnóidh an coigilteas $5 ar bhord cineálach na mílte i gcigireachtaí teipthe.
C2: Ritheann mo chomhartha scoir PCBA te. Laghdaíonn na soilse faoi stiúir tar éis 30 nóiméad ar cheallraí. Cad a theip?
A:Tá fadhb díghrádaithe ceallraí agat, ní fadhb LED. Seo é an t-ord diagnóiseach:
1. Voltas Táille Seiceála:Le cumhacht AC i bhfeidhm, tomhais ar fud na gcríochfort ceallraí. Ba cheart duit 7.2V go 8.4V a fheiceáil (do phacáiste NiCd 6V). Má tá an voltas faoi bhun 6.5V, tá teipthe ar an gciorcad muirir ar an PCBA.
2. Cumas Ceallra Tástála:Déan an ceallraí a dhícheangal agus é a luchtú le friotóir a tharraingíonn 200mA. Ba chóir go bhfanfadh pacáiste sláintiúil NiCd 6V os cionn 5.4V ar feadh 90 nóiméad ar a laghad.
3. Scrúdú le haghaidh Creimeadh:Scaoileann cadhnraí NiCd hiodrocsaíd photaisiam tar éis 3-5 bliana. Itheann an t-iarmhar criostalach bán seo rianta copair ar an PCBA. Má fheiceann tú púdar bán in áit ar bith, cuir an ceallraí agus an PCBA in ionad láithreach.
Ceartúchán Coitianta:Cuir an ceallraí in ionad gach 4 bliana, fiú má oibríonn an comhartha. Cuireann sé seo cosc ar chaillteanas cumais fholaithe.
C3: Conas a dheimhniú go bhfuil baisc de 500 bord comhartha scoir PCBA comhlíontach le UL gan tástáil a dhéanamh ar gach ceann acu?
A:Braitheann tú ar thrí shraith fíoraithe:
1. Seirbhís Leantach UL (FUS):Tagann gach fíor-PCBA atá liostaithe in OL ó mhonarcha a cheadaíonn iniúchtaí OL gan réamhfhógra. Ní mór uimhir chomhaid a bheith sa mharc UL ar an gclár (m.sh., UL E123456). Cuardaigh an uimhir seo ar bhunachar sonraí Product iQ UL. Mura bhfuil an chuma air, tá an marc góchumtha.
2. Comhoiriúnú Cód Dáta:Ba cheart go mbeadh cód dáta (formáid YWWW) ag an scáileán síoda PCBA. Cinntigh go dtagann an cód dáta seo le tréimhse táirgthe thuarascáil deimhnithe Ollscoil Luimnigh. Ní chlúdaítear cláir a dhéantar lasmuigh den fhuinneog sin.
3. Tástáil Randamach Millteach:I gcás gach 500 aonad, íobairt 2 bhord. Gearr iad a oscailt agus iniúchadh le haghaidh:
- Rátáil ceart fiús (m.sh., 250V 3A mall-shéid).
- Leithlisiú ceart claochladáin (íosmhéid imréiteach 0.125 orlach idir bunscoileanna agus meánscoileanna).
- Gan aon ionadú comhpháirte neamhcheadaithe (m.sh., toilleoirí 85°C in ionad 105°C).
Leid Pro:Iarr an "Fógra Údaraithe UL" ó do sholáthraí sula n-íocann tú as orduithe móra.
Achoimre: Roghnú an Chomhartha Scoir Ceart PCBA
A chaighdeánComhartha Scoir PCBAsainmhínithe ag trí ghné doshannta:
1. UL 924 Liostúle uimhir comhaid infhíoraithe.
2. Aistriú uathoibríoch faoi 0.1 soicindle dícheangal ceart ísealvoltais.
3. Ciorcad luchtaithe ceallraídeartha do cheimic NiCd, NiMH, nó LiFePO4.
Do bhainisteoirí saoráidí, tabhair tosaíocht do bhoird le féin-dhiagnóisic. Maidir le OEManna, sonraigh i gcónaí 2 unsa copar ar rianta cumhachta agus laminates UL 94V-0. Is iad doiciméadú déantúsaíochta deimhnithe agus deimhniú tríú páirtí an t-aon bhealach iontaofa maidir le comhlíonadh an chóid agus sábháilteacht áititheoirí.
