Le 20 bliain de thaithí i leictreonaic tomhaltóra agus déantúsaíocht PCB, tá athbhreithniú déanta agam ar na mílte tionóil solais uasteorainn. Clúdaíonn an treoir seo roghnú ábhar, bainistíocht theirmeach, topologí tiománaithe, agus ceanglais chomhlíonta a bhaineann go sonrach le dearadh PCBA an tsolais uasteorainn.
Cad a Chaithfidh Solas Uasteorainn PCBA a Dhéanamh
Rialaíonn agus cumhachtaíonn solas uasteorainn PCBA (Tionól an Bhoird Chuarda Clóbhuailte) foinse solais an stiúir. Murab ionann agus PCB lom, cuimsíonn PCBA na comhpháirteanna uile atá sádráilte ar an mbord --- soilse, tiománaithe, friotóirí, toilleoirí agus nascóirí.
Príomhfheidhmeanna an tsolais uasteorainn PCBA:
- Comhshó AC-go-DC (más tiománaí comhtháite):Athraíonn sé 110-277V AC go DC ísealvoltais le haghaidh soilse faoi stiúir
- Rialachán reatha seasta:Coinníonn sé sruth cobhsaí LED in ainneoin luaineachtaí voltais ionchuir
- Bainistíocht theirmeach:Seoltar teas ar shiúl ó acomhail LED chun teip roimh am a chosc
- Rialú maolú (roghnach):Comhéadain le dimmers balla (0-10V, TRIAC, nó PWM)
Difríocht ó PCB lom:Tá rianta copair agus pillíní copair ag PCB lom ach níl aon chomhpháirteanna ann. Tá PCBA curtha le chéile go hiomlán agus réidh le suiteáil isteach sa daingneán solais.
Croí-Sonraíochtaí Teicniúla
Paraiméadair Cumhachta Ionchuir
ParaiméadarStandard Raon Raon Ardfheidhmíochta Voltas Ionchur (AC)110-120V (US) nó 220-240V (AE)90-277V (Uilíoch)Minicíocht Ionchuir50/60 Hz50/60 HzFachtóir Cumhachta (PF)>0.70 (tomhaltóir)(Tomhaltóir)Ceadúnas) (THD)<20%<15% (Ceanglas DLC)Cosaint ar Bhorradh1 kV (bunúsach)2-4 kV (tráchtála)
Fachtóir cumhachta agus ceanglais THD de réir caighdeáin Energy Star agus DLC.
Sonraíochtaí Aschuir LED
Paraiméadar Cumhacht Meánach Cumhacht Ard Cumhacht Iomlán Aschur Lumen800-1500 lm (a ionadaíonn 60W gealbhruthach)1500-3000 lm3000-5000 lm+Líon na stiúir18-4848-100100-200+LED Reatha50-1500A00A mATOtal Power8-15W15-30W30-60W
Sonraíochtaí Fisiceacha
ParameterFR4 StandardAluminum MCPCBBoard CruthRound, cearnach, nó CustomRound, cearnach, nó saincheaptha Trastomhas (babhta tipiciúla)100mm go 300mm100mm go 300mmCopper Meáchan1 unsa (comhartha), 2 oz (cumhacht)1-2 ozLayer Count2 sraitheanna (is coitianta) 3-2 sraitheanna seoltacht. W/m·K1-9 W/m·K
Roghnú Ábhar PCB: FR4 vs Alúmanam MCPCB
Is é an rogha idir FR4 agus alúmanam MCPCB (Metal Core PCB) an cinneadh is tábhachtaí maidir le dearadh PCBA solais uasteorainn.
Tábla Comparáide
SaintréithFR4 PCBAAluminum MCPCBSeoltacht theirmeach Go dona (0.3-0.5 W/m·K)Maith go sármhaith (1-9 W/m·K)Meáchain SolasMeasarthaCost (toirt íseal)Measartha Íochtarach (30-50% níos airde ná FR4) saolré LED ag 150mA30,000-4 uair an chloig iarratas Íseal-chumhacht (<12W), bolgán in-athsholáthair Meán go dtí daingneáin uasteorainn ardchumhachta
Maitrís Cinnidh
Cumhacht Solas Uasteorainn Ábhar PCBA MoltaRéasún5W-12W (feisteas sruthlaithe beag)FR4 (2-ciseal) Costas níos ísle, teas inghlactha 12W-25W (uasteorainn chaighdeánach) Alúmanam MCPCB (1-2 W/m·K) Bainistíocht theirmeach criticiúil25W-50W (painéil mhóra)Alúmanam ardfheidhmíochta / 5-5W réamhthéamh LED (3-K-5W) Alúmanam ardfheidhmíochta (tráchtála)Préimh-alúmanam (5-9 W/m·K) nó croí-chopair Éigeantach maidir le hiontaofacht
Riail ordóg:Le haghaidh soilse uasteorainn os cionn 15W, bain úsáid as alúmanam MCPCB. Cuirfidh FR4 faoi deara teip stiúir roimh am mar gheall ar thógáil teasa.
Topology Tiománaithe le haghaidh Solas Uasteorainn PCBA
Úsáideann PCBAanna solas uasteorainn dhá phríomh-ailtireacht tiománaí: comhtháite (comhpháirteanna ar an mbord céanna) nó iargúlta (bord tiománaí ar leith).
Tiománaí comhtháite vs cianda
Tiomántán Comhtháite Gné (COB nó líneach)Tiomántán Cian (clár ar leith)Suíomh an tiománaíAr an PCBA céanna le bord LEDs ar leith, ceangailte le sreanga Cumhacht tipiciúil5W-25W15W-100W+Éifeachtúlacht80-88%85-93%Feidhmíocht maolaitheAn féidir a bheith lag le tiománaithe líneacha simplíAr fheabhas (Comhoiriúnacht chuí)RIA (0-10V, TRIAC, DALI)Costas Ísle (bord singil)Ard (dhá chlár)Is Fearr do Chostas-íogair, daingneáin neamh- dimming Tráchtála, dimmable, ard-chumhachta
Reatha Tairiseach vs Voltas Tairiseach
Cineál Tiomána Na Buntáistí is Fearr Buntáistí faoi Mhíbhuntáistí Sreanga Leantach (CC)Teaghráin LED tiomáint dhíreach (CC)Simplí, ní mór don chomhaireamh comhpháirteannaLED níos lú a bheith ag teacht le voltas an tiománaí Voltas seasmhach (CV) Daingneáin mhodúla le cláir iolrachaCaighdeán 12V/24V, éasca le leathnú Éilíonn friotóirí ar leith a theorannú srutha
Moladh le haghaidh solas uasteorainn PCBA:Bain úsáid as topology tiománaithe reatha leanúnach le haghaidh dearaí comhtháite. Soláthraíonn sé sruth stiúir cobhsaí gan friotóirí breise.
Bainistíocht Teirmeach do Solas Uasteorainn PCBA
Is é an teas an príomh-namhaid i saolré LED. Le haghaidh gach laghdú 10°C ar theocht acomhal LED, déantar dúbailt ar an saolré.
Dearadh Cosán Teirmeach
Leanann an cosán teirmeach le haghaidh solas uasteorainn PCBA an seicheamh seo:
Acomhal stiúir → ceap teirmeach faoi stiúir → PCBA copar → ciseal tréleictreach (MCPCB) → bonn alúmanaim → tithíocht daingneáin → aer an tseomra
An nasc is laige:An ciseal tréleictreach (insliú idir ciorcad copair agus bonn alúmanaim). Tá seoltacht 1-3 W/m·K ag tréleictreach caighdeánach. Sroicheann tréleictreach préimhe 5-9 W/m·K.
Rialacha Dearadh Pad stiúir
Dearadh EilimintRiachtanas vias teirmeach faoi stiúir 9-12 vias (trastomhas 0.3mm) in aghaidh an LEDVia ard-chumhachta Líonadh agus caipín (Ceadaíonn sádráil ar an mbarr)Méid eochaircheap copair Íosmhéid 2x LED ceap teirmeach méid solder clúdach80-90% d'achar eochaircheap teirmeach (Cigireacht X-gha) lamháltas neamhní Uasmhéid 25% d'achar eochaircheap
Fíorú Teirmeach
Tástáil táirgeachta:Tar éis cóimeála, reáchtáil an solas uasteorainn ag cumhacht iomlán ar feadh 1 uair an chloig. Tomhais an teocht ag na pillíní LED ag baint úsáide as ceamara infridhearg.
Teocht (eochaircheap stiúir) Grád Saoil Ionchais<50°CEAr fheabhas70,000+ uair an chloig50-60°CGood50,000-70,000uair60-70°Inghlactha30,000-50,000 uair an chloig>70°CE Riosca Teip<20,000 uair
Rialacha Leagan Amach PCB le haghaidh Solas Uasteorainn PCBA
Riail 1: Socrúchán Siméadrach LED
Cuir na soilse stiúir go cothrom ar fud an PCBA chun spotaí te a chosc agus dáileadh aonfhoirmeach solais a chinntiú. Le haghaidh soilse uasteorainn bhabhta:
- Socraigh na soilse stiúir i gciorcail chomhlárnacha
- Spásáil comhionann idir soilse in aice láimhe
- Coinnigh fad comhsheasmhach ó imeall an bhoird
Riail 2: Rianta Gearra Ard-Reatha
Ba cheart go mbeadh rianta ard-reatha (cumhacht stiúir agus talamh) chomh gearr agus leathan agus is féidir. Ríomh an leithead riachtanach:
Le haghaidh 2 unsa copar, ardú teochta 20 ° C:
- Leithead (mils) = Reatha (Amps) × 35
Sampla: 300mA (0.3A) rian → 0.3 × 35 = 10.5 mils (0.27mm) íosta
Cuir lamháil sábháilteachta 50% leis:Úsáid 16 mils (0.4mm) le haghaidh rianta 300mA.
Riail 3: Ailt AC agus DC ar leithligh
Má chuimsíonn an PCBA tiontaire AC-DC comhtháite:
- Coinnigh ionchur AC (ardvoltas) ag imeall amháin den chlár
- Coinnigh achar creepage 3mm idir rianta AC agus ísealvoltais DC
- Bain úsáid as sliotán fisiciúil nó móta sa PCB má tá spás daingean
Riail 4: Doirt Copar don Talamh
Bain úsáid as doirt soladach copair ar an gciseal barr (do MCPCB, an ciseal ciorcad) le haghaidh tuairisceáin LED. Laghdaíonn sé seo titim voltais agus feabhsaíonn sé scaipeadh teasa.
Riail 5: Dáileadh Cumhachta Daisy-Chain
Le haghaidh soilse uasteorainn níos faide (líneach nó dronuilleogach), rianta cumhachta bealaigh mar bhus lárnach seachas stiúir a bheathú ó dheireadh an teaghráin roimhe seo.

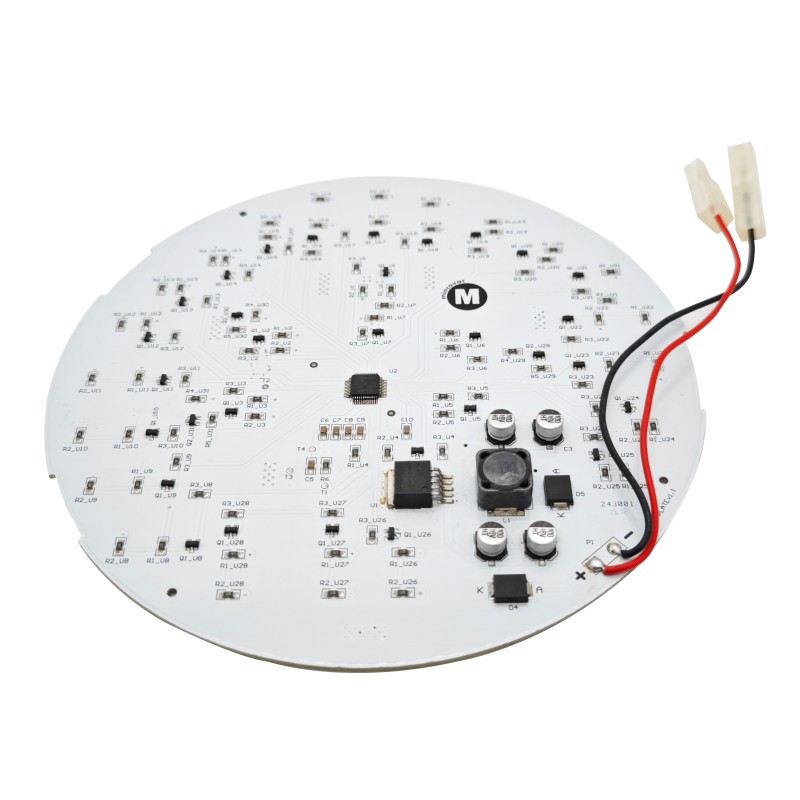

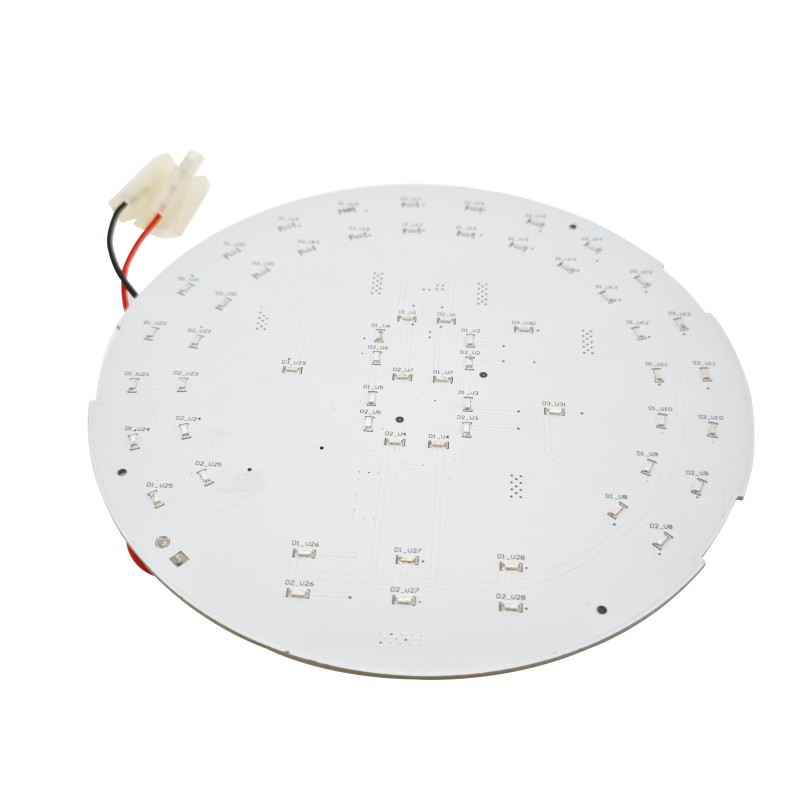

Solas Uasteorainn Sampla Leagan Amach PCBA (Babhta)
Tá an stack ciseal seo ag PCBA solais uasteorainn bhabhta tipiciúil (trastomhas 150mm, 36 stiúir):
Ciseal Feidhme Copper Meáchan Barr (ciseal ciorcaid)Pill stiúir, rianta, comhpháirteanna tiománaithe2 ozCiseal tréleictreach Leithlisiú leictreach75-100 µm Bonnán alúmanam leathadh teasa agus tacaíocht mheicniúil 1.6mm tiús Bun (roghnach)Comhpháirteanna tánaisteacha nó masc sádrála amháin N/A
Breithnithe Flicker agus Toise
Cúiseanna Flicker
Tarlaíonn caochaíl stiúir nuair a bhíonn ripple suntasach ag sruth aschuir an tiománaí. Cúiseanna coitianta:
- Toilleas aschuir neamhleorsa tiománaí
- Comhoiriúnacht dimmer TRIAC bocht(dimmers ceannródaíoch le hualaí capacitive)
- Íseal-minicíocht PWM dimming(<1 kHz)
Méadracht Flicker
MetricGoodInghlactha Go dona Caochadán faoin gcéad (100Hz)<10%10-30%>30% Innéacs caochaí<0.10.1-0.3>0.3Minicíocht flicker>1 kHz100-1000 Hz<100 Hz
Teicnící Laghdaithe Flicker
TeicnícEffectCost ImpactCuir toilleoir aschuir mórchóir (100-470µF)Laghdaíonn sé 100-120 Hz rippleLow ($0.10-0.30)Méadú ar mhinicíocht maolúcháin PWM go >4 kHzCuireann sé deireadh le caochaí infheictheGaine (athrú firmware)Úsáid rialachán aiseitilte ard-PFBuck-BotterModer ($0.50-1.00)
Comhlíonadh agus Deimhniú
Deimhnithe ag Teastáil de réir an Mhargaidh
250.0Sábháilteacht le haghaidh daingneáin soilsitheEUCE (lena n-áirítear LVD, EMC, RoHS)Sábháilteacht, astuithe, substaintí guaiseachaGlobalIEC 62031Soilsiú modúl ginearálta (lena n-áirítear LVD, EMC, RoHS)Sábháilteacht, astuithe, substaintí guaiseacha incháilitheacht, riachtanais fóntais
Comhthástálacha Comhlíonta
TestStandardCriteria Neart tréleictreach (hipot)UL 87501500V AC ar feadh 1 nóiméad, gan aon mhiondealú Leanúnachas ar an talamhUL 8750<0.1Ω idir teirminéal talmhaithe agus miotail nochta EMI (seolta & radaithe)FCC Cuid 15 (SAM) nó EN 55015 (AE)Thíos na teorainneacha sonraithe, THD Fachtóir Cumhachta 200% le haghaidh tráchtála
Solas Uasteorainn PCBA Ceisteanna Coitianta
C1: An féidir liom an PCBA solais uasteorainn céanna a úsáid le haghaidh feidhmeanna tráchtála 120V agus 277V araon?
A:Ní hea, gan tiománaí ionchuir uilíoch. Seo an miondealú teicniúil:
Úsáideann PCBA atá deartha go sonrach le haghaidh 120V AC comhpháirteanna atá rátáilte le haghaidh thart ar 200V DC voltas bus (tar éis a cheartú). Ag 277V AC, tá an bus DC ceartaithe thart ar 390V DC. Sáraíonn sé seo rátáil voltais na dtoilleoirí caighdeánacha 120V, MOSFETanna, agus dé-óidí.
Ceanglais deimhnithe voltais chomhpháirte:
Comhpháirt120V Rátáil277V Rátáil Riachtanach Toilleoir ionchur200V400-450VMOSFET250-300V500-600VRectifier dé-óid200V400VCreepage achar1.5mm3.0mm
Má theastaíonn PCBA amháin uait don dá voltas:
- Sonraigh aTiománaí uilíoch ionchurrátáil 90-277V AC
- Úsáid comhpháirteanna atá rátáilte le haghaidh íosmhéid bus 400V DC
- Dear creepage PCB ar feadh 3mm idir línte AC agus ailt ísealvoltais
- Ag súil le costas comhpháirte 10-20% níos airde
Rogha eile:Cruthaigh dhá leagan PCBA --- ceann amháin le haghaidh 120V (costas níos ísle) agus ceann le haghaidh 277V (rátáil voltais níos airde). Tá sé seo coitianta i ndéantúsaíocht soilsiú tráchtála.
C2: Conas a chinntím go n-oibríonn mo sholas uasteorainn PCBA i gceart le dimmer balla TRIAC?
A:Is dúshlán coitianta é comhoiriúnacht dimmer TRIAC do dhearthóirí PCBA solais uasteorainn. Seo é an cur chuige innealtóireachta:
An fhadhb:Dearadh dimmers TRIAC le haghaidh bolgáin ghealbhruthacha (ualaí frithsheasmhacha). Cuireann soilse faoi stiúir ualach imoibríoch i láthair a d'fhéadfadh an TRIAC a chur amú, rud a fhágann go mbíonn caochaíl, splancadh nó mainneachtain faoi bhun 30%.
Réiteach 1 - Friotóir bleeder (éighníomhach):
Cuir friotóir bleeder (10-50 kΩ, 1-2W) trasna an ionchuir AC. Tarraingíonn sé seo go leor srutha (5-15 mA) chun an TRIAC a choinneáil ag seoladh i gceart le linn gach leath-timthriall.
Toradh:Feabhsaíonn dimming deireadh íseal (de ghnáth íosmhéid 10-15%). Cuireann sé 1-2W de chaillteanas fuireachais.
Réiteach 2 - Ciorcad fuilitheora gníomhach (is fearr):
Ní tharraingíonn bleeder gníomhach (IC-rialaithe) sruth ach amháin nuair a bheadh an TRIAC mícheart ar shlí eile. Tá caillteanas éifeachtúlachta gar do nialas.
Réiteach 3 - Sonraigh an tiománaí TRIAC dimming IC:
Áirítear le go leor IC tiománaithe tráchtála LED braite dimming TRIAC ionsuite agus rialú bleeder. I measc na samplaí tá:
- TI LM3447(Tiománaí LED dimmable TRIAC)
- MPS MP4030(rialtóir taobh bunscoile dimming TRIAC)
Riachtanas tástála:Comhoiriúnacht dimming a bhailíochtú le 5 mhúnla dimmer TRIAC éagsúla ar a laghad (Lutron, Leviton, Legrand). Athraíonn tostóirí go suntasach ina gcuid riachtanas reatha sealúchais.
Comhartha teip réimse:Má bhíonn an solas uasteorainn ag caochaíl nó ag splancadh nuair a chaolaítear é faoi bhun 50%, ní leor ciorcad an tséideora.
C3: Cad iad na saincheisteanna cáilíochta is coitianta i ndéantúsaíocht PCBA solais uasteorainn?
A:Bunaithe ar na mílte iniúchtaí táirgeachta, is ionann na cúig locht seo agus níos mó ná 80% de shaincheisteanna cáilíochta PCBA solais uasteorainn.
Locht Minicíocht Fréamhchúise Modh AimsitheAthobair Chostais Tombstoneing 1-5%Toirt mhíchothrom greamaigh sádrála ar pads LEDAOIHigh (LEDs damáiste) Folús solder faoi Gáis Flux Coitianta LEDs le linn iniúchta reflowX-gha Níl aon cheann (folamh <25% inghlactha) Polaracht droim ar ais LEDs0.5-2%Fodhaire nó socrúchán ard-datha bord)Ailt solder fuar ar an tiománaí IC1-3%Teocht athshreabhadh neamhleor
Straitéisí coiscthe:
Soilsiú LED:
- Úsáid cró stionsal atá beagán níos mó ná na pillíní LED (cóimheas 1:1.1)
- Cinntigh go bhfuil 60-90 soicind os cionn an leachtais (TAL) ag an bpróifíl reflow
LEDs polaraíocht droim ar ais:
- Úsáid soilse le marcáil shoiléir polaraíocht (anóid / catóide)
- Cigireacht optúil uathoibrithe (AOI) a chur i bhfeidhm le seiceáil polaraíocht
- Rith tástáil polaraíochta 100% ar thaiscéalaí eitilte nó ar leaba na n-ingne
joints solder fuar:
- Fíoraigh an bhuaictheocht athshreafa (245-260°C i gcás SAC305 saor ó luaidhe)
- Monatóireacht a dhéanamh ar phróifíl oigheann gach lá le próifíleoir (ní hamháin uair amháin in aghaidh an bhaisc)
Greamaigh teirmeach neamhleor (MCPCB go heatsink):
- Úsáid stionsal nó priontáil scáileáin le haghaidh greamaigh teirmeach (ní feidhmchlár láimhe)
- Sprioc tiús ghreamú 0.3-0.5mm
- Fíoraigh an clúdach tar éis gléasta (ba chóir go bhfágfadh taosrán teirmeach na himill beagán)
Seicliosta rialaithe cáilíochta le haghaidh iniúchta PCBA solais uasteorainn ag teacht isteach:
Mír Cigireachta Modh Glactha Critéir faoi stiúir Polaracht Amhairc nó AOI100% Ceart Solder joints (comhpháirteanna cumhachta)Aoin idirlinne, gan dóthain voidí solderLED X-gha (sampla 5-10%)<25% in aghaidh an pillín Teirmeach Amharc (fácadh imeall)Le feiceáil ag gach pointe gléasta, Leictreacha a sheiceáil-chun tosaigh Leaba / treoir-seiceáil ar aghaidh
Solas Uasteorainn Seicliosta Déantúsaíochta PCBA
Céim TáirgeadhRiachtanas Fíorú PCB Cigireacht ag teacht isteachGan warpage, tiús ceart, bailchríoch ENIG infheicthe Tomhas amhairc agus tomhsaire Priontála greamaigh sádrála Tiús stionsal 0.1-0.12mm, ailíniú cró ±0.05mmSPI (iniúchadh ar ghreamú sádrála)Socrúchán Pioc agus ÁitLED ±0.05mm cruinneas ±0.05mm cruinneas AOIe-2k sádráil 4C, tar éis socrúchán Reflow 60-90 soicind Próifíleora sonraí in aghaidh an bhaisc Feidhmchlár greamaigh teirmeach 0.3-0.5mm tiús, clúdach iomlán Seiceáil meáchain + brú gléasta amhaircHeatsink, gan aon sonraíocht chasmhóiminte gapScrew Tástáil leictreachOscailte/gearr, Polaracht stiúir, tomhas reatha Daingneán tástála uathoibrithe
Achoimre: Seicliosta PCBA Solas Uasteorainn Dea-Cháilíochta
Déanann PCBA solas uasteorainn ardchaighdeáin costas, feidhmíocht theirmeach agus comhlíonadh a chothromú. I gcás daingneáin chónaithe caighdeánacha (15-25W), baineann MCPCB alúmanam le 2 unsa copar, tiománaí sruth seasta, agus teocht ceap stiúir faoi 60 ° C amach go comhsheasmhach saolré 50,000+ uair an chloig. Le haghaidh daingneáin dimmable tráchtála, cuir ICanna tiománaithe atá comhoiriúnach le TRIAC agus ciorcaid bleeder. Is féidir na lochtanna déantúsaíochta is coitianta --- tombstoneing LED, polaraíocht droim ar ais, agus hailt fuar --- a chosc trí iniúchadh AOI agus próifílí athshreabha rialaithe.
| Eilimint Dearaidh | Riachtanas |
|---|---|
| Ábhar PCB | Alúmanam MCPCB do >15W; FR4 inghlactha le haghaidh <12W |
| Meáchan copair | 2 unsa le haghaidh rianta cumhachta; 1 unsa le haghaidh comhartha |
| Bainistíocht theirmeach | 9+ vias teirmeach in aghaidh an LED; Teocht ceap stiúir <60°C ag ualach iomlán |
| Topology tiománaí | Sruth tairiseach (comhtháite nó cianda) |
| Rialú flicker | Toilleas aschuir 100-470µF; PWM dimming > 4 kHz má úsáidtear é |
| Comhoiriúnacht dimming | Ciorcad bleeder do TRIAC; IC dimming tiomnaithe do na torthaí is fearr |
| Rátáil voltais | Comhpháirteanna rátáilte le haghaidh uasvoltais ionchuir (120V nó 277V nó uilíoch) |
| Deimhnithe | UL nó CE bunaithe ar an spriocmhargadh; Energy Star le haghaidh tráchtála |
| Cigireacht déantúsaíochta | AOI (polaracht LED, joints solder), X-gha (folús), tástáil leictreach |
