Conas Solas Plandála Iontaofa a Dhéanamh PCBA
Feidhmíonn soilse plandála (daingneáin stiúir gairneoireachta) faoi choinníollacha éilitheacha: oibriú laethúil leanúnach 12-16 uair an chloig, timpeallachtaí ard-taise (60-90% RH), agus strus suntasach teirmeach. Is é an PCBA cnámh droma an daingneáin ar fad --- ciallaíonn teip anseo caillteanas barr agus fuinneamh amú.
Le 20 bliain de thaithí i leictreonaic cumhachta agus déantúsaíocht PCB ar fud na n-earnálacha tionsclaíochta agus talmhaíochta, tá anailís déanta agam ar na céadta teipeanna fáis sa réimse solais. Clúdaíonn an treoir seo roghnú ábhar, bainistíocht theirmeach, dearadh speictrim, agus paraiméadair iontaofachta cruthaithe le haghaidh solas plandála PCBA.

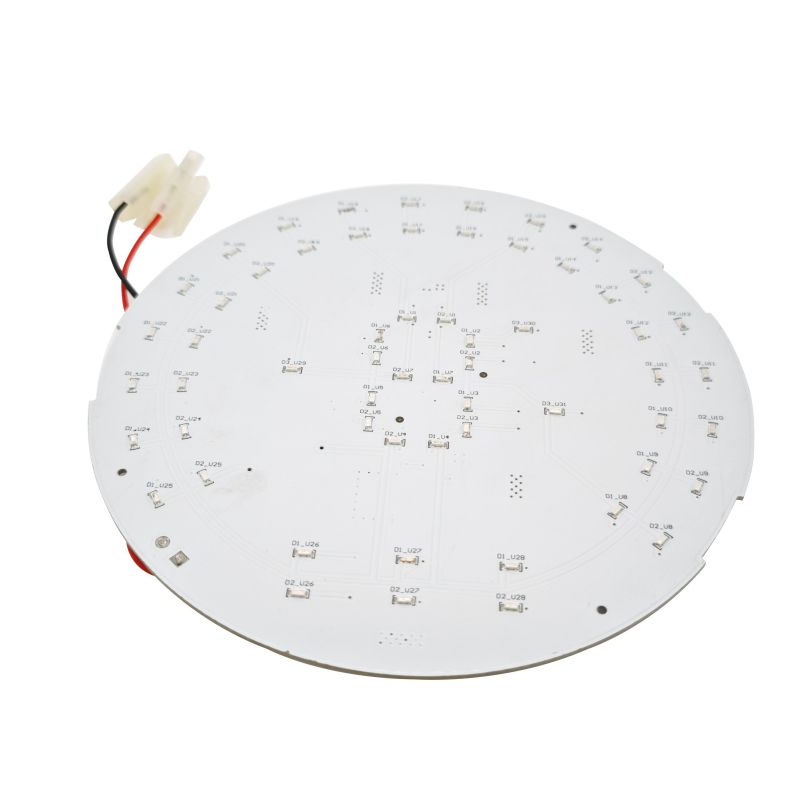

Cad a Chaithfidh Solas Plandála PCBA a Dhéanamh
Tacaíonn PCBA solas plandála le fótaisintéis plandaí trí sholas saorga. Murab ionann agus soilsiú caighdeánach, ní mór do PCBA gairneoireachta tonnfhaid sonracha a sheachadadh (dearg le haghaidh bláthanna, gorm le haghaidh fás fásúil) agus oibríocht leanúnach ardchumhachta á bhainistiú.
Feidhmeanna riachtanacha PCBA solais plandála:
- Rialú aschuir speictreach:Tiomáineann sé sliseanna stiúir ag tonnfhaid beachta (660nm dearg, 450nm gorm) le diall ≤ ±5nm
- Diomailt teirmeach:Baintear teas ó acomhail LED chun dímheas lumen roimh am a chosc
- Rialú cumhachta:Athraíonn sé ionchur AC (85-265V) nó ionchur DC (12-52V) go sruth tairiseach cobhsaí le haghaidh teaghráin LED
- Cosaint an chomhshaoil:Withstands taise cheaptha teasa agus luascáin teochta
Difríocht lárnach ó PCBA caighdeánach LED:Teastaíonn dlús cumhachta níos airde (40W go 200W+ in aghaidh an bhoird) chun PCBAanna solais a phlandáil agus tiúnadh speictrim ar leith do chineálacha éagsúla barr.
Croí-Sonraíochtaí Teicniúla
Riachtanais Speictrim de réir Céime Fáis
Céim an FháisTonnfhad Ceannasach Dearg:Feidhmchlár Cóimheas GormFíorúil (duilleoga/gas) 450nm (gorm) 3:1 go 4:1 Leitís, luibheanna, duilleoga glasa duilleacha Bláthanna / Torthaí660nm (dearg) 5:1 go 9:1 Trátaí, piobair, trumpaí 700nm + whiteVariableSoilsiú cheaptha teasa a fhorlíonadh
Bunaithe ar chaighdeáin reatha gairneoireachta LED agus sonraíochtaí an mhonaróra.
Sonraíochtaí Leictreacha & Cumhachta
Paraiméadar Cumhacht Íseal (Baile/DIY) Lárchumhacht (Tráchtála) Ardchumhacht (Feirme Ingearach)Cumhacht Iomlán10W-40W40W-120W120W-300W+Voltas Ionchur12V-24V DC45-52V DC48V DC nó AC 85-265VLED Reatha in aghaidh an Channel350mA-700mA700mA-1500mA1500mA-2800mACDiall Reatha±5%±2%±1%Éifeachtúlacht Tiontaithe Cumhachta>85%>90%>93%
Raonta cumhachta a dhíorthaítear ó shonraíochtaí PCBA éadrom plandála tráchtála.
Sonraíochtaí Fisiceacha & Teirmeacha
ParaiméadarFR4 CaighdeánachAlúmanam MCPCBCopper MCPCBCopper Seoltacht Thermal 0.3-0.5 W/m·K1-9 W/m·K200-400 W/m·KCopper Meáchan1 oz1-2 oz2-3 oz Sraith Áireamh2-4 sraitheanna1-2 ciseal 1-2 ciseal Uasmhéid °T1300C dromchla Oibriúcháin Feidhmchlár tipiciúla Íseal-chumhacht (<30W) An chuid is mó de shoilse tráchtála Fíor-ard-chumhacht
Bunaithe ar chaighdeáin déantúsaíochta PCB d'iarratais gairneoireachta.
Roghnú Ábhar PCB: Tá sé ríthábhachtach d'iontaofacht
Cinneann rogha ábhar PCB go díreach saolré solais plandála agus feidhmíocht.
Alúmanam MCPCB (Is Coitianta le haghaidh Soilse Plandála)
Is ionann MCPCBanna alúmanam agus níos mó ná 80% de PCBAanna solais plandála tráchtála. Cuireann siad an chothromaíocht is fearr idir feidhmíocht theirmeach agus costas.
Paraiméadar Caighdeán Ardfheidhmíochta Alúmanam Seoltacht Theirmeach Alúmanam1-3 W/m·K5-9 W/m·KTroife Leictreacha Tiús Ciseal50-100µm75-150µm Miondealú Voltas2-3 kV3-5 kVCost an m² (mórchóir)~$30~$50
Nuair a roghnaíonn tú alúmanam:An chuid is mó de na soilse plandála tráchtála ó 40W go 200W. Is leor an PCB alúmanaim 1-3 W/m·K le haghaidh gnáthdlúis LED.
FR4 (Cost-íogair nó Ísealchumhacht)
Níl PCBAanna solais plandála FR4 oiriúnach ach amháin le haghaidh:
- Daingneáin ísealchumhachta faoi 30W
- Dearthaí le heatsinks seachtracha
- Feidhmchláir ghearrthréimhseacha nó caitheamh aimsire
Teorainn:Ní féidir le FR4 teas a scaipeadh go héifeachtach. Ardaíonn teochtaí acomhal LED 15-25 ° C níos airde ná dearaí coibhéiseacha MCPCB alúmanaim.
PCBA Ceirmeach (Préimh / Ard-iontaofacht)
Cuireann foshraitheanna ceirmeacha (alúmana nó nítríd alúmanaim) deireadh leis an gciseal tréleictreach go hiomlán, ag baint amach seoltacht theirmeach 20-200+ W/m·K.
Is fearr le haghaidh:Dlús ardchumhachta an-mhór (>3 W/cm²) nó feidhmchláir a éilíonn iontaofacht iomlán.
Bainistíocht Theirmeach le haghaidh Oibriúcháin Leanúnach
Feidhmíonn soilse plandála 12-16 uair sa lá, 365 lá sa bhliain. Is é bainistíocht theirmeach an fachtóir iontaofachta #1.
Optamú Conair Teirmeach
Riail ordóg:Le haghaidh gach laghdú 10°C ar theocht acomhal LED, déantar dúbailt ar an saolré.
Dearadh EilimintRiachtanas Modh Fíorú Trí phasanna Teirmeacha faoi stiúir pads Íosmhéid 9 vias (trastomhas 0.3mm) in aghaidh an iniúchta LEDX-ghathachVia líonadh Líonadh agus caipín le copar nó eapocsa-Cross-sectionCopper limistéar le haghaidh scaipeadh teasa300-500mm² in aghaidh ard-chumhachta LEDPCB leagan amach léirmheas Clúdach sádrála ar chlúdach teirmeach pad80-90% vonoid (folamh mór) <25% Teocht an dromchla (ag ualach iomlán) Faoi bhun 60 ° C (limistéar ceap LED) Íomháú teirmeach
Ábhar Comhéadain Teirmeach (TIM)
Idir an MCPCB agus heatsink daingneáin:
- TIM ag teastáil:Ceap teirmeach silicone nó ceirmeach (íosmhéid 3 W/m·K)
- Tiús:0.5mm go 1.5mm
- Comhbhrú:20-30% chun bearnaí aeir a dhíchur
Meáchan Copar do Rianta Reatha
Reatha in aghaidh an Meáchan Íosta Copper Meáchan Molta Copper<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz le hoscailt sádrála3A+2 unsa le rianta comhthreomhara 3 unsa
Bunaithe ar chaighdeáin acmhainne reatha IPC-2221 maidir le soilsiú gairneoireachta.
Dearadh Speictrim agus Rialú Tonnfhad
Éilíonn plandaí speictream solais ar leith le haghaidh céimeanna éagsúla fáis. Ní mór don PCBA na tonnfhaid seo a sheachadadh le cruinneas.
Tonnfhad Caighdeánach le haghaidh Soilse Plandála
TonnfhadColorFunctionLED Chip Type450-460nmRoyal BlueFás fásúil, ionsú clóraifillBlue LED660-665nmDeep RedBláthú, torthúla, fótamorphogenesisRed LED730-740nmFar RedEmerson éifeacht, tionscnamh bláthannaFar amhairc-LED30000K speictream dearg stiúir
Dearg: Moltaí Cóimheas Gorm
Cineál Plandaí Dearg: Cóimheas Gorm Nótaí Glasaigh dhuilleacha (leitís, spionáiste) 3:1 go 4:1 Gorm níos airde le haghaidh fáis dhlúth Torthaí plandaí (trátaí, piobair)5:1 go 9:1 Dearg níos airde le haghaidh forbairt bláthanna/torthaí Luibheanna (basil, cilantro) 4:1 go 6:1 speictream cothromaitheFull:-1 speictream cannabachFull: (bláth) Is fearr speictream inchoigeartaithe
Bunaithe ar threoirlínte dearadh LED gairneoireachta ó fhoinsí tionscail.
Rialú Reatha maidir le Cobhsaíocht Tonnfhad
Aistríonn tonnfhad LED le héagsúlacht reatha. Chun cruinneas speictreach a choinneáil:
- Diall uasta reatha:±2% thar gach teaghrán LED
- Diall molta:±1% le haghaidh dearaí préimhe
- Modh tomhais:Titim voltas friotóra sraithe nó méadar reatha inlíne

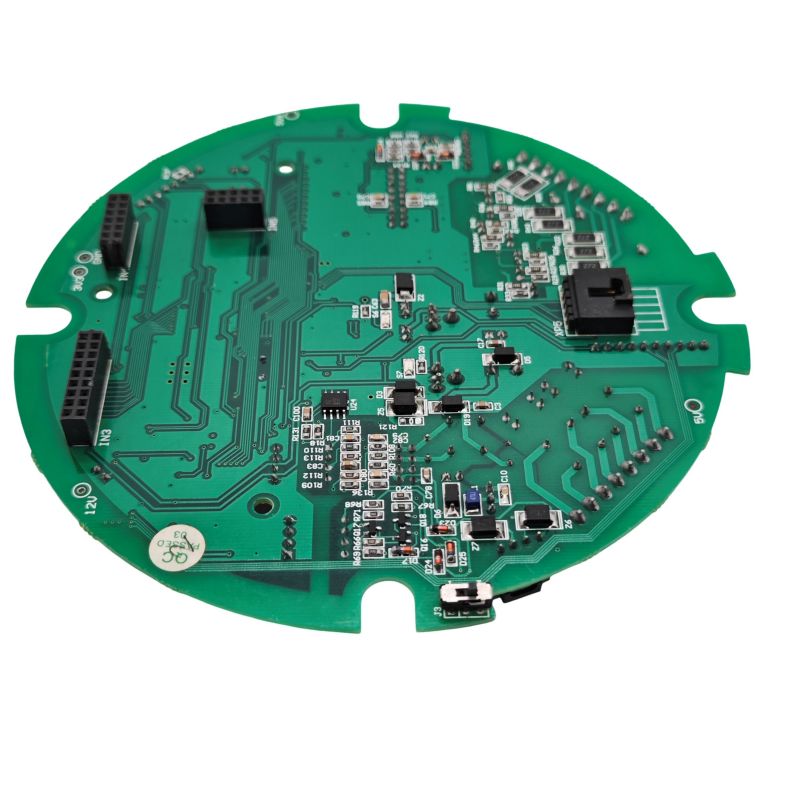

Topology Tiománaithe agus Dearadh Chuarda
Reatha Tairiseach vs Voltas Tairiseach
Éilíonn plandáil PCBAanna éadromatiomáint reatha leanúnachdo gach teaghrán stiúir a choimeád ar bun tonnfhad cobhsaí agus cosc a chur ar rith teirmeach.
Topology Na Buntáistí is FearrBuntáistí Míbhuntáistí Sruth tairiseach líneach Cumhacht íseal (<30W)Simplí, íseal EMIIéifeachtach ag ardvoltas dropBuck tiontaireBuck Cumhacht meánach (30-100W), Vin > VfEfficient (90-95%) Teastaíonn ionduchtóir, lascadh torann-treoraithe tiontaireLED teaghráin LED le cumas Vf> Comhpháirt vinil-comhaireamh ard-chumhacht tairiseach (> 100W), speictream tunable rialaithe cainéal aonair, Coimpléasc ardéifeachtúlachta, costas níos airde
Ciorcaid Chosanta de dhíth
Cineál Cosanta Comhpháirt Sonraíocht Polaracht droim ar ais dé-óid Schottky nó P-FETBlocks voltas diúltach ag ionchur thar-voltageTVS dé-Clamp ag 1.2x uasta ionchuir Thar-srutha (in aghaidh an chainéil) fiús PTC nó friotóir braite + scoiteTrip ag 1.3x sruth ainmniúil cosaintESD dé-óid Zenener ar ionchuir ±8kV íosta
Cosaint Comhshaoil le haghaidh Seomraí Fáis
Feidhmíonn soilse plandála i dtimpeallachtaí ard-taise (60-90% RH). Tá cosaint taise éigeantach le haghaidh oibriú iontaofa.
Riachtanais Cumhdaithe Comhréire
An Cineál Cumhdaithe An Modh Iarratais is Fearr An Modh IarrataisAth-inoibritheachtAicrileach (AR)Gairneoireacht ghinearálta Sprae nó dipEasySilicone (SR)Fíorthaise, PCB solúbtha Sprae RoghnachDeacair Úireatán (UR)Nochtadh salainn nó ceimiceach Sprae An-deacair
tiús sciath íosta:0.03mm (1.2 míle)
Seicliosta um Chosaint Taise
- Cumhdach comhréireachthar gach alt solder agus copar nochta
- Potáille haghaidh nascóirí agus limistéir ardvoltais (roghnach do thimpeallachtaí foircneacha)
- Cónaisc séalaithe(íosmhéid IP65 do thithe gloine lasmuigh nó ard-taise)
- bailchríoch dromchla ENIG(cosc ar chreimeadh copair; ní mholtar HASL)
Teorainneacha Timpeallachta Oibriúcháin
Paraiméadar Fás Faoi Dhíon Teach Glas Raon Taise Allamuigh40-70% RH60-90% RH10-100% RH10-100% RH Raon teochta15-30°C-5 go 40°C-20 go 50°CM rátáil IP íosta IP20 (tirim faoi dhíon) IP44 (splanc) IP65 (splancdhíonach)
Solas Plandála Rialacha Leagan Amach PCBA
Riail 1: Cumhacht agus Comhartha ar Leith
- Coinnigh an chuid ionchuir AC/DC scoite amach ó rianta tiomána LED
- Íosfhad creepage: 3mm idir limistéir ardvoltais agus ísealvoltais
Riail 2: Lúba Ard-Reatha a ghiorrú
- Cuir tiománaithe LED chomh gar agus is féidir do chónaisc LED
- Íoslaghdaigh limistéar lúb chun IEA a laghdú
Riail 3: Dearadh Pad Teirmeach do stiúir
- Tá 9 vias teirmeach (0.3mm) ar a laghad ag teastáil ó gach ceap teirmeach LED
- Ní mór vias a líonadh agus a theorannú le haghaidh sádrála
Riail 4: Doirt Copar don Talamh
- Úsáid plána soladach talún ar chiseal 2 (le haghaidh MCPCB 2-chiseal, is é an talamh an croí miotail)
- Maidir le dearaí FR4: ciseal talún tiomnaithe le scoilteanna íosta
Riail 5: Dáileadh Cumhachta Daisy-Chain
- Le haghaidh PCBAanna solais plandála fada líneacha (suas le 1500mm), rianta cumhachta bealaigh mar bhus lárnach
- Feed gach deighleog LED ón mbus, ní ó dheireadh na deighleog roimhe seo
Riachtanais Déantúsaíochta agus Cóimeála

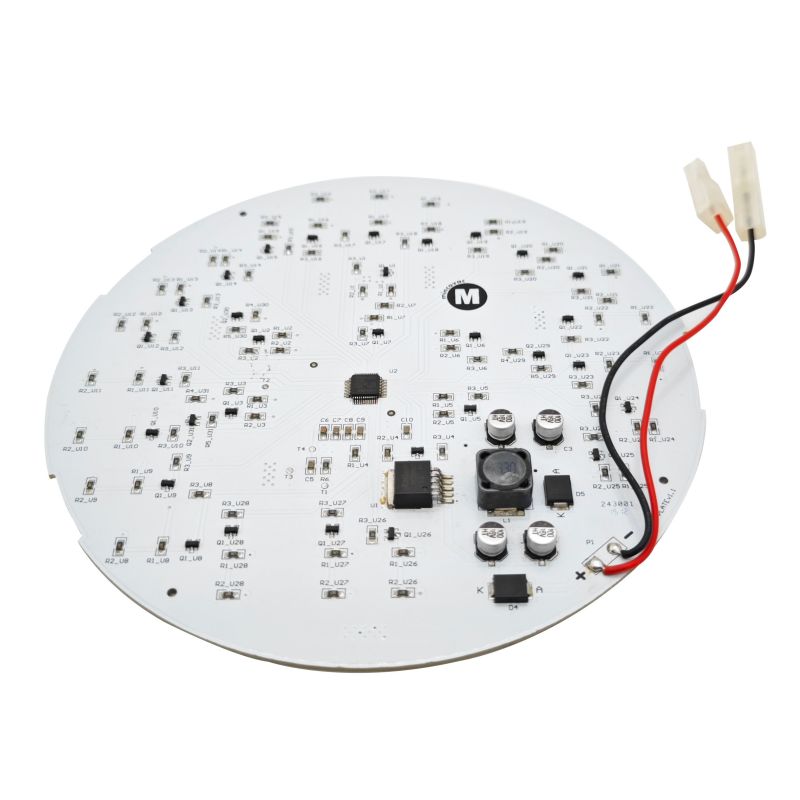

Sonraíochtaí Tionóil SMT le haghaidh Solas Plandála PCBA
Fíorú Riachtanas Paraiméadar Comhlíonadh Greamán Sádrála Gan Luaidhe (SAC305 nó a leithéid) RoHS
Tástáil Cáilíochta le haghaidh Solas Plandála PCBA
Tástáil Modh Pas/Critéir Teip Tástáil ionchiorcaid (TFC)Trealamh taiscéalaithe uathoibrithe Gach comhpháirt i láthair, luachanna cearta LED Seiceáil polaraíocht Modh dé-óid nó iniúchadh amhairc 100% treoshuíomh ceart Íomháú teirmeach ag ceamara lódóir iomlán tar éis oibríocht 1 uair Gan hotspot >70°C (padaí LED <60°C sprioc) Taifeach speictreach (dearcadh speictreach)vi. ≤ ± 5nm ó thástáil specBurn-in 24-48 uair an chloig ag lánchumhacht, comhthimpeallach an tseomra Uimh teip LED, gan aon chaochaíl
Le haghaidh táirgeadh PCBA éadrom plandála tráchtála, moltar tástáil 100% ar na paraiméadair seo:
- Seiceáil polaraíocht LED(iniúchadh optúil uathoibrithe)
- Caighdeán comhpháirteach solder(AOI ar gach comhpháirt cumhachta)
- Tástáil oscailte/ghearr( taiscéalaí eitilte nó leaba tairní)
- Bailíochtú teirmeach(bonn sampla, 10% den táirgeadh)
Plandáil Solas Ceisteanna Coitianta PCBA
C1: Cad é an t-ábhar PCB is fearr le haghaidh solas plandála ard-chumhachta (200W+) a ritheann 18 uair sa lá?
A:Le haghaidh oibríocht leanúnach ardchumhachta,alúmanam MCPCB le seoltacht theirmeach 3 W/m·K ar a laghadIs é an rogha caighdeánach. Seo é an maitrís cinnidh atá bunaithe ar fhíorshonraí allamuigh:
Leibhéal Cumhachta Ábhar Molta Seoltacht Theirmeach Saol Saoil 40W-100WS Alúmanam caighdeánach MCPCB (1-2 W/m·K)1-2 W/m·K30,000-50,000 uair100W-200W Alúmanam ardfheidhmíochta (3-5 W/m·K)3-5 W/m·0K uair200W-300W+Préimh-alúmanam (5-9 W/m·K) nó croí-chroí copar5-9+ W/m·K70,000-100,000 uair an chloig
Cén fáth alúmanam os cionn FR4 le haghaidh ardchumhachta:Gineann solas plandála 200W teas suntasach. Níl seoltacht theirmeach ach 0.3-0.5 W/m·K ag FR4, ag gníomhú mar inslitheoir. Sáróidh teocht an acomhal stiúir 100 ° C laistigh de nóiméid, rud a fhágann dímheas tapa lumen (caillteanas 30-50% laistigh de 6 mhí).
Rogha eile PCBA ceirmeacha:Ar mhaithe le hiontaofacht mhór nó nuair a bhíonn srian mór ar mhéid an PCB (dlús ardchumhachta >3 W/cm²), cuireann foshraitheanna ceirmeacha (nítríde alúmana nó alúmanaim) deireadh leis an gciseal tréleictreach go hiomlán, ag baint amach 20-200+ W/m·K. Mar sin féin, tá costas 3-5x níos airde ná MCPCB alúmanaim.
Bunlíne don chuid is mó de na saothróirí tráchtála:Soláthraíonn MCPCB alúmanam ardfheidhmíochta (5 W/m·K) an chothromaíocht is fearr ó thaobh costais agus iontaofachta le haghaidh daingneáin 200W+.
C2: Conas a ríomhaim an meáchan copair riachtanach do mo sholas plandála PCBA chun rian a chosc ar róthéamh?
A:Bain úsáid as an bhfoirmle IPC-2221 leis na treoirlínte seo a bhaineann go sonrach le gairneoireacht. Is modh teip coitianta é róthéamh rian i soilse plandála ardchumhachta.
Céim 1 - Aimsigh d’uassruth in aghaidh an rian:
Le haghaidh solas plandála tipiciúil 100W ag 48V: Reatha = 100W / 48V = 2.08A in aghaidh an teaghráin
Céim 2 - Roghnaigh d’ardú teochta incheadaithe (ΔT):
- Ardú 10°C:Coimeádach ar feadh 50,000+ uair an chloig saoil (molta le haghaidh tráchtála)
- Ardú 20°C:Inghlactha do ghrád tomhaltóra
- Ardú 30°C:Ard-riosca --- lagóidh rian na hailt solder le himeacht ama
Céim 3 - Roghnaigh meáchan copair bunaithe ar an sruth:
Reatha1 unsa Copar Leithead ag Teastáil (ΔT=20°C)2 unsa Copar Leithead a Theastaíonn (ΔT=20°C)Moladh 1A30 mils (0.76mm)15 mils (0.38mm)1 unsa inghlactha2A70 mils (1.78mm)35 mils (0.89mm)20zm (0.89mm)20z is fearr mils (1.52mm)2 unsa íosmhéid 5A220 mils (5.59mm)110 mils (2.79mm) 3 unsa molta
Céim 4 - Ríomh ag baint úsáide as an bhfoirmle shimplithe (do rianta seachtracha, 2 unsa copar):
Leithead (mils) = Reatha (Amps) × 35 (do ΔT = 20°C)
Sampla le haghaidh 2.08A: 2.08 × 35 = 73 mils (1.85mm) leithead íosta
Lamháil sábháilteachta 20% á chur leis:73 × 1.2 = 88 mils (2.23mm)
Moladh gairmiúil maidir le solas a phlandáil PCBA:
- Úsáid 2 unsa copar ar a laghaddo gach rian a iompraíonn >1A
- Úsáid 3 unsa copardo rianta a iompraíonn >3A nó nuair a bhíonn spás cláir teoranta
- Cuir oscailt masc solderar rianta ard-srutha --- méadaíonn sádróir breise an cumas reatha 20-40%
Modh fíoraithe:Tar éis tionól fréamhshamhlacha, tomhas an teocht rian le ceamara infridhearg ag ualach iomlán. Má sháraíonn aon rian 70°C, cuir leis an meáchan copair nó leathnaigh an rian.
C3: Cad is cúis le haschur solais neamhchothrom nó flickering i bplandáil éadrom PCBA, agus conas is féidir liom é a shocrú?
A:Is gnách go mbíonn aschur éadrom míchothrom agus caochaíl de bharrneamhréir reatha idir teaghráin LED comhthreomharanótoilleas mórchóir neamhleor. Seo é an t-ord diagnóiseach:
Bunchúis 1 - An t-easaontas reatha i teaghráin chomhthreomhara (is coitianta):
Nuair a bhíonn il-teaghráin LED ceangailte go comhthreomhar le tiománaí sruth tairiseach amháin, bíonn difríochtaí beaga sa voltas chun tosaigh (Vf) ina chúis le sreang amháin níos mó srutha a tharraingt ná cinn eile. Tarraingíonn an teaghrán is teo an sruth is mó, téitear suas níos faide (titeann Vf leis an teocht), agus tarraingíonn sé níos mó srutha --- rith reatha teirmeach.
Réiteach:
- Úsáid atiománaí reatha tairiseach ar leith in aghaidh an teaghráin(is fearr le haghaidh ardchumhachta)
- Nó cuirfriotóirí cothromaithe(0.5-2Ω) i sraith le gach téad chun sruth a chothromú
- Watáiste friotóra: P = I² × R (m.sh., friotóir 1A² × 1Ω = 1W)
Bunchúis 2 - Toilleas toirte neamhleor ag aschur an tiománaí:
Cruthaíonn maolú Pulse-width modulated (PWM) caochaí infheicthe má tá toilleas an aschuir róbheag. Ardaíonn agus titeann an sruth LED le gach timthriall PWM.
Minicíocht PWM Íostoilleadh Toille Flicker Infheictheacht100-200 Hz1000µF+ Infheicthe ag an gcuid is mó daoine500-1000 Hz470µFFlicker inbhraite ag thart ar1000-4000 Hz100µF Go ginearálta saor ó chaochaí>4000 Gan flicker>4000 infheicthe
Deisigh:Cuir toilleoir leictrealaíoch 100-470µF leis trasna an aschuir LED, chomh maith le toilleoir ceirmeach 10µF le haghaidh scagadh ardmhinicíochta.
Bunchúis 3 - Droch-alt solder ar naisc LED:
Cruthaíonn comhpháirteach sádrála scáinte nó fuar ar eochaircheap stiúir nasc uaineach. D’fhéadfadh an LED caochaíl, maolú nó teip go hiomlán de réir mar a théamh agus a fhuaraíonn an bord.
Modh braite:
- Tapáil gach stiúir go réidh le huirlis phlaisteach agus an solas ag rith
- Má tharlaíonn caochaíl, athshreabhadh an t-alt sádrála
- Maidir le soilse SMT, déan iniúchadh faoi fhormhéadú le haghaidh scoilteanna timpeall an eochaircheap
Bunchúis 4 - Leithead neamhleor rianaithe is cúis le titim voltais:
Cruthaíonn rianta fada caol ar teaghráin ardchumhachta titim voltais. Faigheann na soilse ag an taobh thall den rian níos lú srutha ná iad siúd in aice leis an tiománaí.
Deisigh:
- Ríomh titim voltais: V_drop = I × R_trace
- Le haghaidh teaghrán 2A ar rian 100mil (2.54mm) 1oz os cionn 24 orlach: R ≈ 0.24Ω, V_drop ≈ 0.48V
- D'fhéadfadh sé seo a bheith inghlactha. Le haghaidh V_drop> 0.5V, méadaigh rianleithead nó úsáid 2oz copar
Bailíochtú tapa:Tomhais an voltas ag an gcéad LED agus an LED deiridh i ngach teaghrán. Má sháraíonn an difríocht 0.3V, uasghrádaigh dearadh rian.
Seicliosta Tástála Táirgthe le haghaidh Solas Plandála PCBA
Sula gceadaítear PCBA éadrom plandála le haghaidh olltáirgeadh, fíoraigh na cúig thástáil seo:
| Tástáil | Modh | Critéir Pas/Teip |
|---|---|---|
| Aschur speictreach | Comhtháthú sféar nó speictriméadar | Diall tonnfhad ≤±5nm ón sprioc |
| Feidhmíocht theirmeach | Ceamara IR tar éis 1 uair an chloig ar ualach iomlán | Gan phointe >70°C; pillíní LED <60°C |
| Iarmhéid reatha | Tomhais an sruth i ngach teaghrán comhthreomhar | Diall idir teaghráin <5% |
| Friotaíocht taise | 85% RH ag 40 ° C ar feadh 48 uair an chloig, faoi thiomáint | Gan creimeadh, gan aon flicker, gan teip |
| Fíorú saolré (luathaithe) | 85°C/85% RH, 1000 uair (tástáil THB) | Dímheas lumen <10% |
Le haghaidh orduithe tráchtála:Iarr doiciméid PPAP (Próiseas Ceadú Páirt Táirgeachta) lena n-áirítear tuarascálacha íomháithe teirmeach agus sonraí fíoraithe speictreach.
Achoimre: Seicliosta PCBA Solas Plandála Iontaofa
Riachtanas Dearaidh Ábhar PCBAlúmanam MCPCB (1-9 W/m·K) don chuid is mó; FR4 amháin le haghaidh ísealchumhachta (<30W) Íosmheáchan copair2 unsa le haghaidh rianta cumhachta; 1 unsa le haghaidh signalThermal management9+ vias teirmeach in aghaidh an LED; TIM idir PCBA agus heatsink; teocht an dromchla <60°CSspectrum controlRed (660nm), Gorm (450nm); cóimheas bunaithe ar bharr; diall reatha <±2%Tiomántán topologyConstant current per string; bealaí tiománaí ar leith le haghaidh tiúnadh speictrim Cosaint taise Bratú comhfhoirmiúil (aicrileach nó silicón); bailchríoch dromchla ENIG; Cónaisc séalaithe Cothromú reatha Tiománaithe ar leithligh nó friotóirí cothromaithe le haghaidh teaghráin chomhthreomhara DeimhnitheRoHS, UL (do dhaingneáin tráchtála)Tástáil speictreach, teirmeach, cothromaíocht reatha, friotaíocht taise, dul in aois luathaithe THB
Comhcheanglaíonn solas plandála iontaofa PCBA bainistíocht teirmeach ceart (MCPCB alúmanaim, copar 2+ unsa, vias teirmeach), rialú speictrim beacht (tiomáint reatha leanúnach, diall tonnfhad ≤ ±5nm), agus cosaint an chomhshaoil (sciath comhréireach, nascóirí séalaithe). Na teipeanna réimse is coitianta --- aschur éadrom míchothrom, caochaíl, agus teip stiúir roimh am --- lorg dearadh teirmeach neamhleor nó neamhréir reatha idir teaghráin comhthreomhara. Tosaíocht a thabhairt do 2 unsa copar, tiománaithe reatha seasta ar leithligh in aghaidh an chainéil, agus tástáil bailíochtaithe teirmeach chun oibriú 50,000+ uair an chloig a bhaint amach i dtimpeallachtaí fáis tráchtála.
